Електрична схема кондиціонера Renault Safrane 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999 року випуску.

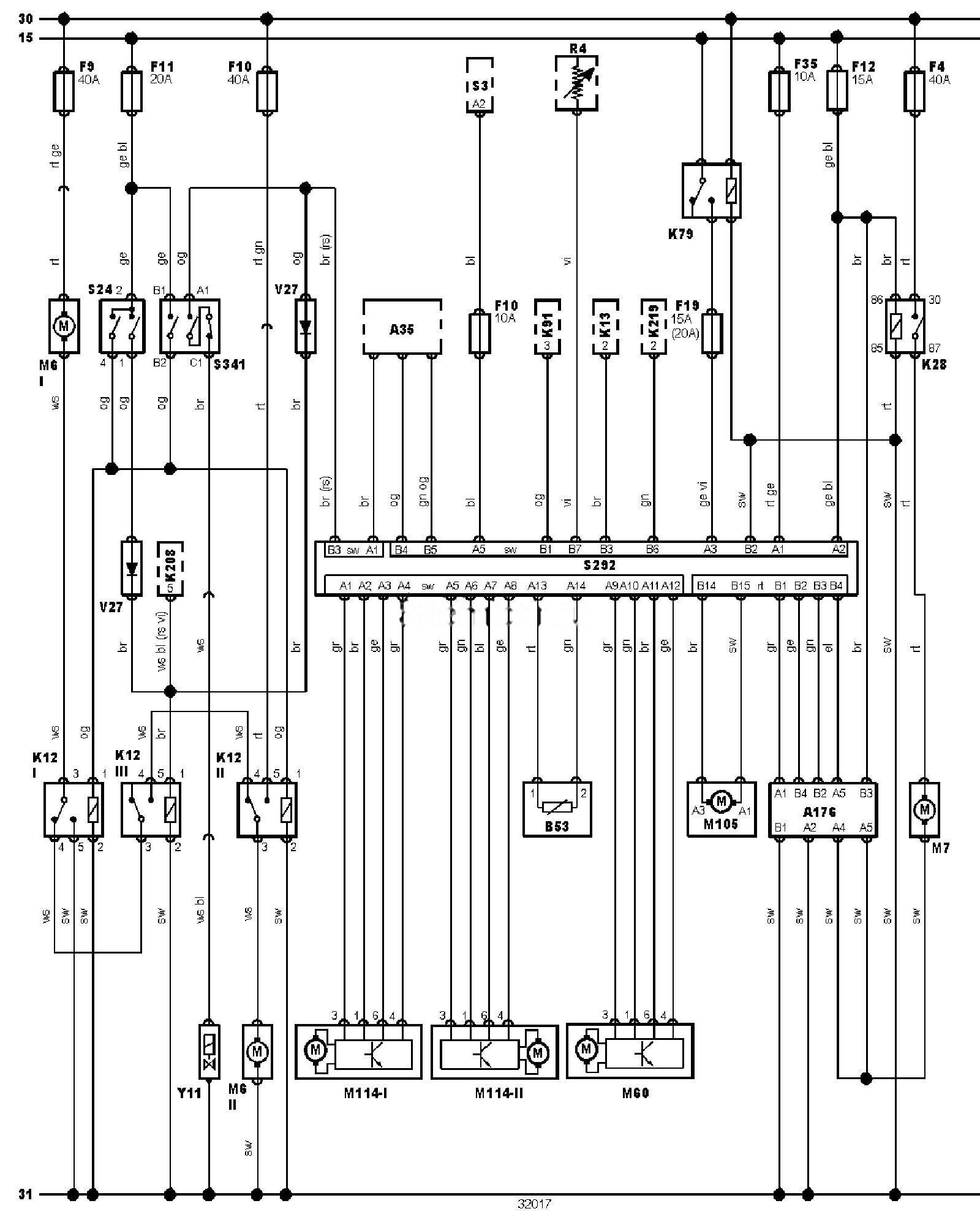

Електросхема кондиціонера — Ручне керування температурою.
Позначення до електричної схеми Renault Safrane
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок керування двигуном |
|
A176 |
Блок керування електродвигуном вентилятора кондиціонера/опалювача |
|
B53 |
Датчик температури за випарником |
|
F4 |
Запобіжник |
|
F9 |
Запобіжник |
|
F10 |
Запобіжник |
|
F11 |
Запобіжник |
|
F12 |
Запобіжник |
|
F19 |
Запобіжник |
|
F35 |
Запобіжник |
|
K121 |
Реле електродвигуна вентилятора системи охолодження |
|
K122 |
Реле електродвигуна вентилятора системи охолодження |
|
K123 |
Реле електродвигуна вентилятора системи охолодження |
|
K13 |
Реле обігрівача заднього скла |
|
K28 |
Реле електродвигуна вентилятора опалювача |
|
K79 |
Реле основних ланцюгів |
|
K91 |
Реле реостата підсвічування комбінації приладів |
|
K208 |
Реле затримки вимкнення електродвигуна вентилятора системи охолодження |
|
K219 |
Реле обігрівача лобового скла, ліве |
|
M6 1 |
Електродвигун вентилятора системи охолодження |
|
M6 2 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M60 |
Електродвигун керування режимами роботи опалювача |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
M1141 |
Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач) |
|
M1142 |
Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач) |
|
R4 |
Реостат підсвічування комбінації приладів |
|
S3 |
Вимикач фар |
|
S24 |
Датчик-вимикач електродвигуна вентилятора системи охолодження за температурою охолоджувальної рідини |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
S341 |
Потрійний датчик-вимикач за тиском холодоагенту в системі кондиціонування |
|
V27 |
Діод електродвигуна вентилятора системи охолодження |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
