Електрична схема кондиціонера Citroen Xantia 1995, 1996, 1997 року випуску.

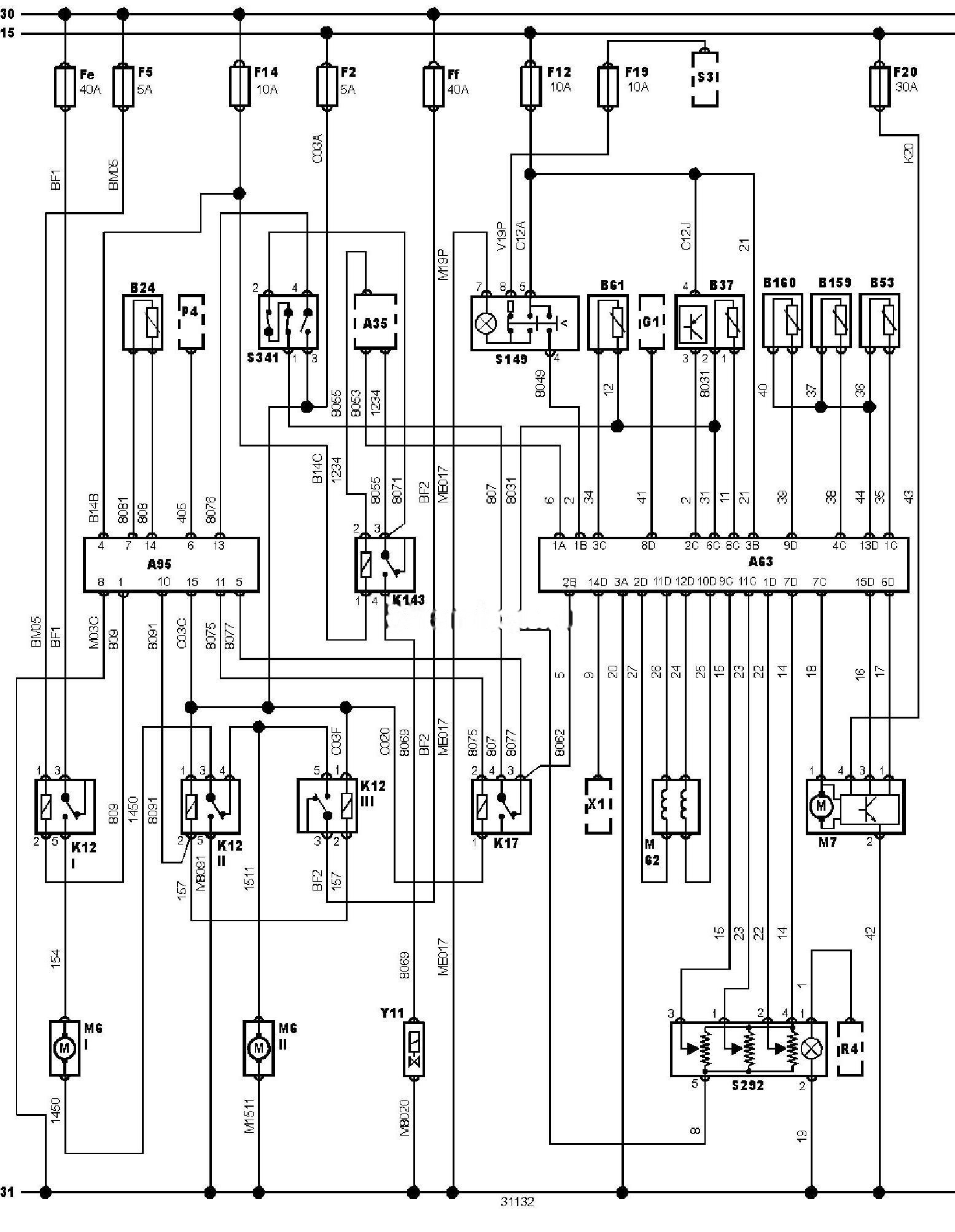

Електросхема кондиціонера (1995-1997)
Позначення до електричної схеми Сitroen Xantia
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок керування двигуном |
|
A63 |
Електронний блок керування кондиціонером |
|
A95 |
Блок керування електродвигуном вентилятора системи охолодження |
|
B24 |
Датчик температури охолоджувальної рідини |
|
B37 |
Датчик температури повітря в салоні |
|
B53 |
Датчик температури за випарником |
|
B61 |
Датчик температури навколишнього повітря |
|
B159 |
Датчик температури повітря, що подається з вентиляційної решітки приладової панелі |
|
B160 |
Датчик температури повітря, що подається в ноги |
|
Fe |
Запобіжник |
|
Ff |
Запобіжник |
|
F2 |
Запобіжник |
|
F5 |
Запобіжник |
|
F12 |
Запобіжник |
|
F14 |
Запобіжник |
|
F19 |
Запобіжник |
|
F20 |
Запобіжник |
|
G1 |
Генератор |
|
K121 |
Реле електродвигуна вентилятора системи охолодження |
|
K122 |
Реле електродвигуна вентилятора системи охолодження |
|
K123 |
Реле електродвигуна вентилятора системи охолодження |
|
K17 |
Реле кондиціонера |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
M6 1 |
Електродвигун вентилятора системи охолодження |
|
M6 2 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M62 |
Електродвигун приводу заслінок змішування потоків повітря |
|
P4 |
Покажчик температури охолоджувальної рідини |
|
R4 |
Реостат підсвічування комбінації приладів |
|
S3 |
Вимикач фар |
|
S149 |
Головний вимикач кондиціонера |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
S341 |
Потрійний датчик-вимикач за тиском холодоагенту в системі кондиціонування |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
