Електрична схема кондиціонера 1998, 1999, 2000 року випуску.

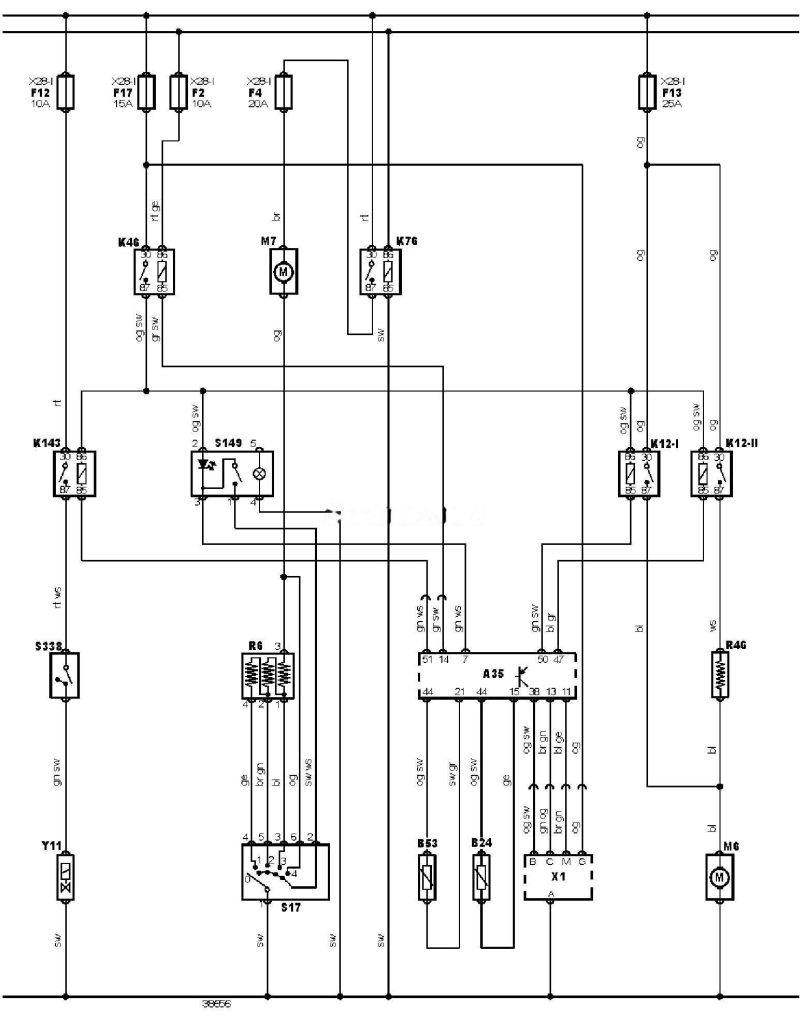

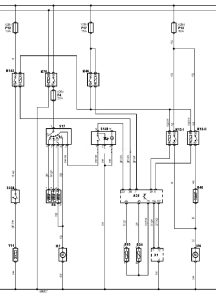

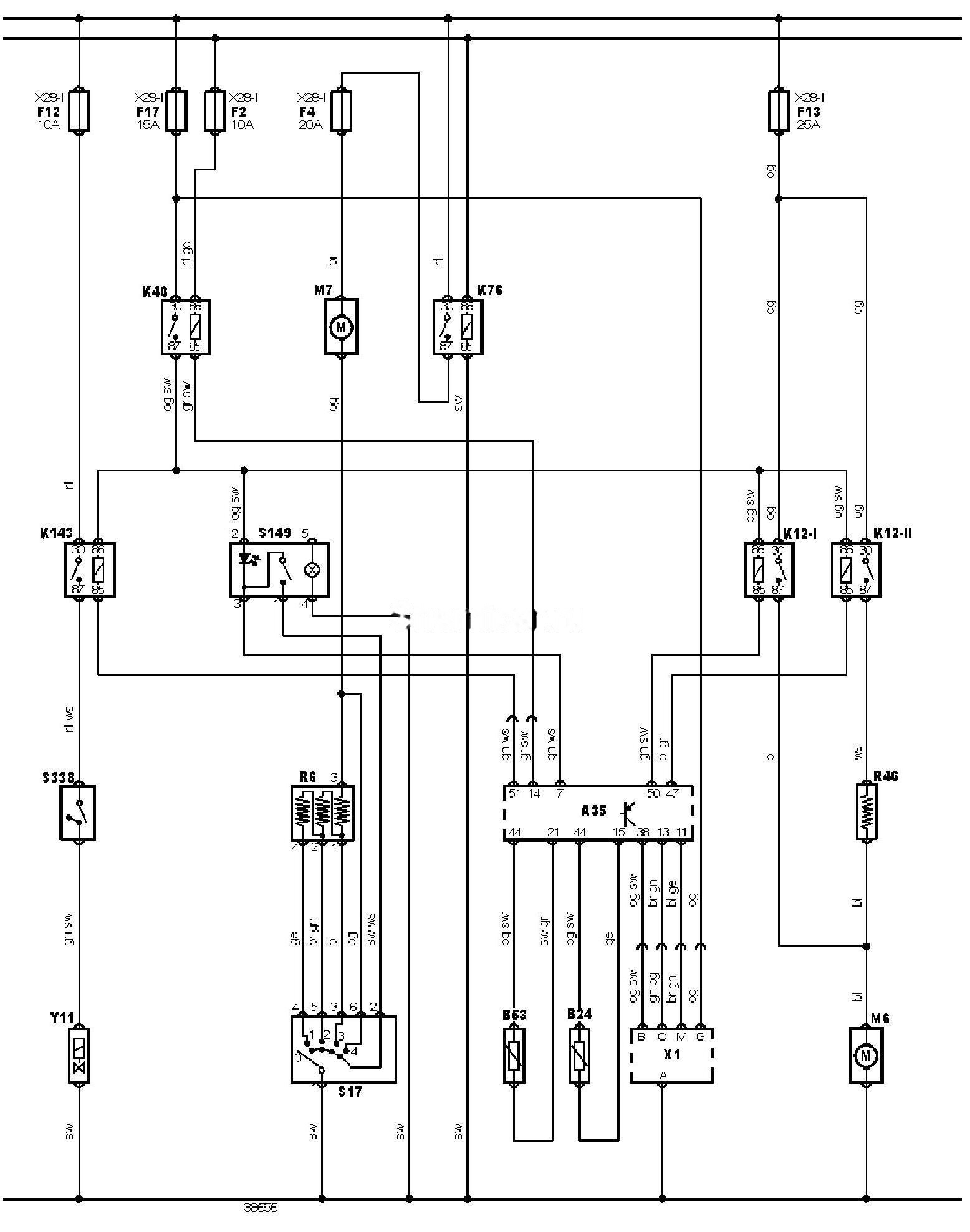

Електросхема кондиціонера
Позначення до електричної схеми Daewoo Matiz
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок керування двигуном |
|
B24 |
Датчик температури охолоджувальної рідини |
|
B53 |
Датчик температури за випарником |
|
F2 |
Запобіжник |
|
F4 |
Запобіжник |
|
F12 |
Запобіжник |
|
F13 |
Запобіжник |
|
F17 |
Запобіжник |
|
K12-1 |
Реле електродвигуна вентилятора системи охолодження — висока швидкість |
|
K12-2 |
Реле електродвигуна вентилятора системи охолодження — низька швидкість |
|
K46 |
Реле системи керування двигуном |
|
K76 |
Реле допоміжних ланцюгів |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
R6 |
Резистор електродвигуна вентилятора опалювача |
|
R46 |
Резистор електродвигуна вентилятора системи охолодження |
|
S17 |
Вимикач електродвигуна вентилятора кондиціонера/опалювача |
|
S149 |
Головний вимикач кондиціонера |
|
S338 |
Подвійний датчик-вимикач за тиском холодоагенту в системі кондиціонування |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, моторний відсік |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
