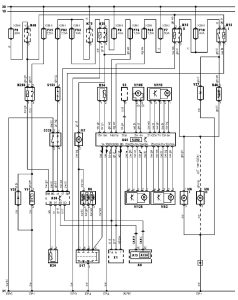

Електрична схема кондиціонера автомобіля Ford Mondeo 2001, 2002, 2003, 2004, 2005, 2006, 2007 року випуску.

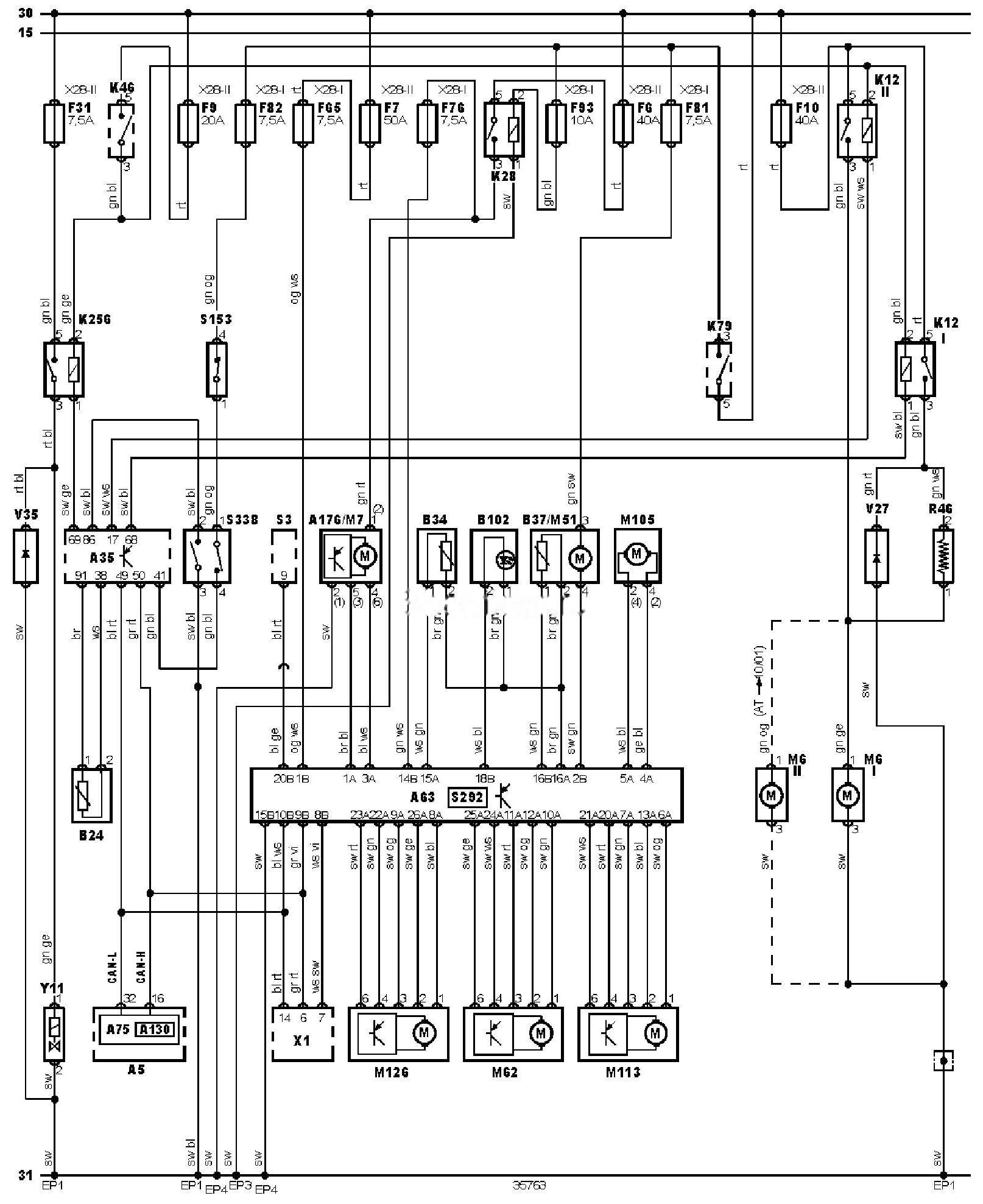

Електросхема кондиціонера — автоматичне керування температурою.
Позначення до електричної схеми Ford Mondeo
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок керування двигуном |
|
A63 |
Електронний блок керування кондиціонером |
|
A176 |
Блок керування електродвигуном вентилятора кондиціонера/опалювача |
|
B24 |
Датчик температури охолоджувальної рідини |
|
B34 |
Датчик температури на виході з опалювача |
|
B37 |
Датчик температури повітря в салоні |
|
B102 |
Датчик сонячного світла (система кондиціонування) |
|
F6 |
Запобіжник |
|
F7 |
Запобіжник |
|
F9 |
Запобіжник |
|
F10 |
Запобіжник |
|
F31 |
Запобіжник |
|
F65 |
Запобіжник |
|
F76 |
Запобіжник |
|
F81 |
Запобіжник |
|
F82 |
Запобіжник |
|
F93 |
Запобіжник |
|
K12 |
Реле електродвигуна вентилятора системи охолодження |
|
K28 |
Реле електродвигуна вентилятора опалювача |
|
K46 |
Реле системи керування двигуном |
|
K256 |
Реле повного відкриття дросельної заслінки |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M51 |
Вентилятор датчика температури повітря в салоні |
|
M62 |
Електродвигун приводу заслінок змішування потоків повітря |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
M113 |
Електродвигун приводу заслінки обдування скла |
|
M126 |
Електродвигун приводу заслінки подачі повітря до ніг |
|
R46 |
Резистор електродвигуна вентилятора системи охолодження |
|
S3 |
Вимикач фар |
|
S153 |
Датчик-вимикач по низькому тиску холодоагенту в системі кондиціонування |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
S338 |
Подвійний датчик-вимикач по тиску холодоагенту в системі кондиціонування |
|
V27 |
Діод електродвигуна вентилятора системи охолодження |
|
V35 |
Діод ланцюга електромагнітної муфти компресора кондиціонера |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле — моторний відсік |
|
X28-2 |
Блок запобіжників/реле — панель приладів |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
