Електрична схема кондиціонера Renault Megane 2 (X84) 1999, 2000, 2001, 2002, 2003 року випуску.

Електросхема кондиціонера — З датчиком-вимикачем за тиском холодоагенту.

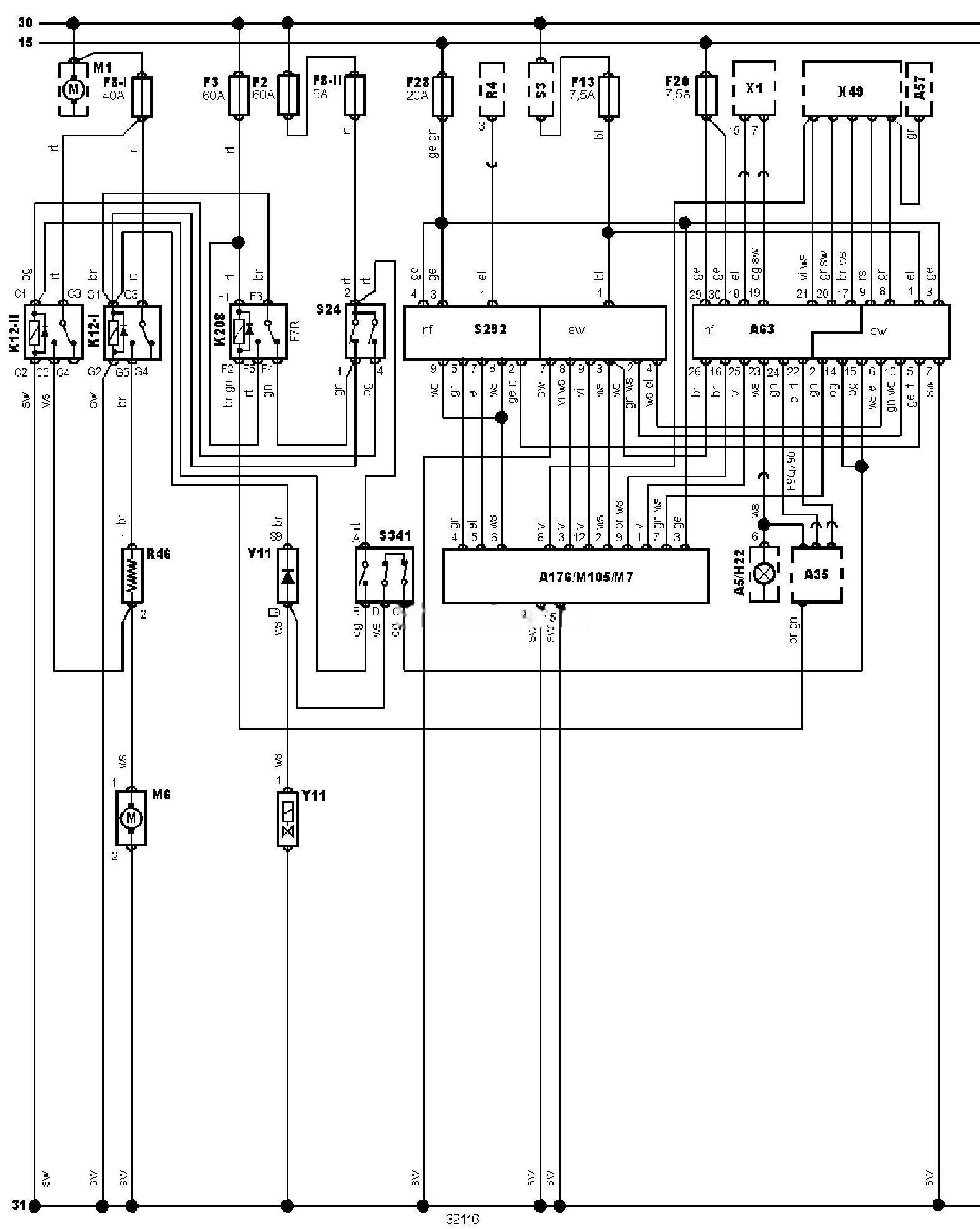

Електросхема кондиціонера тип 2 Renault Megane 2 (X84)
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Renault Megane

15

Замок запалювання — запалювання увімкнено

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A35

Електронний блок керування двигуном

A57

Електронний блок керування КПП

A63

Електронний блок керування кондиціонером

A176

Блок керування електродвигуном вентилятора кондиціонера/опалювача

F2

Запобіжник

F3

Запобіжник

F81

Запобіжник

F82

Запобіжник

F13

Запобіжник

F20

Запобіжник

F28

Запобіжник

H22

Індикатор високої температури охолоджувальної рідини

K121

Реле електродвигуна вентилятора системи охолодження

K122

Реле електродвигуна вентилятора системи охолодження

K208

Реле затримки вимкнення електродвигуна вентилятора системи охолодження

M1

Стартер

M6

Електродвигун вентилятора системи охолодження

M7

Електродвигун вентилятора кондиціонера/опалювача

M105

Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач)

R4

Реостат підсвічування комбінації приборів

R46

Резистор електродвигуна вентилятора системи охолодження

S3

Вимикач фар

S24

Датчик-вимикач електродвигуна вентилятора системи охолодження за температурою охолоджувальної рідини

S292

Панель керування кондиціонером/опалювачем

S341

Потрійний датчик-вимикач за тиском холодоагенту в системі кондиціонування

V11

Діод кондиціонера

X1

Діагностичний роз’єм (DLC)

X49

Роз’єм джгута проводів панелі приборів

Y11

Електромагнітна муфта компресора кондиціонера

Кольори дротів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
