Електрична схема кондиціонера Renault Scenic 2 (J84) 2003, 2004, 2005, 2006, 2007, 2008, 2009 року випуску.

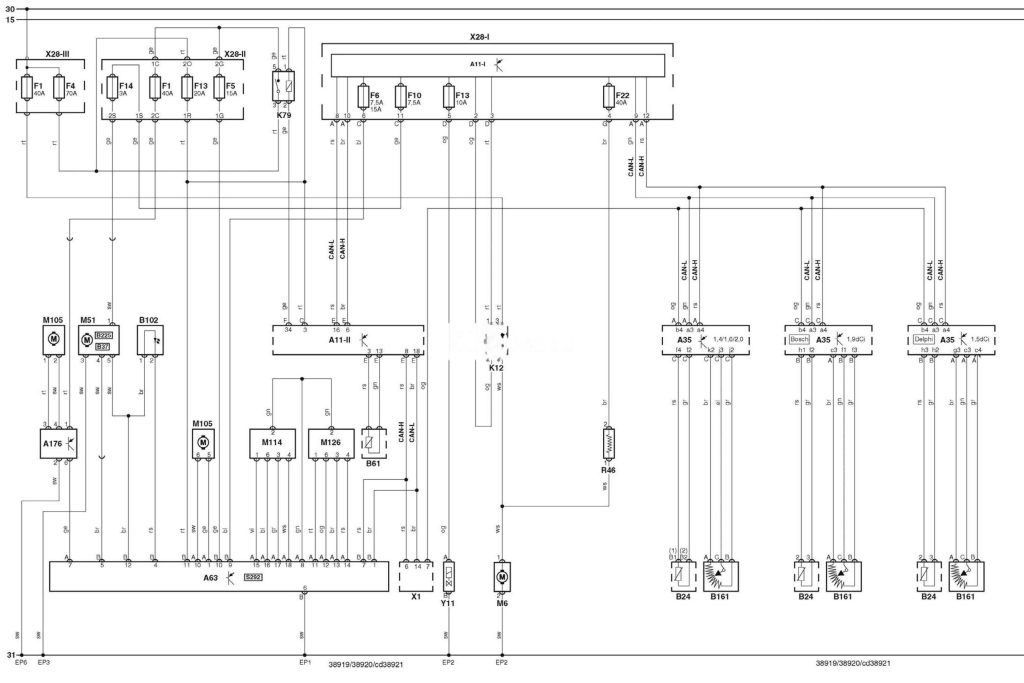

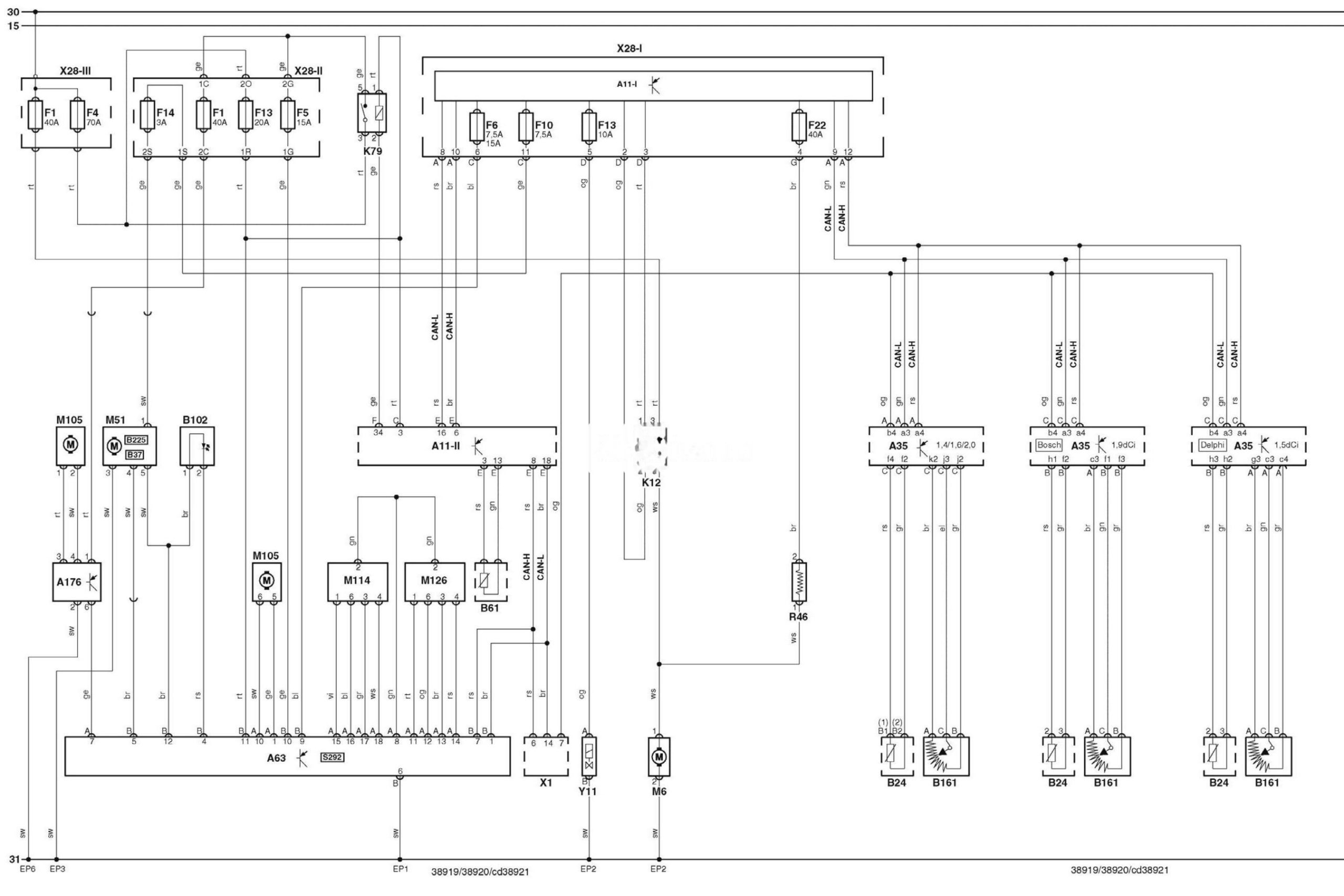

Електросхема кондиціонера — Автоматичне керування температурою.
Позначення до електричної схеми Renault Scenic
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A11-2 |
Багатофункціональний блок керування 2 |
|
A35 |
Електронний блок керування двигуном |
|
A63 |
Електронний блок керування кондиціонером |
|
A176 |
Блок керування електродвигуном вентилятора кондиціонера/опалювача |
|
B24 |
Датчик температури охолоджувальної рідини |
|
B37 |
Датчик температури повітря в салоні |
|
B61 |
Датчик температури навколишнього повітря |
|
B102 |
Датчик сонячного світла (система кондиціонування) |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
B225 |
Датчик вологості системи кондиціонування/опалення |
|
CAN-H |
Контролер (шина передачі даних) — висока швидкість |
|
CAN-L |
Контролер (шина передачі даних) — низька швидкість |
|
F1 |
Запобіжник |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F6 |
Запобіжник |
|
F10 |
Запобіжник |
|
F13 |
Запобіжник |
|
F14 |
Запобіжник |
|
F22 |
Запобіжник |
|
K12 |
Реле електродвигуна вентилятора системи охолодження |
|
K79 |
Реле основних ланцюгів |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M51 |
Вентилятор датчика температури повітря в салоні |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
M114 |
Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач) |
|
M126 |
Електродвигун приводу заслінки подачі повітря до ніг |
|
R46 |
Резистор електродвигуна вентилятора системи охолодження |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, моторний відсік 1 |
|
X28-2 |
Блок запобіжників/реле, приладова панель 1 |
|
X28-3 |
Блок запобіжників/реле, моторний відсік 2 |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
