Електрична схема кондиціонера Toyota Ptius 3 2009, 2010, 2011, 2012, 2013, 2014 року випуску.

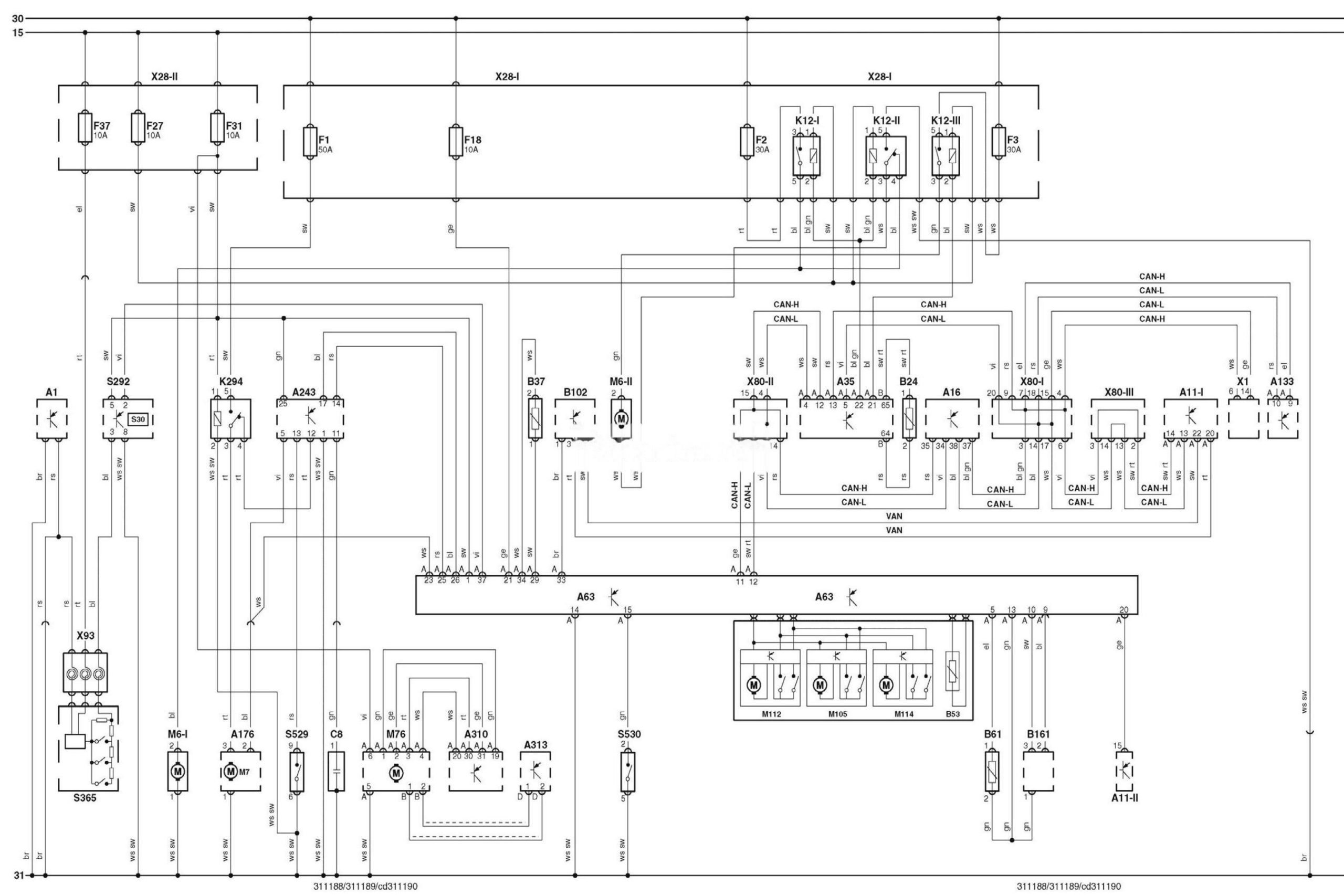

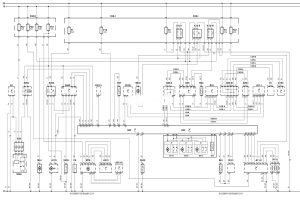

Електросхема кондиціонера RHD.
Позначення до електричної схеми Toyota
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A16 |
Електронний блок управління ABS |
|
A35 |
Електронний блок управління двигуном (ECM) |
|
A63 |
Електронний блок управління кондиціонером |
|
A133 |
Блок управління сигналом системи центрального замка |
|
A176 |
Блок управління електродвигуном вентилятора кондиціонера/опалювача |
|
A243 |
Блок управління роботою сонячної батареї |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B37 |
Датчик температури повітря в салоні |
|
B53 |
Датчик температури за випарником |
|
B61 |
Датчик температури навколишнього повітря |
|
B102 |
Датчик сонячного світла (система кондиціонування) |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
CAN-H |
Шина даних CAN — високий рівень |
|
CAN-L |
Шина даних CAN — низький рівень |
|
C8 |
Сонячна батарея |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F3 |
Запобіжник |
|
F18 |
Запобіжник |
|
F27 |
Запобіжник |
|
F31 |
Запобіжник |
|
F37 |
Запобіжник |
|
K294 |
Реле від’єднання сонячної батареї |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M76 |
Електродвигун компресора кондиціонера |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
M112 |
Електродвигун приводу заслінки напрямку потоків повітря (кондиціонер/опалювач) |
|
M114 |
Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач) |
|
S30 |
Вимикач обігріву заднього скла |
|
S292 |
Панель управління кондиціонером/опалювачем |
|
S365 |
Комбінований перемикач (на кермовому колесі) |
|
S529 |
Вимикач системи вентиляції з живленням від сонячної батареї |
|
S530 |
Вимикач економічного режиму |
|
VAN |
Шина даних VAN |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X93 |
Спіральний провід (SRS) |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
