Електрична схема кондиціонера Renault Espace 2 (J63) 1995, 1996, 1997 року випуску.

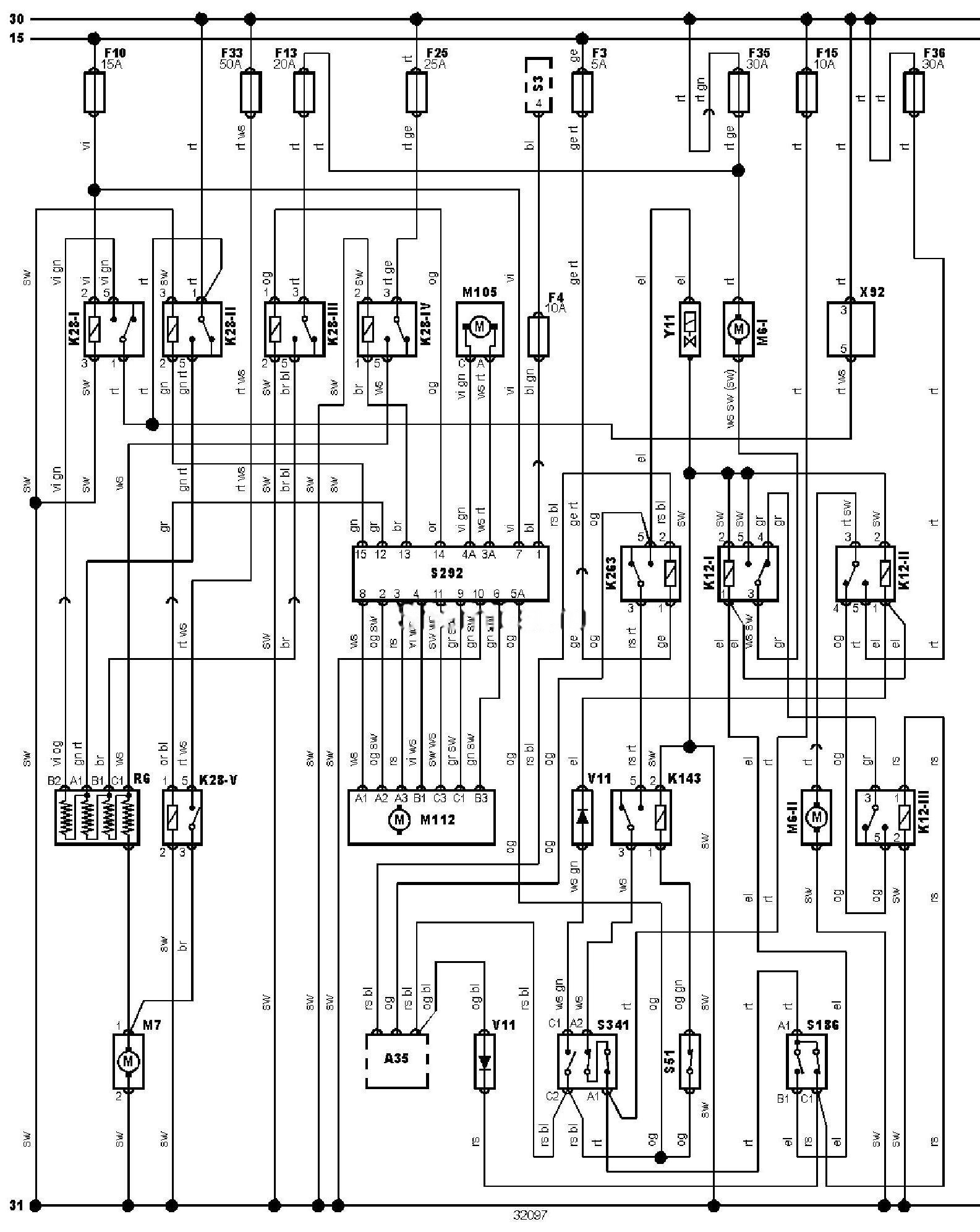

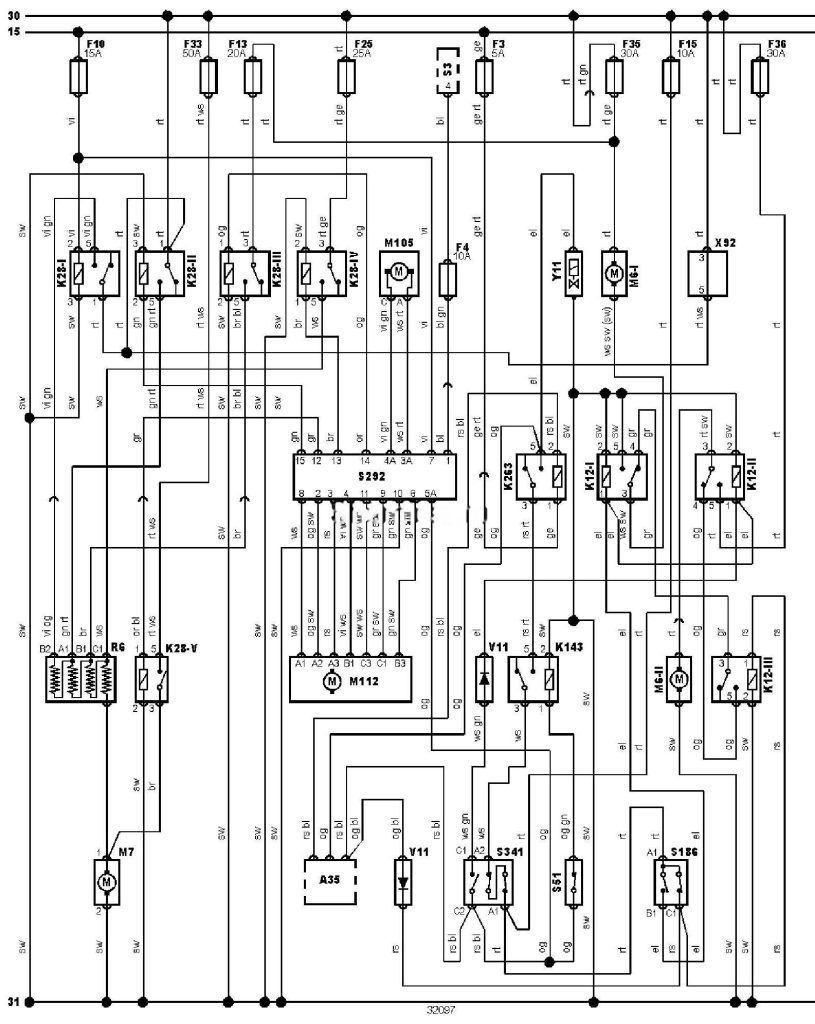

Електросхема кондиціонера (1995-).
Позначення до електричної схеми Renault Espace
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок керування двигуном |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F10 |
Запобіжник |
|
F13 |
Запобіжник |
|
F15 |
Запобіжник |
|
F25 |
Запобіжник |
|
F33 |
Запобіжник |
|
F35 |
Запобіжник |
|
F36 |
Запобіжник |
|
K121 |
Реле електродвигуна вентилятора системи охолодження |
|
K122 |
Реле електродвигуна вентилятора системи охолодження |
|
K123 |
Реле електродвигуна вентилятора системи охолодження |
|
K281 |
Реле електродвигуна вентилятора опалювача |
|
K282 |
Реле електродвигуна вентилятора опалювача |
|
K283 |
Реле електродвигуна вентилятора опалювача |
|
K281V |
Реле електродвигуна вентилятора опалювача |
|
K28V |
Реле електродвигуна вентилятора опалювача |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
K263 |
Реле вимкнення електромагнітної муфти компресора кондиціонера |
|
M6 1 |
Електродвигун вентилятора системи охолодження |
|
M6 2 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
M112 |
Електродвигун приводу заслінки напрямку потоків повітря (кондиціонер/опалювач) |
|
R6 |
Резистор електродвигуна вентилятора опалювача |
|
S3 |
Вимикач фар |
|
S51 |
Датчик-вимикач по температурі випарника кондиціонера |
|
S186 |
Датчик температури охолоджувальної рідини |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
S341 |
Потрійний датчик-вимикач тиску холодоагенту в системі кондиціонування |
|
V11 |
Діод кондиціонера |
|
X92 |
Роз’єм (джампер) |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
