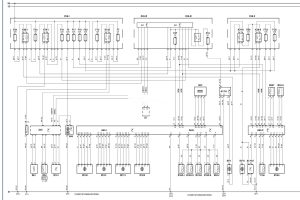

Електрична схема кондиціонера автомобіля Ford S-MAX 2008, 2009, 2010 року випуску.

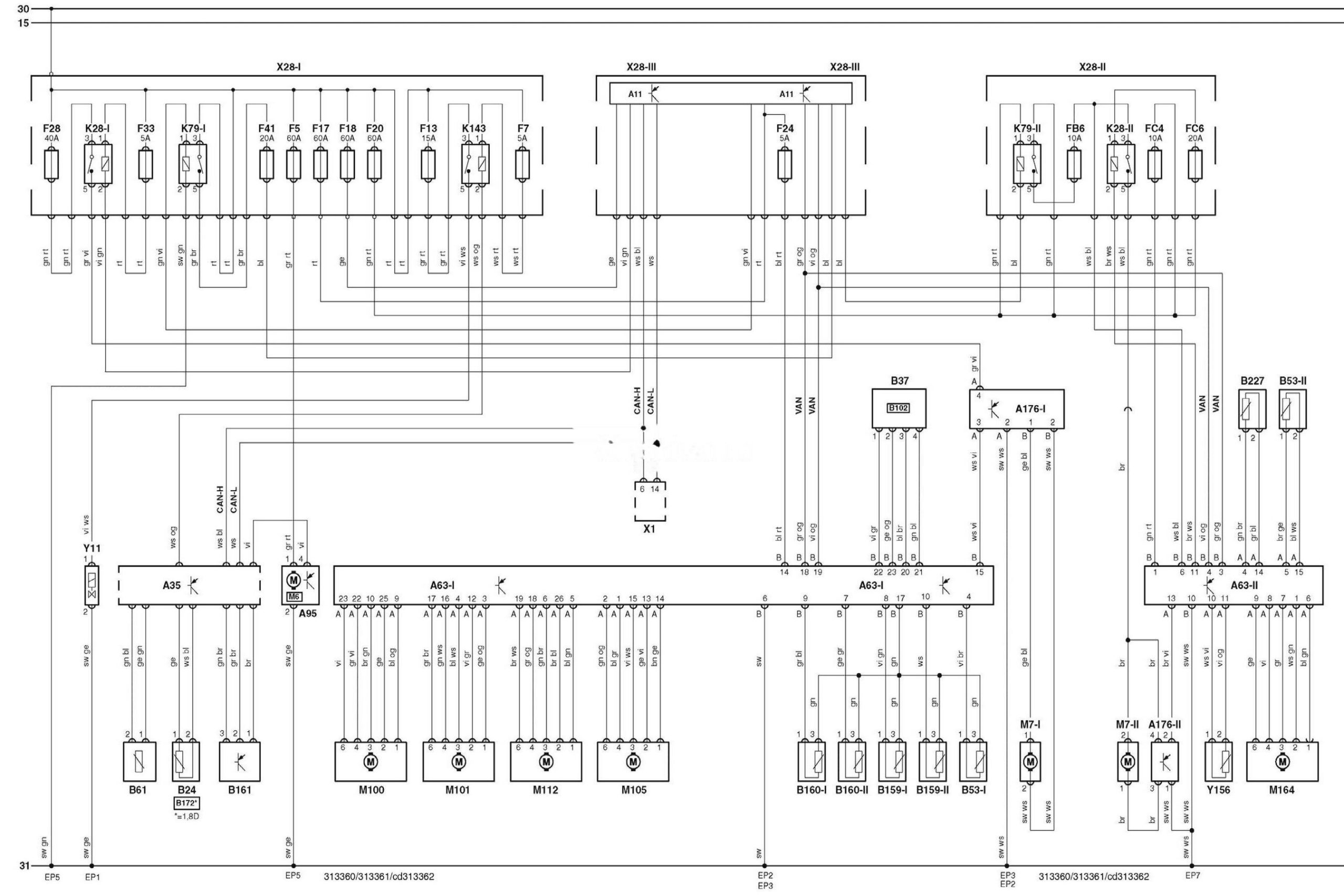

Електросхема кондиціонера — із заднім кондиціонером (03.2008-).
Позначення до електричної схеми Ford S-MAX
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A95 |
Блок керування електродвигуном вентилятора системи охолодження |
|
B24 |
Датчик температури охолоджувальної рідини |
|
B37 |
Датчик температури повітря в салоні |
|
B102 |
Датчик сонячного світла (система кондиціонування) |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
B172 |
Датчик температури головки блоку циліндрів |
|
B227 |
Датчик температури в повітроводі (система кондиціонування), задній |
|
FB6 |
Запобіжник |
|
FC4 |
Запобіжник |
|
FC6 |
Запобіжник |
|
F5 |
Запобіжник |
|
F7 |
Запобіжник |
|
F13 |
Запобіжник |
|
F17 |
Запобіжник |
|
F18 |
Запобіжник |
|
F20 |
Запобіжник |
|
F24 |
Запобіжник |
|
F28 |
Запобіжник |
|
F33 |
Запобіжник |
|
F41 |
Запобіжник |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M100 |
Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач), з боку водія |
|
M101 |
Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач), з боку пасажира |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
M112 |
Електродвигун приводу заслінки напрямку потоків повітря (кондиціонер/опалювач) |
|
M164 |
Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач), задній |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
|
Y156 |
Керуючий клапан по тиску холодоагенту (кондиціонер) |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
