Розглянуто схему електрообладнання автомобіля Alfa Romeo 156 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 року випуску.

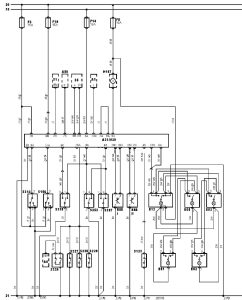

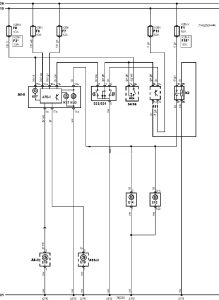

Електросхема системи ламп зовнішнього освітлення (покажчики повороту, стоп-сигнали та ліхтарі заднього ходу).
Позначення до електричної схеми Alfa Romeo 156
|
15 |
Замок запалювання — запалювання УВІМКН |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5-2 |
Комбінація приборів |
|
A7 |
Ліва фара в зборі |
|
A8 |
Лівий задній ліхтар в зборі |
|
A8-2 |
Лівий задній ліхтар в зборі |
|
A9 |
Права фара в зборі |
|
A10 |
Правий задній ліхтар в зборі |
|
A10-2 |
Правий задній ліхтар в зборі |
|
A23 |
Блок керування протиугінною системою |
|
A75-2 |
Блок керування комбінацією приладів |
|
EP2 |
Точка маси |
|
EP3 |
Точка маси |
|
EP6 |
Точка маси |
|
EP7 |
Точка маси |
|
E20 |
Лампа ліхтаря заднього ходу (лівого або єдиного) |
|
E21 |
Лампа ліхтаря заднього ходу (правого) |
|
F1 |
Запобіжник |
|
F3 |
Запобіжник |
|
F8 |
Запобіжник |
|
F9 |
Запобіжник |
|
F13 |
Запобіжник |
|
F14 |
Запобіжник |
|
H3 |
Лампа лівого стоп-сигналу |
|
H4 |
Лампа правого стоп-сигналу |
|
H8 |
Лампа лівого переднього покажчика повороту |
|
H9 |
Лампа правого переднього покажчика повороту |
|
H10 |
Лампа лівого заднього покажчика повороту |
|
H11 |
Лампа правого заднього покажчика повороту |
|
H13 |
Лівий повторювач покажчиків повороту |
|
H14 |
Правий повторювач покажчиків повороту |
|
H85 |
Лампа центрального стоп-сигналу |
|
H97 |
Індикатор несправності ламп |
|
K5 |
Реле-переривник покажчиків повороту |
|
S5 |
Перемикач покажчиків повороту |
|
S6 |
Комбінований перемикач |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S27 |
Вимикач аварійної сигналізації |
|
S28 |
Вимикач ліхтарів заднього ходу |
|
X28-1 |
Блок запобіжників/реле — приладова панель 1 |
|
X28-2 |
Блок запобіжників/реле — приладова панель 2 |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
