Електросхема мультимедіа-системи тип 1 Peugeot Partner (M59)

Електрична схема мультимедіа-системи Peugeot Partner (M59) 1/2 2002, 2003, 2004, 2005, 2006, 2007 року випуску.

Електросхема мультимедіа-системи — Без CD-чейнджера.

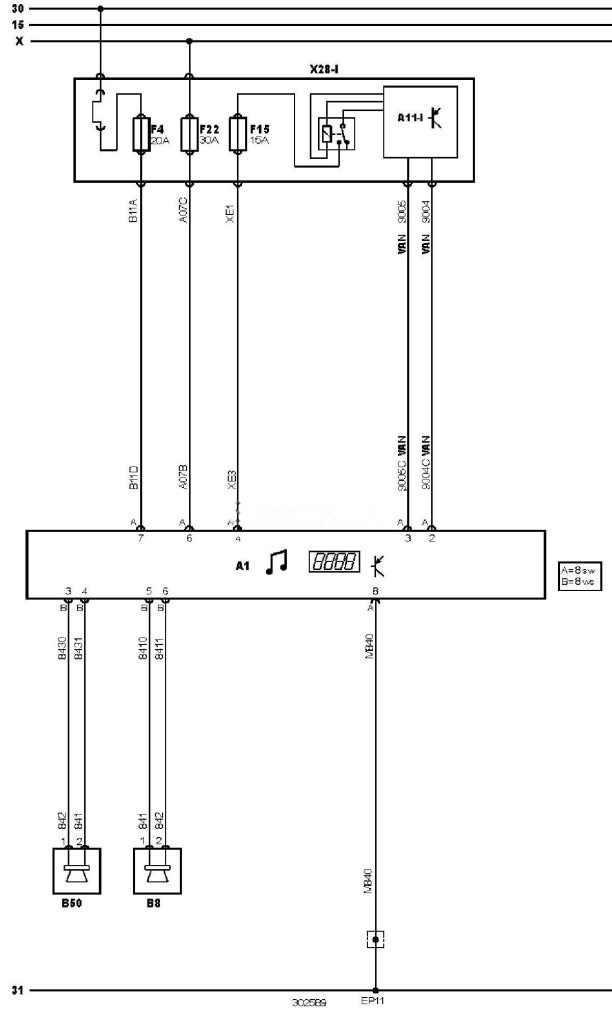

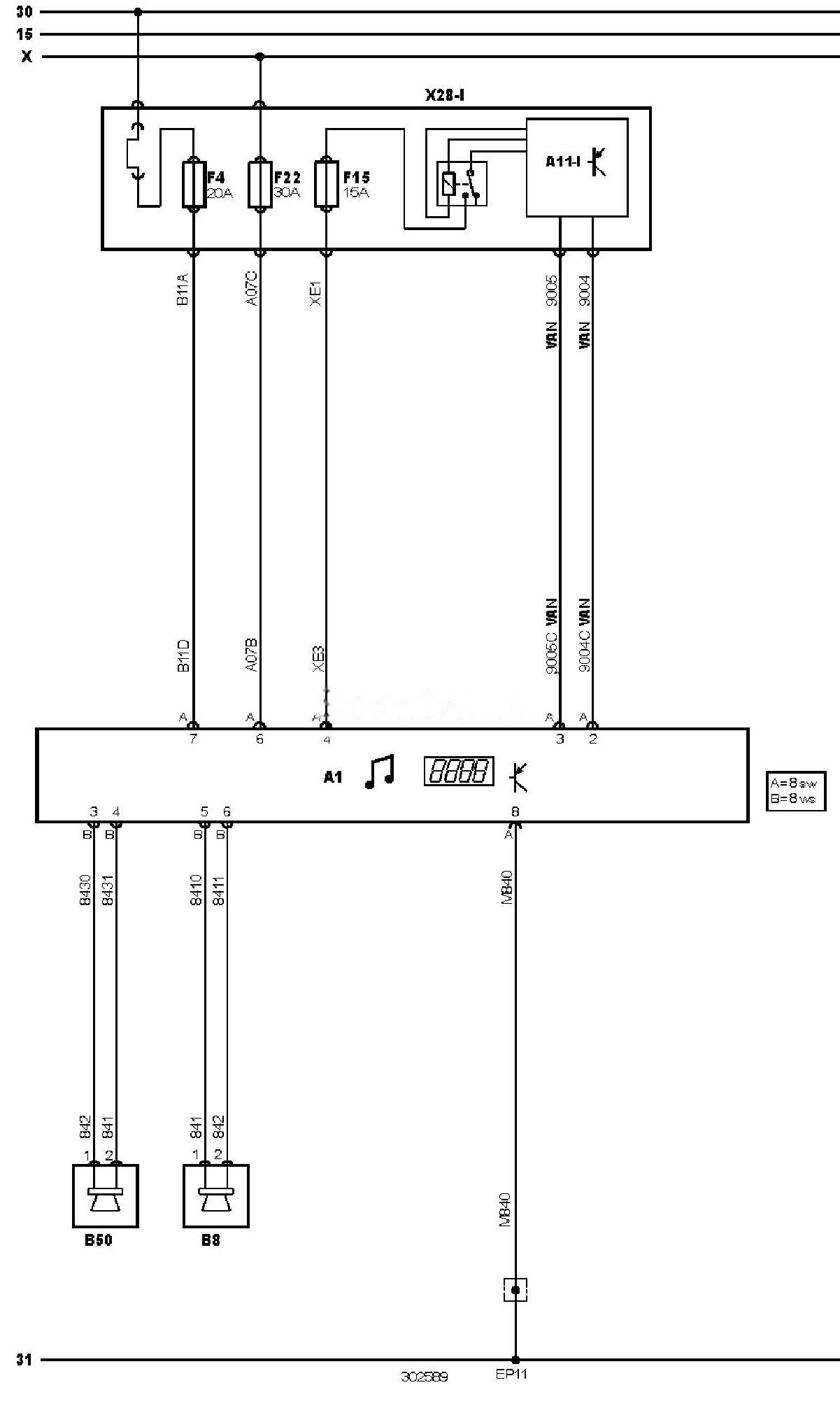

Електросхема мультимедіа-системи тип 1 Peugeot Partner (M59) — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Peugeot Partner

15	Замок запалювання — запалювання УВІМКНЕНО
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A1	Аудіосистема
A11-1	Багатофункціональний блок керування 1
B8	Динамік аудіосистеми, лівий передній або єдиний
B50	Динамік аудіосистеми, правий передній
EP11	Точка маси
F4	Запобіжник
F15	Запобіжник
F22	Запобіжник
VAN	Шина даних VAN
X	Замок запалювання — “ACC”
X28-1	Блок запобіжників/реле, приладова панель

Кольори дротів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Peugeot Partner (M59)
