Електросхема мультимедіа-системи тип 1 Seat Cordoba 2 (6L)

Електрична схема мультимедіа-системи Seat Cordoba 2 (6L) 2002, 2003, 2004 року випуску.

Електросхема мультимедіа-системи — Радіо/ CD-плеєр (-04.2004).

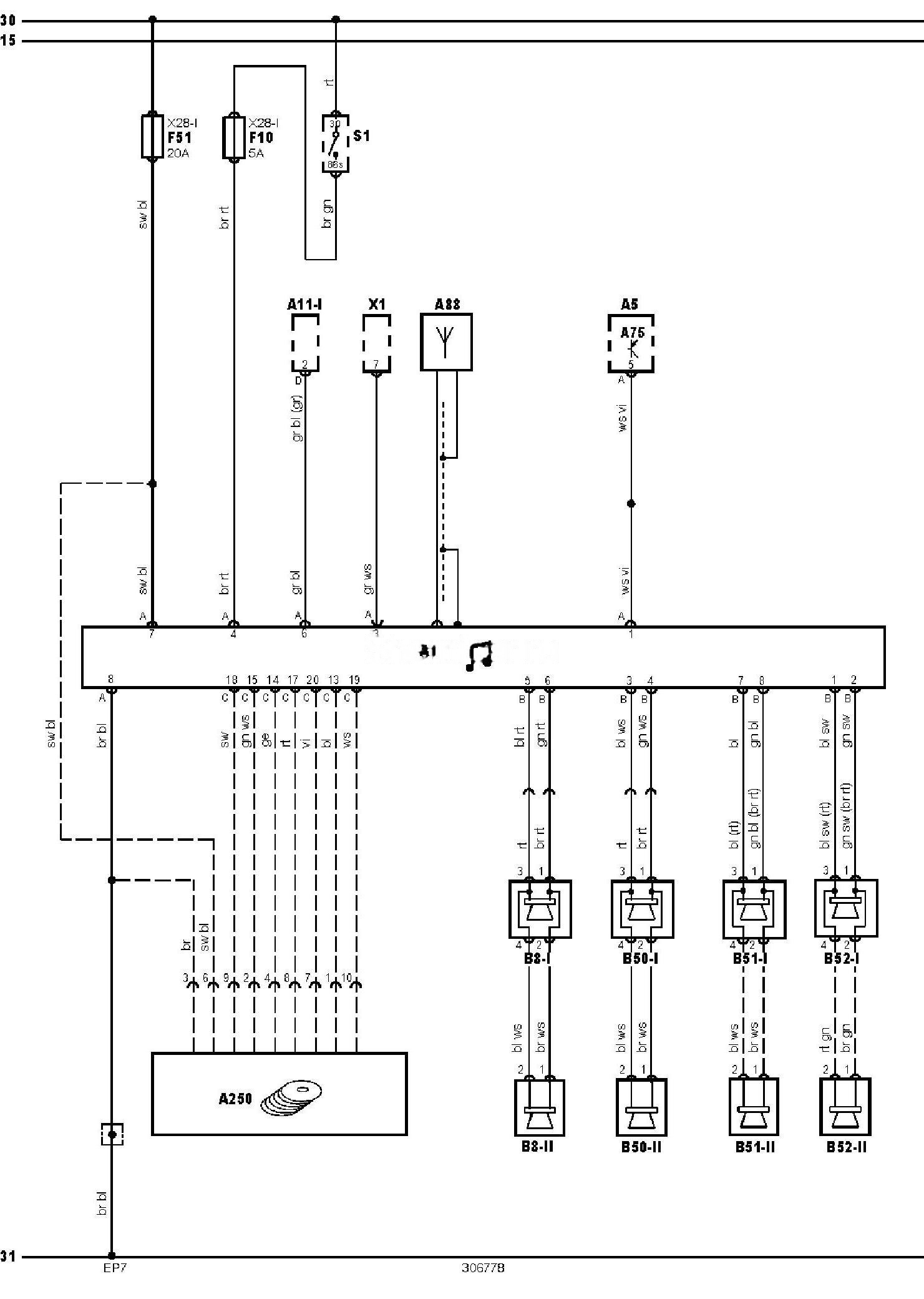

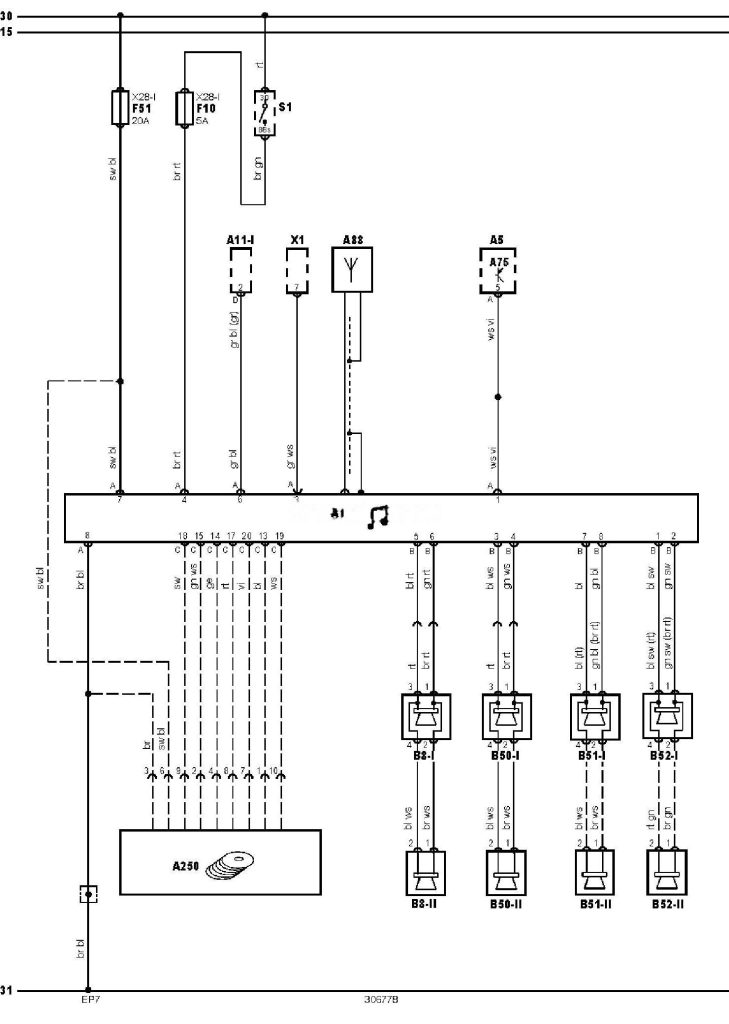

Електросхема мультимедіа-системи тип 1 Seat Cordoba 2 (6L) — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Seat

30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A1	Аудіосистема
A5	Комбінація приборів
A75	Блок керування комбінацією приборів
A88	Підсилювач сигналу антени
A250	CD-чейнджер
F10	Запобіжник
F51	Запобіжник
S1	Замок запалювання
X1	Діагностичний роз’єм (DLC)

Кольори дротів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
