Електрична схема мультимедіа-системи Opel Vectra-B 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

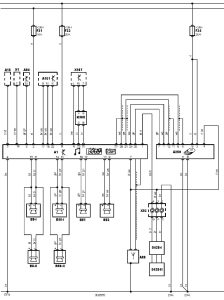

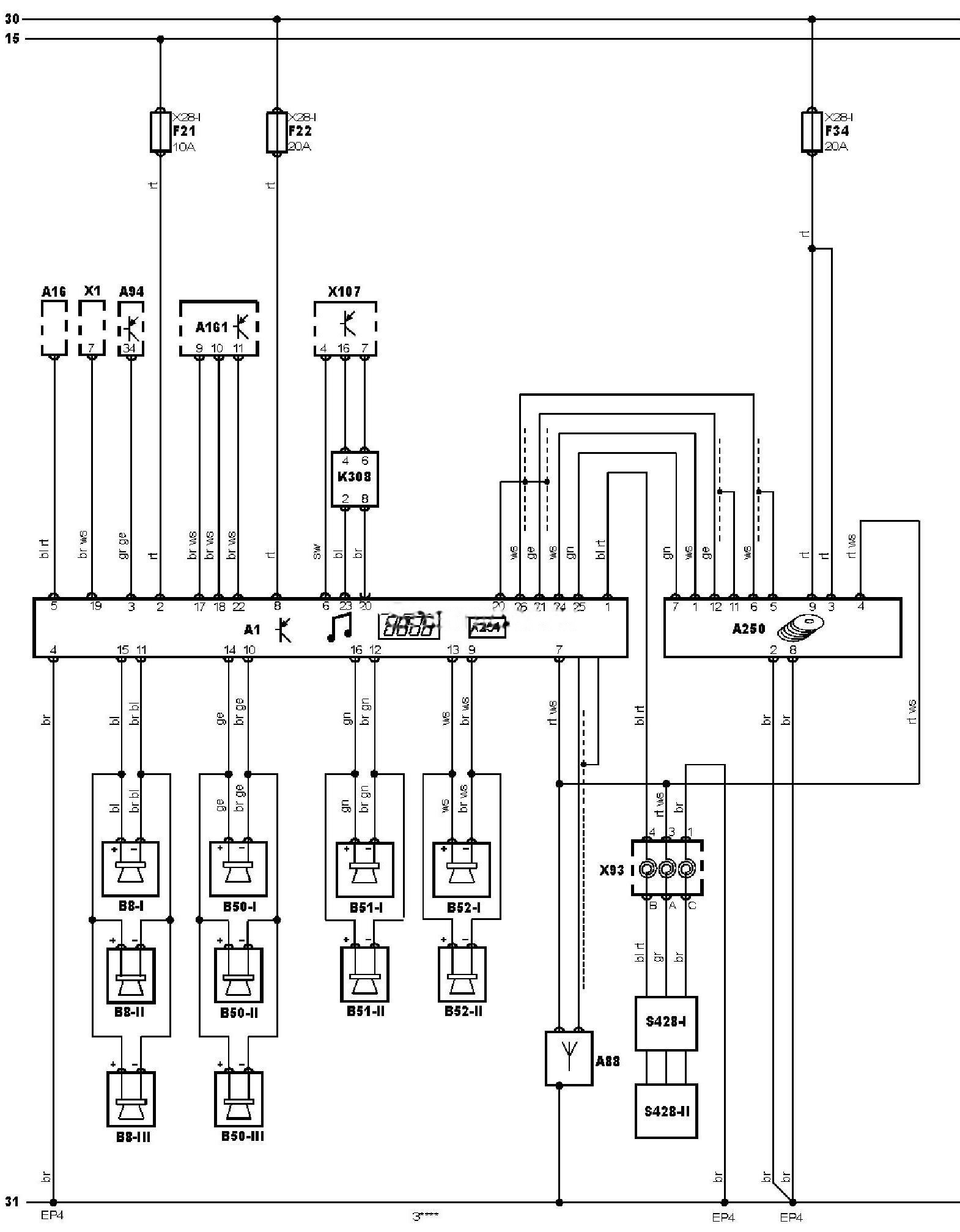

Електросхема мультимедіа-системи — системи з 10-динаміками.
Позначення до електричної схеми Opel Vectra
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A16 |
Електронний блок керування ABS |
|
A88 |
Підсилювач сигналу антени |
|
A94 |
Інтегроване реле/блок керування |
|
A161 |
Багатофункціональний дисплей |
|
A250 |
CD-чейнджер |
|
A254 |
Блок керування телефоном |
|
B8-1 |
Динамік аудіосистеми, лівий передній або єдиний 1 |
|
B8-2 |
Динамік аудіосистеми, лівий передній або єдиний 2 |
|
B8-3 |
Динамік аудіосистеми, лівий передній або єдиний 3 |
|
B50-1 |
Динамік аудіосистеми, правий передній 1 |
|
B50-2 |
Динамік аудіосистеми, правий передній 2 |
|
B50-3 |
Динамік аудіосистеми, правий передній 3 |
|
B51-1 |
Динамік аудіосистеми, лівий задній 1 |
|
B51-2 |
Динамік аудіосистеми, лівий задній 2 |
|
B52-1 |
Динамік аудіосистеми, правий задній 1 |
|
B52-2 |
Динамік аудіосистеми, правий задній 2 |
|
EP4 |
Точка маси |
|
F21 |
Запобіжник |
|
F22 |
Запобіжник |
|
F34 |
Запобіжник |
|
K308 |
Перемикаюче реле динаміка аудіосистеми/телефона |
|
S428-1 |
Пульти дистанційного керування аудіосистемою 1 |
|
S428-2 |
Пульти дистанційного керування аудіосистемою 2 |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле |
|
X93 |
Спіральний провід (SRS) |
|
X107 |
Роз’єм телефону |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
