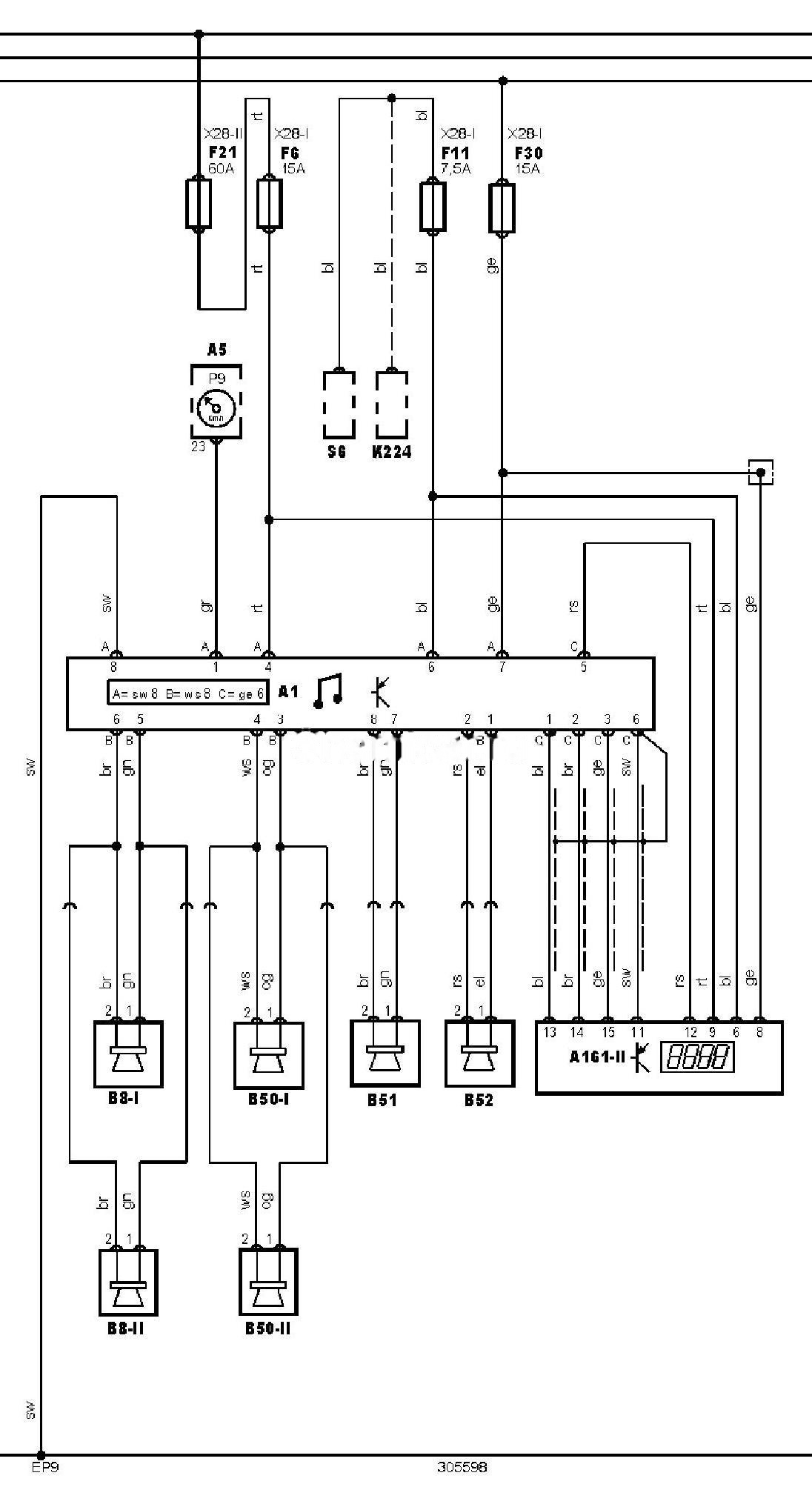

Електрична схема мультимедіа-системи Renault Scenic 1 (J64) 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 року випуску.
Електросхема мультимедіа-системи — Аудіосистема з 6 динаміками, з цифровим багатофункціональним дисплеєм.
Позначення до електричної схеми Renault Scenic 1 (J64)
|
15 |
Замок запалювання — запалювання УВІМКН |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A5 |
Комбінація приборів |
|
A161-2 |
Багатофункціональний дисплей 2 |
|
B8-1 |
Динамік аудіосистеми, лівий передній або єдиний 1 |
|
B8-2 |
Динамік аудіосистеми, лівий передній або єдиний 2 |
|
B50-1 |
Динамік аудіосистеми, правий передній 1 |
|
B50-2 |
Динамік аудіосистеми, правий передній 2 |
|
B51 |
Динамік аудіосистеми, лівий задній |
|
B52 |
Динамік аудіосистеми, правий задній |
|
EP9 |
Точка маси |
|
F6 |
Запобіжник |
|
F11 |
Запобіжник |
|
F21 |
Запобіжник |
|
F30 |
Запобіжник |
|
K224 |
Реле керування ланцюгами освітлення |
|
P9 |
Спідометр |
|
S6 |
Комбінований перемикач |
|
X |
Замок запалювання — “ACC” |
|
X28-1 |
Блок запобіжників/реле, панель приладів 1 |
|
X28-2 |
Блок запобіжників/реле, моторний відсік 1 |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
