Електрична схема мультимедіа-системи Rover 45 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

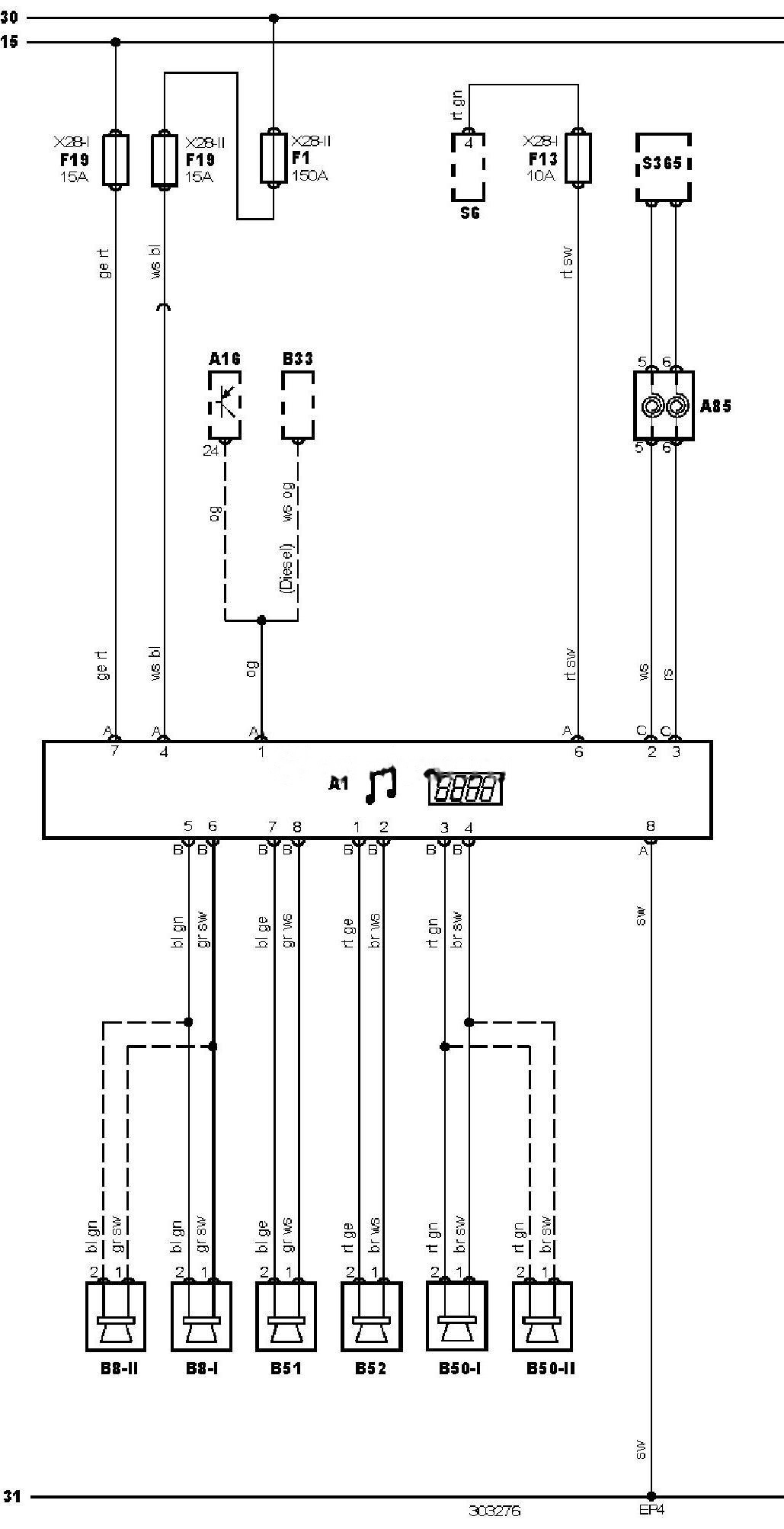

Електросхема мультимедіа-системи (5 дв.).
Позначення до електричної схеми Rover
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A16 |
Електронний блок управління ABS |
|
A85 |
Ковзний контакт звукового сигналу |
|
B8-1 |
Динамік аудіосистеми, лівий передній або єдиний 1 |
|
B8-2 |
Динамік аудіосистеми, лівий передній або єдиний 2 |
|
B33 |
Датчик швидкості автомобіля |
|
B50-1 |
Динамік аудіосистеми, правий передній 1 |
|
B50-2 |
Динамік аудіосистеми, правий передній 2 |
|
B51 |
Динамік аудіосистеми, лівий задній |
|
B52 |
Динамік аудіосистеми, правий задній |
|
EP4 |
Точка маси |
|
F1 |
Запобіжник |
|
F13 |
Запобіжник |
|
F19 |
Запобіжник |
|
S6 |
Комбінований перемикач |
|
S365 |
Комбінований перемикач (на кермі) |
|
X28-1 |
Блок запобіжників/реле, приладова панель |
|
X28-2 |
Блок запобіжників/реле, моторний відсік |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
