Електрична схема мультимедіа — системи 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

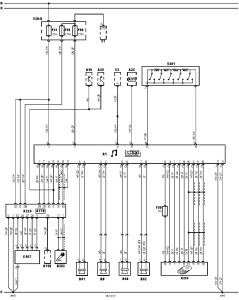

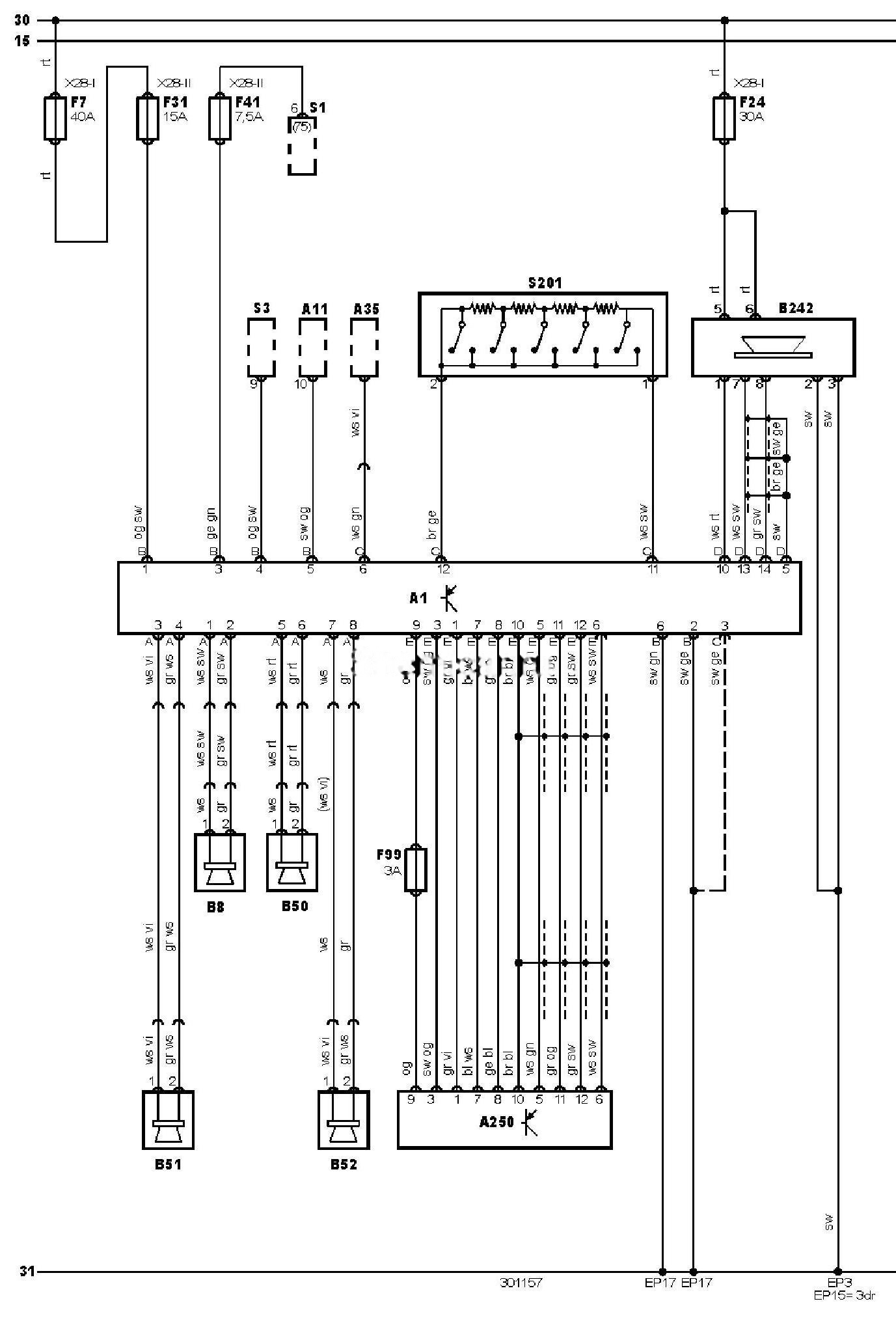

Електросхема мультимедіа-системи — Аудіосистема 6006/ 9006/ 4000/ 5000/ 6000 — без навігаційної системи
Позначення до електричної схеми Ford Focus
|
15 |
Замок запалювання — запалювання УВІМКН |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A11 |
Аудіосистема |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A250 |
CD-чейнджер |
|
B8 |
Динамік аудіосистеми, лівий передній або єдиний |
|
B50 |
Динамік аудіосистеми, правий передній |
|
B51 |
Динамік аудіосистеми, лівий задній |
|
B52 |
Динамік аудіосистеми, правий задній |
|
B242 |
Звуковий сигнал (подвійний) |
|
EP15 |
Точка маси |
|
EP17 |
Точка маси |
|
EP3 |
Точка маси |
|
F7 |
Запобіжник |
|
F24 |
Запобіжник |
|
F31 |
Запобіжник |
|
F41 |
Запобіжник |
|
F99 |
Запобіжник |
|
S1 |
Замок запалювання |
|
S3 |
Вимикач фар |
|
S201 |
Пульт керування аудіосистемою |
|
X28-1 |
Блок запобіжників/реле 1 |
|
X28-2 |
Блок запобіжників/реле 2 |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
