Електрична схема обігрівача скла Land Rover Freelander (Mk1) 1997, 1998, 1999, 2000, 2001, 2002, 2003 року випуску.

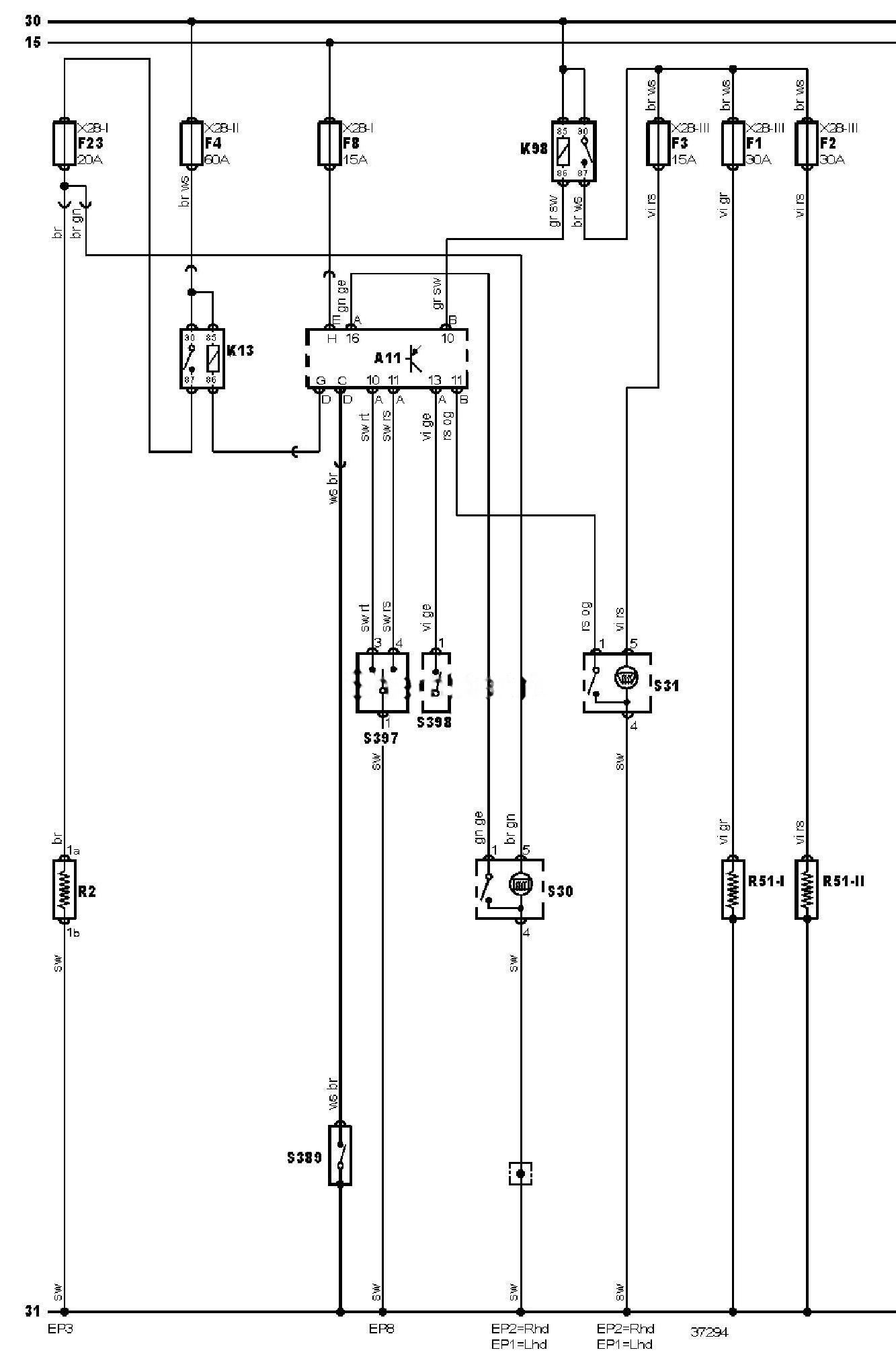

Електросхема обігрівача скла (-2003).
Позначення до електричної схеми Land Rover Freelander (Mk1)
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
EP3 |
Точка маси |
|
EP8 |
Точка маси |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F8 |
Запобіжник |
|
F23 |
Запобіжник |
|
K13 |
Реле обігрівача заднього скла |
|
K98 |
Реле обігрівача лобового скла |
|
R2 |
Обігрівач заднього скла |
|
R51-1 |
Обігрівач лобового скла |
|
R51-2 |
Обігрівач лобового скла |
|
S30 |
Вимикач обігрівача заднього скла |
|
S31 |
Вимикач протитуманних фар |
|
S389 |
Датчик аварійного тиску моторного масла |
|
S397 |
Вимикач електродвигуна склопідйомника (задні двері) |
|
S398 |
Вимикач зупинки електродвигуна склопідйомника (задні двері) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
