Електросхема обігрівача скла тип 1 Opel Astra-H

Електрична схема обігрівача скла Opel Astra-H 2004, 2005 року випуску.

Електросхема обігрівача скла (-2005).

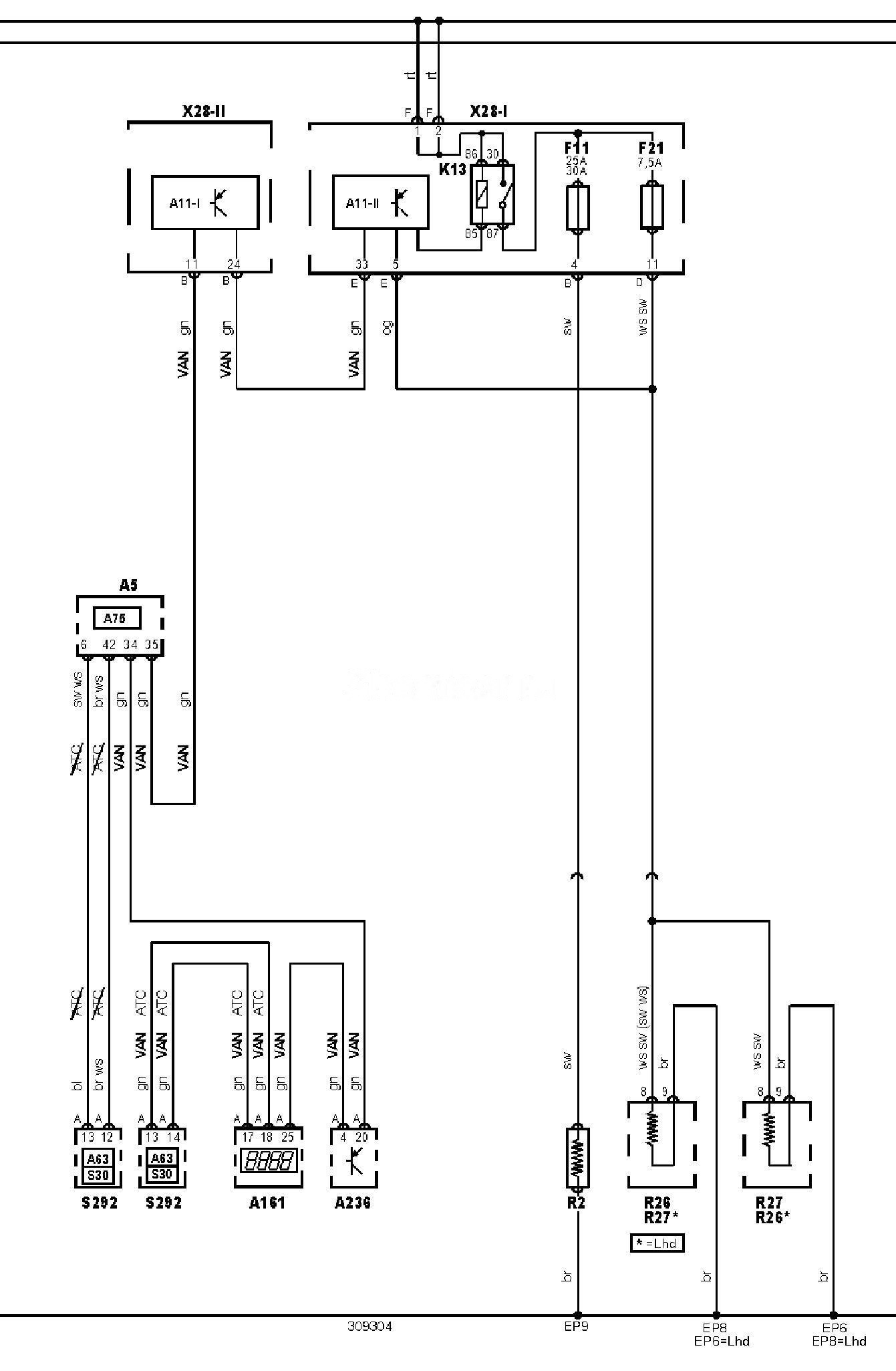

Електросхема обігрівача скла тип 1 Opel Astra-H — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Opel Astra

30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A63	Електронний блок керування кондиціонером
A161	Багатофункціональний дисплей
A236	Блок керування електрообладнанням рульової колонки
F11	Запобіжник
F21	Запобіжник
K13	Реле обігрівача заднього скла
R2	Обігрівач заднього скла
R26	Обігрівач дзеркала заднього виду на двері водія
R27	Обігрівач дзеркала заднього виду на двері пасажира
S30	Вимикач обігрівача заднього скла
S292	Панель керування кондиціонером/опалювачем
VAN	Шина даних VAN

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
