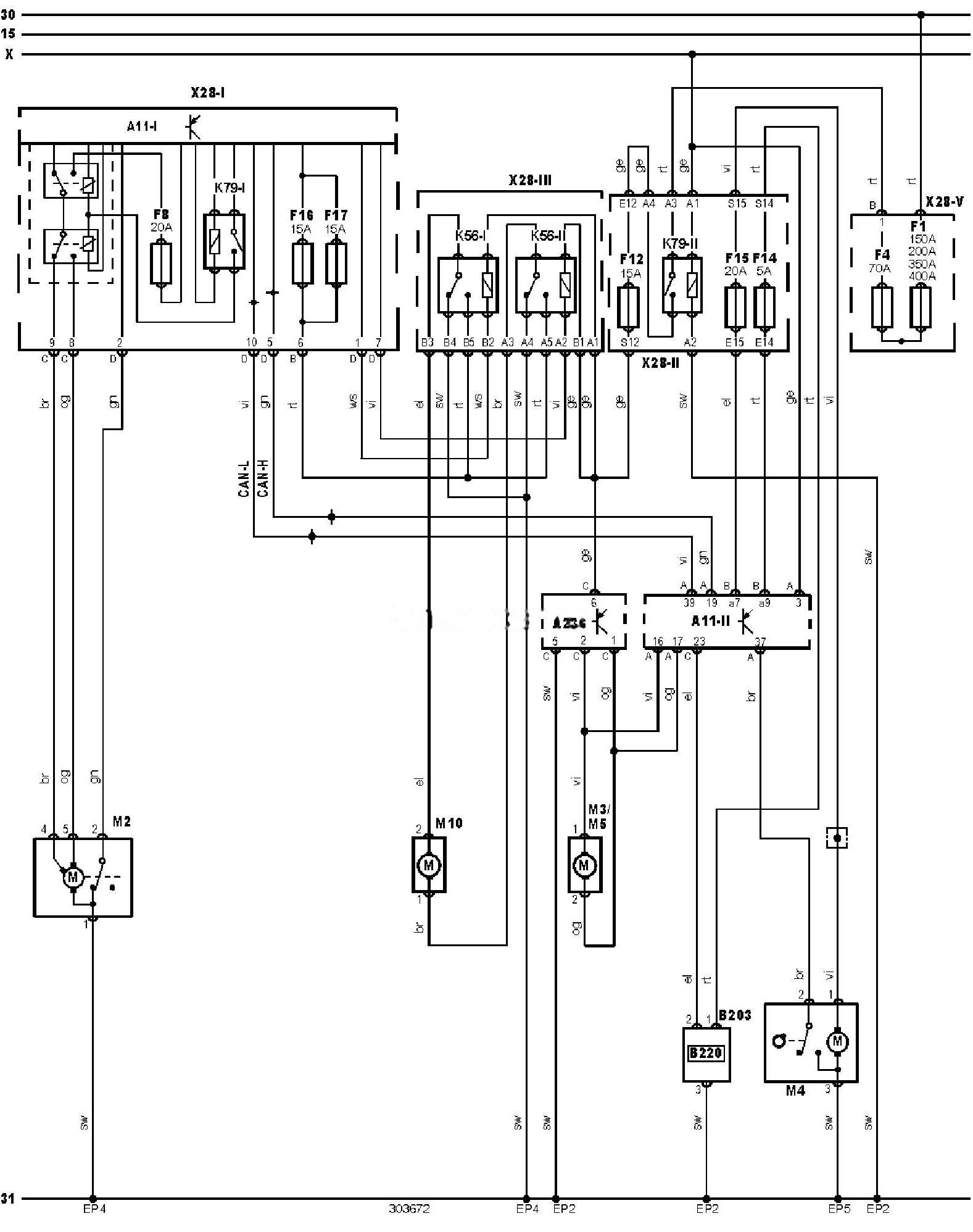

Електрична схема очищувачів та омивачів Renault Clio 3 (X85) 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 року випуску.
Електросхема очищувачів та омивачів — Без keyless entry.
Позначення до електричної схеми Renault Clio
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A11-2 |
Багатофункціональний блок керування 2 |
|
A236 |
Блок керування електрообладнанням рульової колонки |
|
B203 |
Датчик дощу (очищувач лобового скла) |
|
B220 |
Датчик сонячного світла |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP2 |
Точка маси |
|
EP4 |
Точка маси |
|
EP5 |
Точка маси |
|
F1 |
Запобіжник |
|
F4 |
Запобіжник |
|
F8 |
Запобіжник |
|
F12 |
Запобіжник |
|
F14 |
Запобіжник |
|
F15 |
Запобіжник |
|
F16 |
Запобіжник |
|
F17 |
Запобіжник |
|
K56-1 |
Реле насоса омивача фар 1 |
|
K56-2 |
Реле насоса омивача фар 2 |
|
K79-1 |
Реле 1 основних ланцюгів запалювання |
|
K79-2 |
Реле 2 основних ланцюгів запалювання |
|
M2 |
Електродвигун очищувача лобового скла |
|
M3 |
Електродвигун насоса омивача лобового скла |
|
M4 |
Електродвигун очищувача заднього скла |
|
M5 |
Електродвигун насоса омивача заднього скла |
|
M10 |
Електродвигун насоса омивача фар (лівий або єдиний) |
|
X |
Замок запалювання — “ACC” |
|
X28-1 |
Блок запобіжників/реле, моторний відсік 1 |
|
X28-2 |
Блок запобіжників/реле, приладова панель 1 |
|
X28-3 |
Блок запобіжників/реле, моторний відсік 2 |
|
X28-V |
Блок запобіжників/реле, моторний відсік 3 |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
