Електрична схема освітлення салону Ford Tourneo Connect 2002, 2003, 2004, 2005, 2006 року випуску.

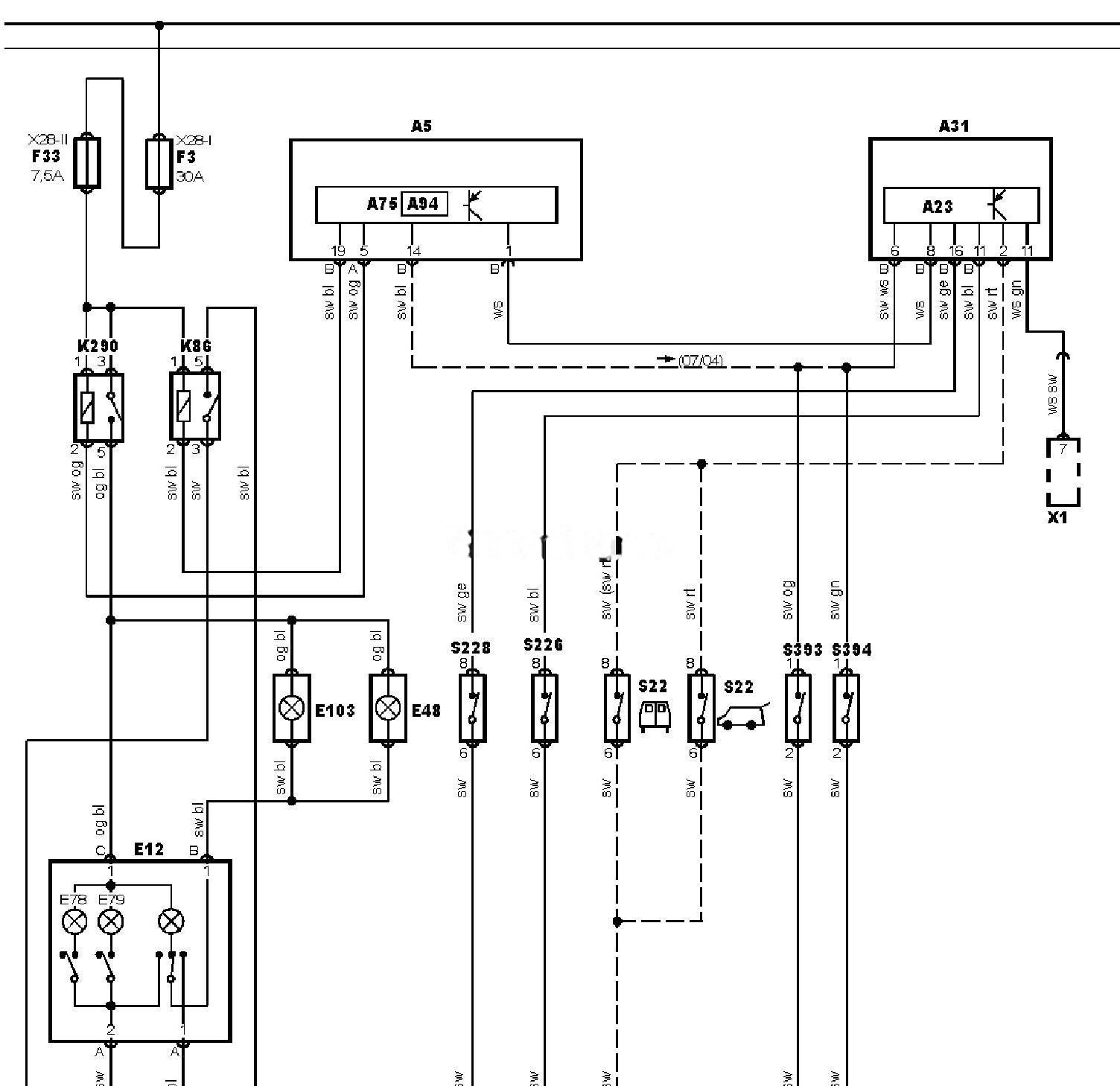

Електросхема ламп освітлення салону — З центральним замком.
Позначення до електричної схеми Ford Tourneo Connect
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A23 |
Блок керування протиугінною системою |
|
A31 |
Блок керування центральним замком |
|
A75 |
Блок керування комбінацією приборів |
|
A94 |
Інтегроване реле/блок керування |
|
EP4 |
Точка маси |
|
EP5 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E48 |
Лампа освітлення салону (задня ліва або єдина) |
|
E78 |
Лампа освітлення салону, передня ліва |
|
E79 |
Лампа освітлення салону, передня права |
|
E103 |
Лампа освітлення салону (центральна) |
|
F3 |
Запобіжник |
|
F33 |
Запобіжник |
|
K86 |
Реле лампи освітлення салону |
|
K290 |
Реле контролю сили струму акумуляторної батареї |
|
S22 |
Вимикач освітлення (багажне відділення) |
|
S226 |
Кінцевий вимикач дверей водія |
|
S228 |
Кінцевий вимикач дверей пасажира |
|
S393 |
Кінцевий вимикач зсувних дверей (лівих) |
|
S394 |
Кінцевий вимикач зсувних дверей (правих) |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, моторний відсік |
|
X28-2 |
Блок запобіжників/реле, приладова панель |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
