Електрична схема освітлення салону 316i BMW 3 E91 2007, 2008, 2009, 2010, 2011 року випуску.

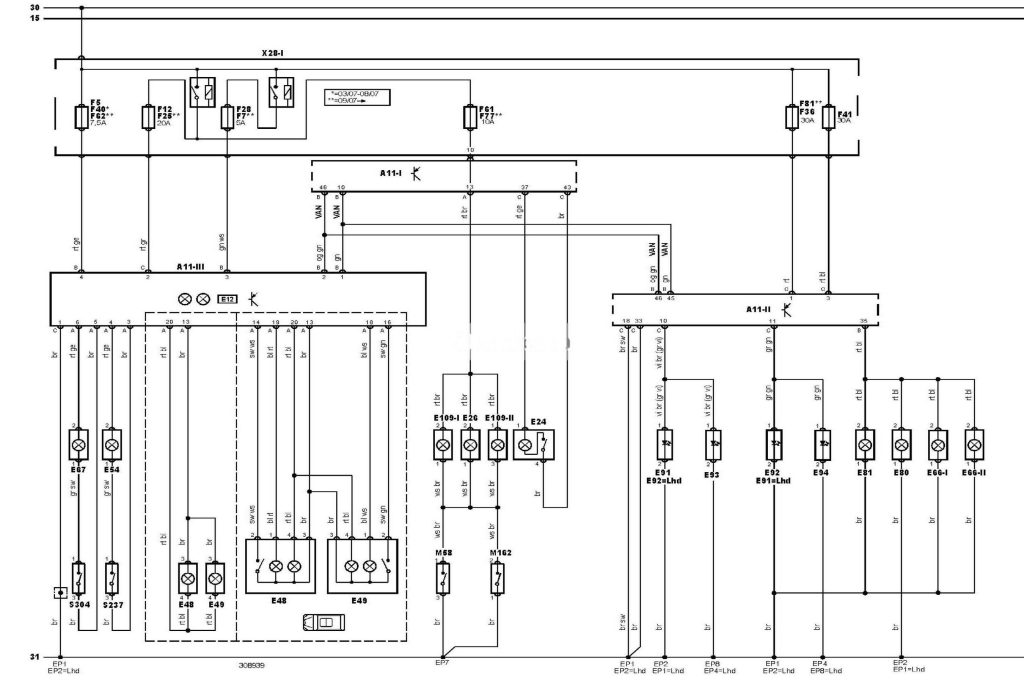

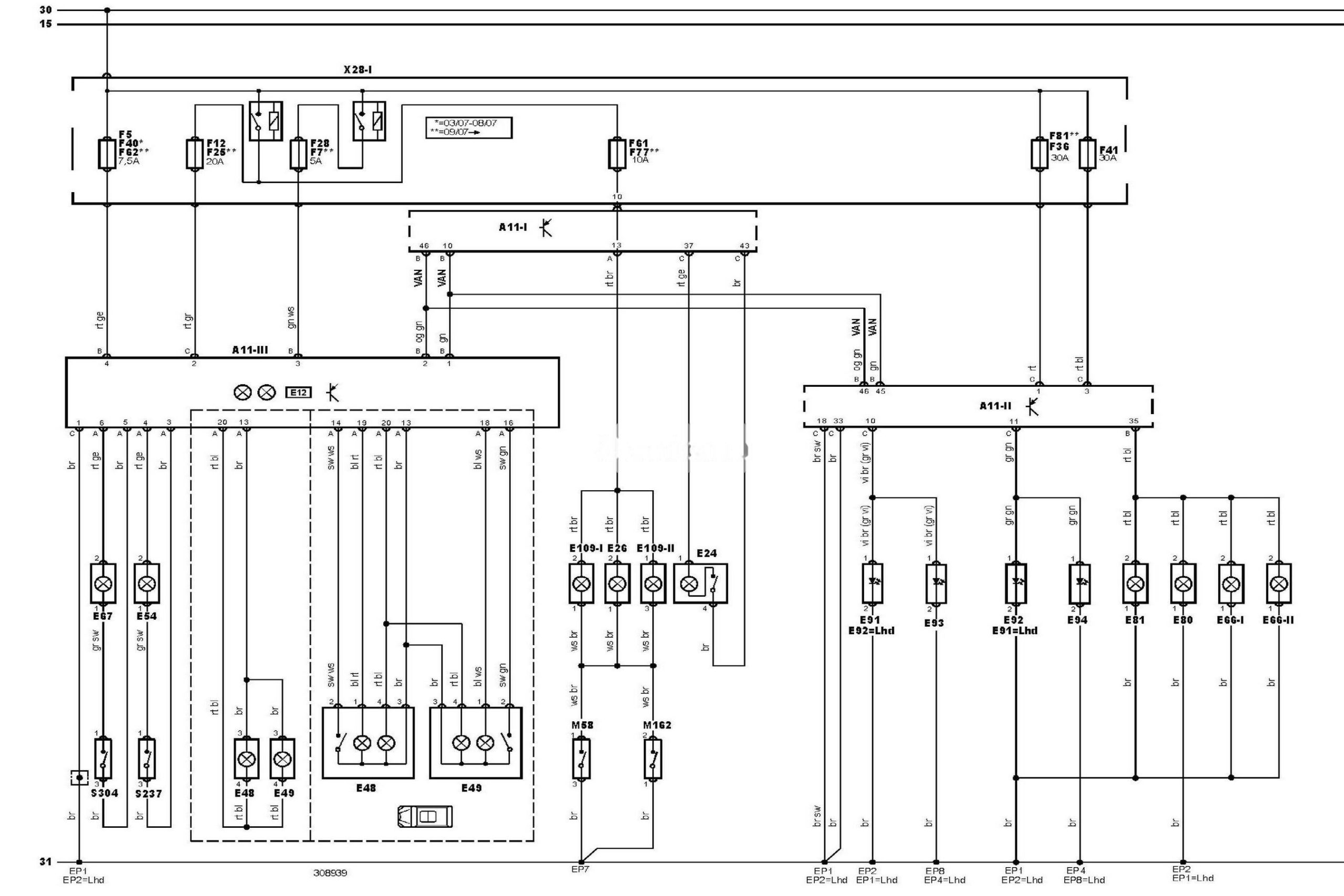

Електросхема освітлення салону — Висока специфікація
Позначення до електричної схеми BMW 3 (E90)/91/92/93
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
EP4 |
Точка маси |
|
EP8 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E24 |
Лампа підсвічування бардачка |
|
E26 |
Лампа підсвічування багажника / задніх дверей |
|
E48 |
Лампа освітлення салону (задня ліва або єдина) |
|
E49 |
Лампа освітлення салону (задня права) |
|
E54 |
Лампа підсвічування косметичного дзеркала (пасажира) |
|
E67 |
Лампа підсвічування косметичного дзеркала (водія) |
|
E80 |
Лампа підсвічування простору для ніг (ліва) |
|
E81 |
Лампа підсвічування простору для ніг (права) |
|
E91 |
Лампа підсвічування ручки дверей водія |
|
E92 |
Лампа підсвічування ручки дверей пасажира |
|
E93 |
Лампа підсвічування ручки дверей (лівої задньої) |
|
E94 |
Лампа підсвічування ручки дверей (правої задньої) |
|
F5 |
Запобіжник |
|
F7 |
Запобіжник |
|
F12 |
Запобіжник |
|
F25 |
Запобіжник |
|
F28 |
Запобіжник |
|
F36 |
Запобіжник |
|
F40 |
Запобіжник |
|
F41 |
Запобіжник |
|
F61 |
Запобіжник |
|
F62 |
Запобіжник |
|
F77 |
Запобіжник |
|
F81 |
Запобіжник |
|
M58 |
Електродвигун центрального замка (кришка багажника / задні двері) |
|
M162 |
Електродвигун блокування заднього скла |
|
S237 |
Вимикач підсвічування косметичного дзеркала (з боку пасажира або єдиного) |
|
S304 |
Вимикач підсвічування косметичного дзеркала (з боку водія) |
|
VAN |
Шина даних VAN |
|
X28-1 |
Блок запобіжників/реле, приладова панель |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
