Електрична схема освітлення салону Skoda Octavia 1 Tour (1U) 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 року випуску.

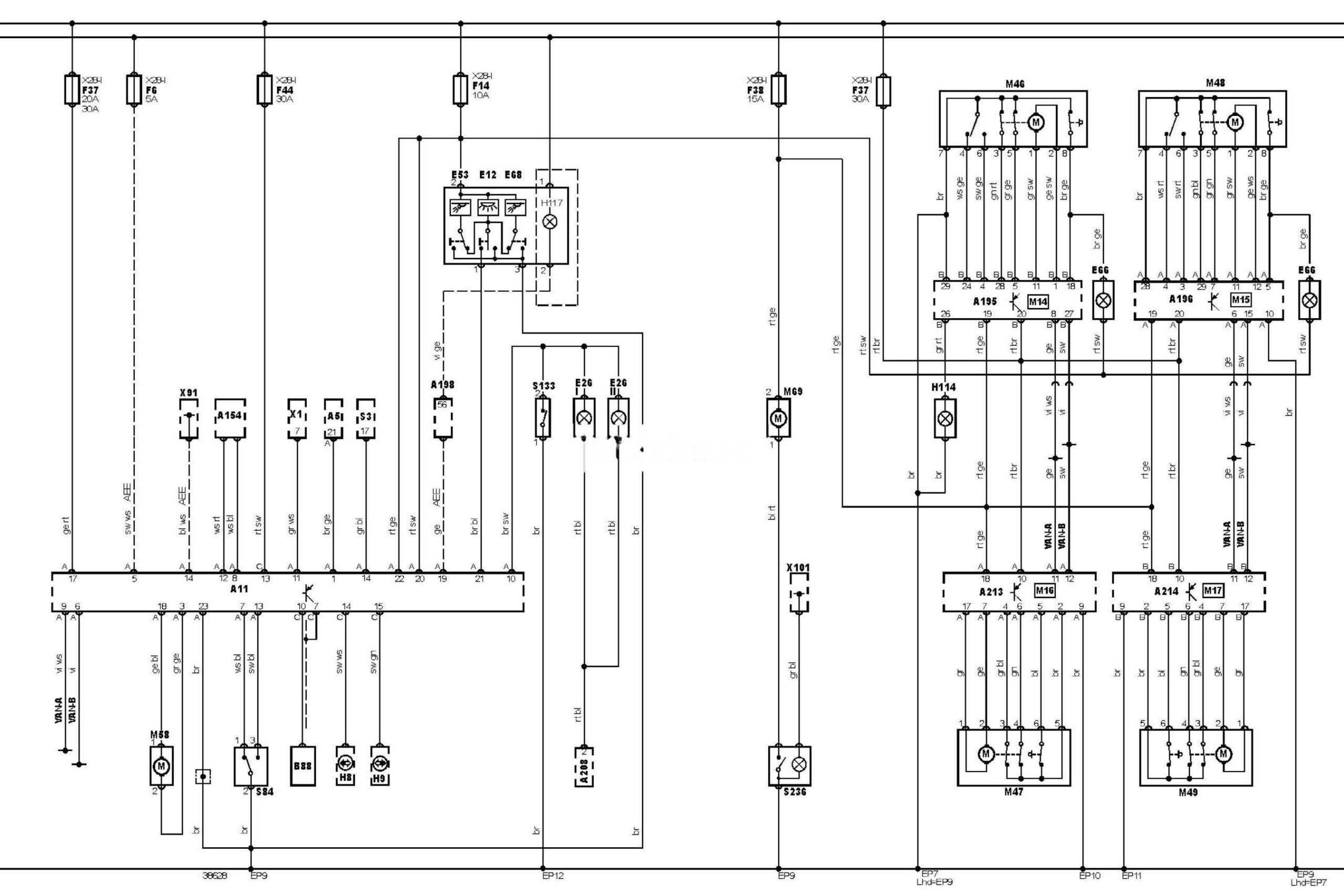

Електросхема ламп освітлення салону — З додатковими опціями (2001-).
Позначення до електричної схеми Skoda
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
A154 |
Блок керування електроприводом люка |
|
A195 |
Блок керування електрообладнанням дверей водія |
|
A196 |
Блок керування електрообладнанням дверей пасажира |
|
A198 |
Електронний блок керування SRS |
|
A208 |
Блок керування підсвічуванням панелі приборів |
|
A213 |
Блок керування електрообладнанням лівих задніх дверей |
|
A214 |
Блок керування електрообладнанням правих задніх дверей |
|
B88 |
Датчик сигналу центрального замка |
|
EP10 |
Точка маси |
|
EP11 |
Точка маси |
|
EP12 |
Точка маси |
|
EP7 |
Точка маси |
|
EP9 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E26 |
Лампа підсвічування багажника / задніх дверей |
|
E53 |
Лампа місцевого освітлення (з боку пасажира) |
|
E66 |
Габаритна лампа(и) дверей |
|
E68 |
Лампа місцевого освітлення (з боку водія) |
|
F6 |
Запобіжник |
|
F14 |
Запобіжник |
|
F37 |
Запобіжник |
|
F38 |
Запобіжник |
|
F44 |
Запобіжник |
|
H8 |
Лампа лівого переднього покажчика повороту |
|
H9 |
Лампа правого переднього покажчика повороту |
|
H114 |
Індикатор центрального замка |
|
H117 |
Індикатор відключення подушки безпеки пасажира |
|
M14 |
Електродвигун приводу склопідйомника дверей водія |
|
M15 |
Електродвигун приводу склопідйомника дверей пасажира |
|
M16 |
Електродвигун приводу склопідйомника задніх лівих дверей |
|
M17 |
Електродвигун приводу склопідйомника задніх правих дверей |
|
M46 |
Електродвигун центрального замка (двері водія) |
|
M47 |
Електродвигун центрального замка (ліві задні двері) |
|
M48 |
Електродвигун центрального замка (двері пасажира) |
|
M49 |
Електродвигун центрального замка (праві задні двері) |
|
M58 |
Електродвигун центрального замка (кришка багажника / задні двері) |
|
M69 |
Електродвигун приводу замка лючка паливної горловини |
|
S3 |
Вимикач фар |
|
S84 |
Вимикач приводу замка багажника / задніх дверей |
|
S133 |
Кінцевий вимикач багажника / задніх дверей |
|
S236 |
Вимикач блокування лючка/кришки паливної горловини |
|
VAN-A |
Шина даних VAN |
|
VAN-B |
Шина даних VAN |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, панель приборів 1 |
|
X91 |
Роз’єм датчика швидкості автомобіля |
|
X101 |
Роз’єм регулювання підсвічування панелі приборів |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
