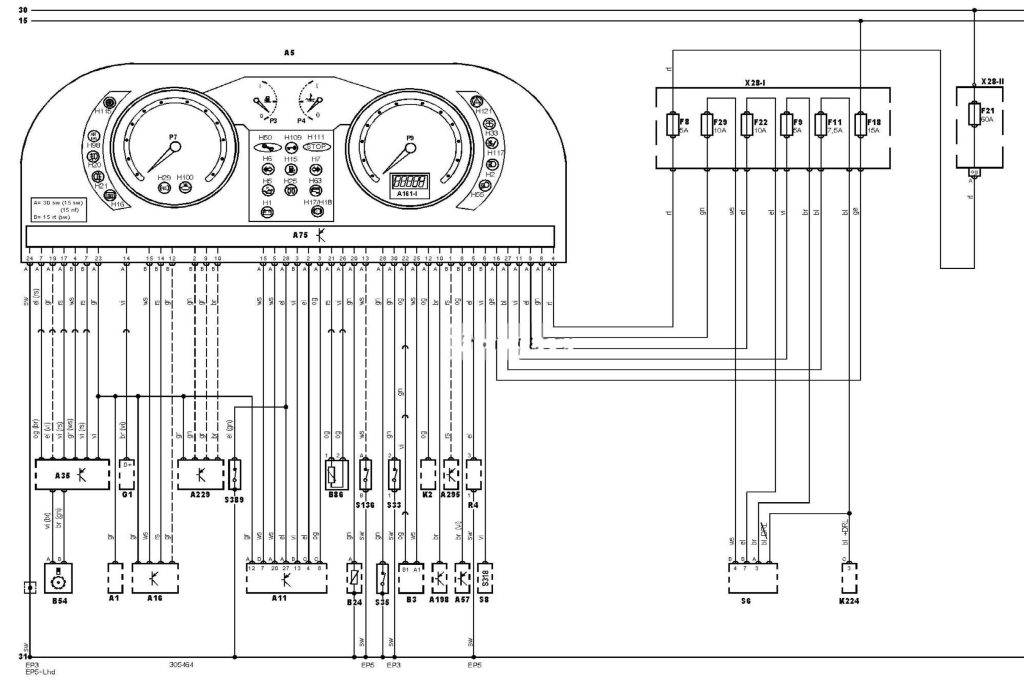

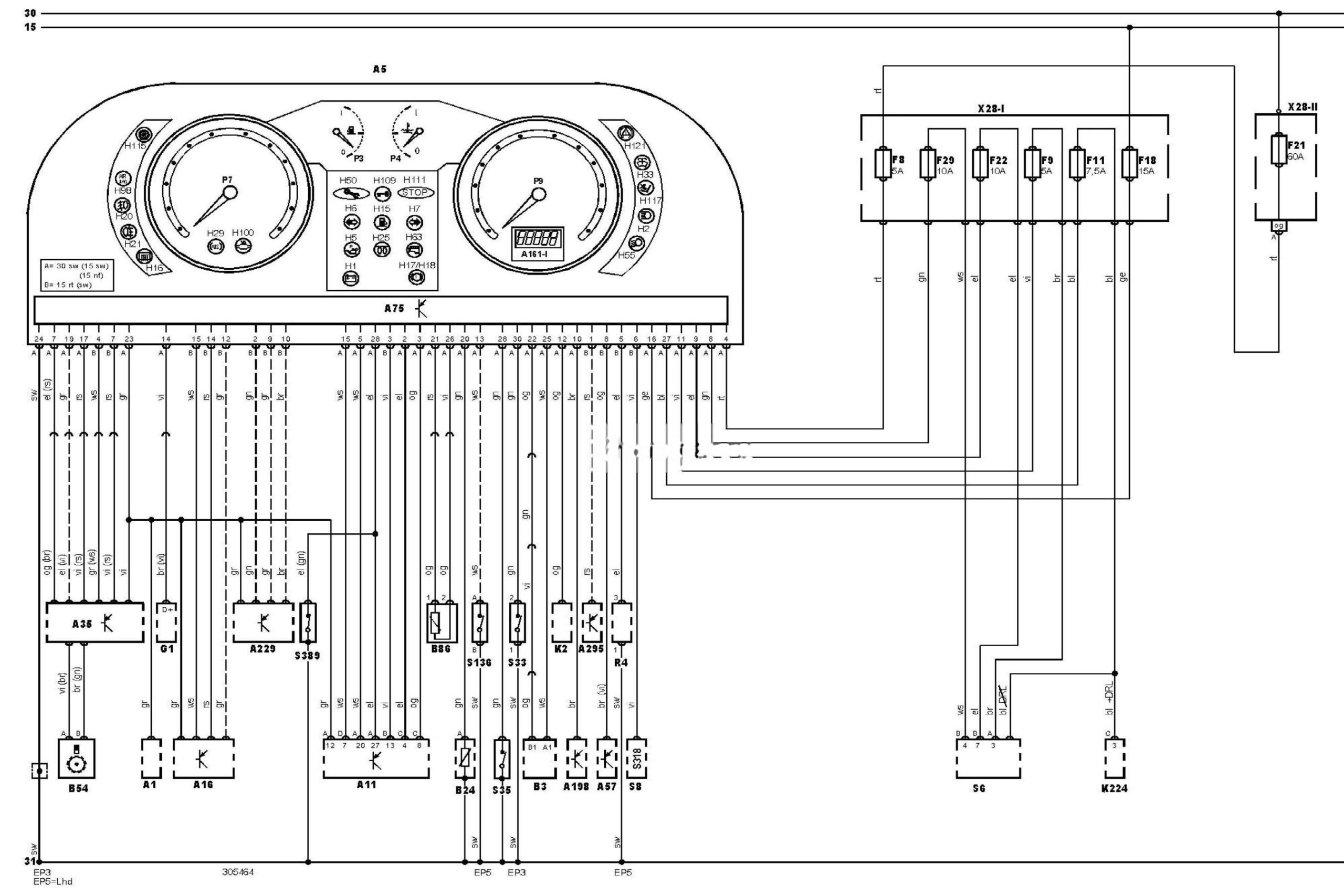

Електрична схема панелі приладів Renault Scenic 1 (J64) 2002, 2003 року випуску.
Електросхема панелі приладів та комбінації приборів.
Позначення до електричної схеми Renault Scenic 1 (J64)
|
15 |
Замок запалювання — запалювання УВІМКН |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
A16 |
Електронний блок керування ABS |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
A75 |
Блок керування комбінацією приборів |
|
A161-1 |
Багатофункціональний дисплей 1 |
|
A198 |
Електронний блок керування SRS |
|
A229 |
Блок керування системою контролю тиску в шинах |
|
A295 |
Електронний блок керування газобалонної системи живлення |
|
B3 |
Датчик покажчика рівня палива |
|
B24 |
Датчик температури охолоджувальної рідини |
|
B54 |
Датчик положення колінчастого вала |
|
B86 |
Датчик рівня моторної оливи |
|
EP3 |
Точка маси |
|
EP5 |
Точка маси |
|
F8 |
Запобіжник |
|
F9 |
Запобіжник |
|
F11 |
Запобіжник |
|
F18 |
Запобіжник |
|
F21 |
Запобіжник |
|
F22 |
Запобіжник |
|
F29 |
Запобіжник |
|
G1 |
Генератор |
|
H1 |
Індикатор зарядки акумуляторної батареї |
|
H2 |
Індикатор увімкнення дальнього світла фар |
|
H5 |
Індикатор аварійного тиску моторної оливи |
|
H6 |
Індикатор покажчиків повороту (лівий або єдиний) |
|
H7 |
Індикатор покажчиків повороту (правий) |
|
H15 |
Індикатор низького рівня палива |
|
H16 |
Індикатор увімкнення обігрівача заднього скла |
|
H17 |
Індикатор увімкнення стоянкового гальма |
|
H18 |
Індикатор низького рівня гальмівної рідини |
|
H20 |
Індикатор увімкнення протитуманних фар (передніх або єдиних) |
|
H21 |
Індикатор увімкнення задніх протитуманних ліхтарів |
|
H25 |
Індикатор свічок розжарювання |
|
H29 |
Індикатор ABS |
|
H33 |
Індикатор низького рівня рідини в бачку омивача лобового скла |
|
H50 |
Індикатор сервісного обслуговування |
|
H55 |
Індикатор увімкнення ближнього світла фар |
|
H63 |
Індикатор несправності системи керування двигуном (M1L) |
|
H98 |
Індикатор SRS |
|
H100 |
Індикатор несправності каталітичного нейтралізатора |
|
H109 |
Індикатор іммобілайзера |
|
H111 |
Індикатор “STOP ENG1NE” |
|
H115 |
Індикатор тиску в шинах |
|
H117 |
Індикатор вимкнення подушки безпеки пасажира |
|
H121 |
Індикатор системи курсової стійкості (ESP) |
|
K2 |
Реле протитуманних фар |
|
K224 |
Реле керування ланцюгами лампового освітлення |
|
P3 |
Покажчик рівня палива |
|
P4 |
Покажчик температури охолоджувальної рідини |
|
P7 |
Тахометр |
|
P9 |
Спідометр |
|
R4 |
Реостат підсвічування комбінації приборів |
|
S6 |
Комбінований перемикач |
|
S8 |
Перемикач керування очищувачем / омивачем лобового скла |
|
S33 |
Датчик низького рівня гальмівної рідини |
|
S35 |
Датчик увімкнення стоянкового гальма |
|
S136 |
Датчик низького рівня рідини в бачку омивача лобового скла |
|
S318 |
Вимикач скидання показань одометра (лічильника пробігу) |
|
S389 |
Датчик аварійного тиску моторної оливи |
|
X28-1 |
Блок запобіжників/реле, панель приладів 1 |
|
X28-2 |
Блок запобіжників/реле, моторний відсік 1 |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
