Електрична схема панелі приладів та комбінації приладів BMW X5 (E53) 1999, 2000, 2001, 2002, 2003 року випуску.

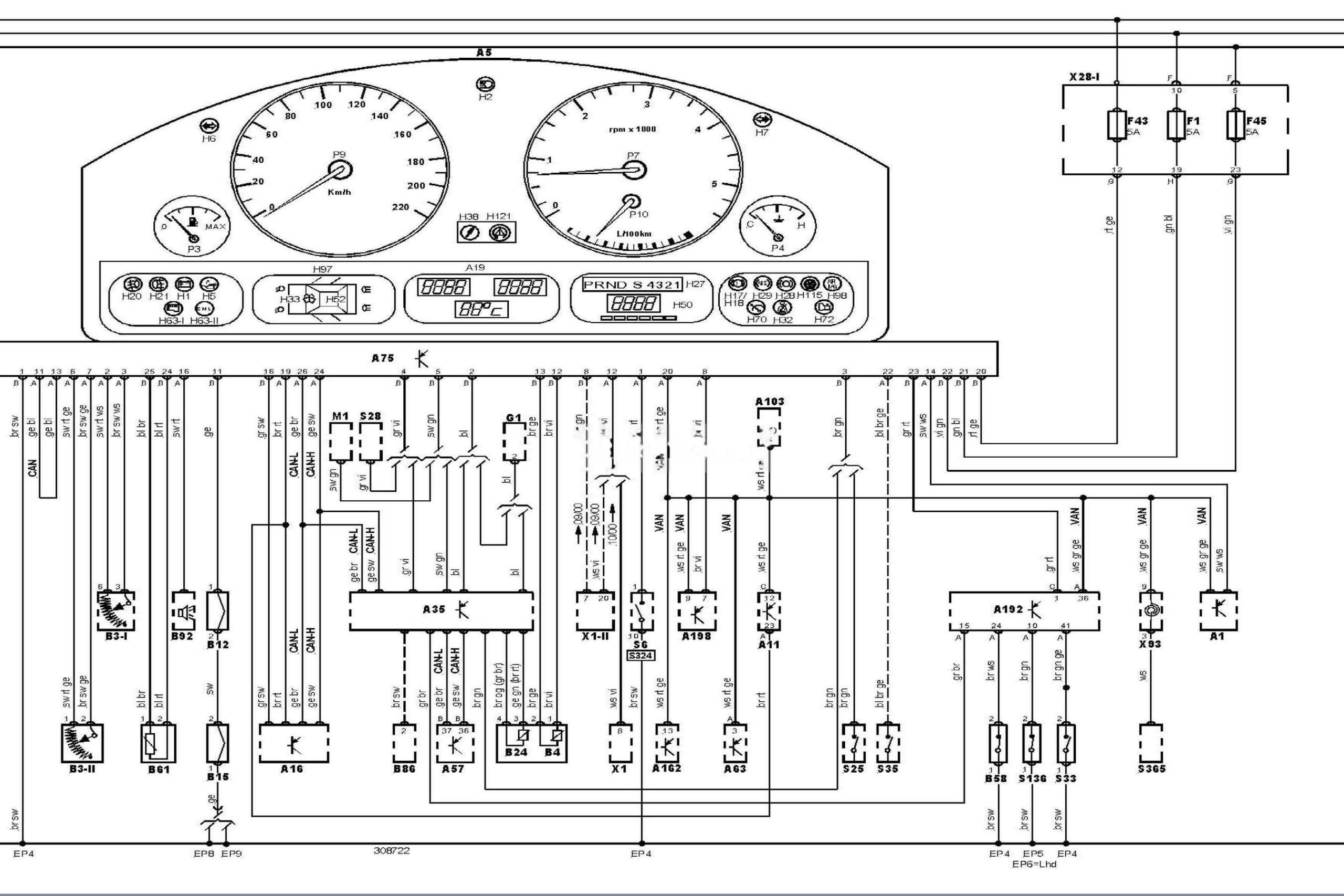

Електросхема панелі приладів та комбінації приладів (-09.2003)
Позначення до електричної схеми BMW X5 (E53)
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A5 |
Комбінація приладів |
|
A11 |
Багатофункціональний блок керування |
|
A16 |
Електронний блок керування ABS |
|
A19 |
Маршрутний комп’ютер |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
A63 |
Електронний блок керування кондиціонером |
|
A75 |
Блок керування комбінацією приладів |
|
A103 |
Блок керування підвіскою |
|
A162 |
Електронний блок керування іммобілайзером |
|
A192 |
Блок керування освітленням |
|
A198 |
Електронний блок керування SRS |
|
B4 |
Датчик покажчика температури охолоджуючої рідини |
|
B12 |
Датчик зносу гальмівної колодки (лівої передньої) |
|
B15 |
Датчик зносу гальмівної колодки (правої задньої) |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B58 |
Датчик низького рівня охолоджуючої рідини |
|
B61 |
Датчик температури навколишнього повітря |
|
B86 |
Датчик рівня моторного масла |
|
B92 |
Звуковий попереджувальний сигнал / зумер |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP4 |
Точка маси |
|
EP5 |
Точка маси |
|
EP6 |
Точка маси |
|
EP8 |
Точка маси |
|
EP9 |
Точка маси |
|
F1 |
Запобіжник |
|
F43 |
Запобіжник |
|
F45 |
Запобіжник |
|
G1 |
Генератор |
|
H1 |
Індикатор зарядки акумуляторної батареї |
|
H2 |
Індикатор увімкнення дальнього світла фар |
|
H5 |
Індикатор аварійного тиску моторного масла |
|
H6 |
Індикатор покажчиків повороту (лівий або єдиний) |
|
H7 |
Індикатор покажчиків повороту (правий) |
|
H17 |
Індикатор увімкнення стоянкового гальма |
|
H18 |
Індикатор низького рівня гальмівної рідини |
|
H20 |
Індикатор увімкнення протитуманних фар (передніх або єдиних) |
|
H21 |
Індикатор увімкнення задніх протитуманних ліхтарів |
|
H27 |
Індикатор(и) системи перемикання передач |
|
H28 |
Індикатор зносу гальмівних колодок |
|
H29 |
Індикатор ABS |
|
H32 |
Індикатор непристебнутих ременів безпеки |
|
H33 |
Індикатор низького рівня рідини в бачку омивача лобового скла |
|
H38 |
Індикатор системи активної підвіски |
|
H50 |
Індикатор сервісного обслуговування |
|
H52 |
Індикатор відчинених дверей (лівих дверей або єдиних) |
|
H70 |
Індикатор системи підтримки швидкості (круїз-контролю) |
|
H72 |
Індикатор несправності трансмісії |
|
H97 |
Індикатор несправності ламп |
|
H98 |
Індикатор SRS |
|
H115 |
Індикатор тиску в шинах |
|
H121 |
Індикатор системи курсової стійкості (ESP) |
|
M1 |
Стартер |
|
P3 |
Покажчик рівня палива |
|
P4 |
Покажчик температури охолоджуючої рідини |
|
P7 |
Тахометр |
|
P9 |
Спідометр |
|
P10 |
Економетр |
|
S6 |
Комбінований перемикач |
|
S25 |
Датчик аварійного тиску масла |
|
S28 |
Вимикач ліхтарів заднього ходу |
|
S33 |
Датчик низького рівня гальмівної рідини |
|
S35 |
Датчик увімкнення стоянкового гальма |
|
S136 |
Датчик низького рівня рідини в бачку омивача лобового скла |
|
S324 |
Перемикач режимів роботи цифрового дисплея |
|
S365 |
Комбінований перемикач (на кермі) |
|
VAN |
Шина даних VAN |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X93 |
Спіральний провід (SRS) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
