Електрична схема подушок безпеки автомобіля Ford Mondeo 2010, 2011, 2012, 2013, 2014 року випуску.

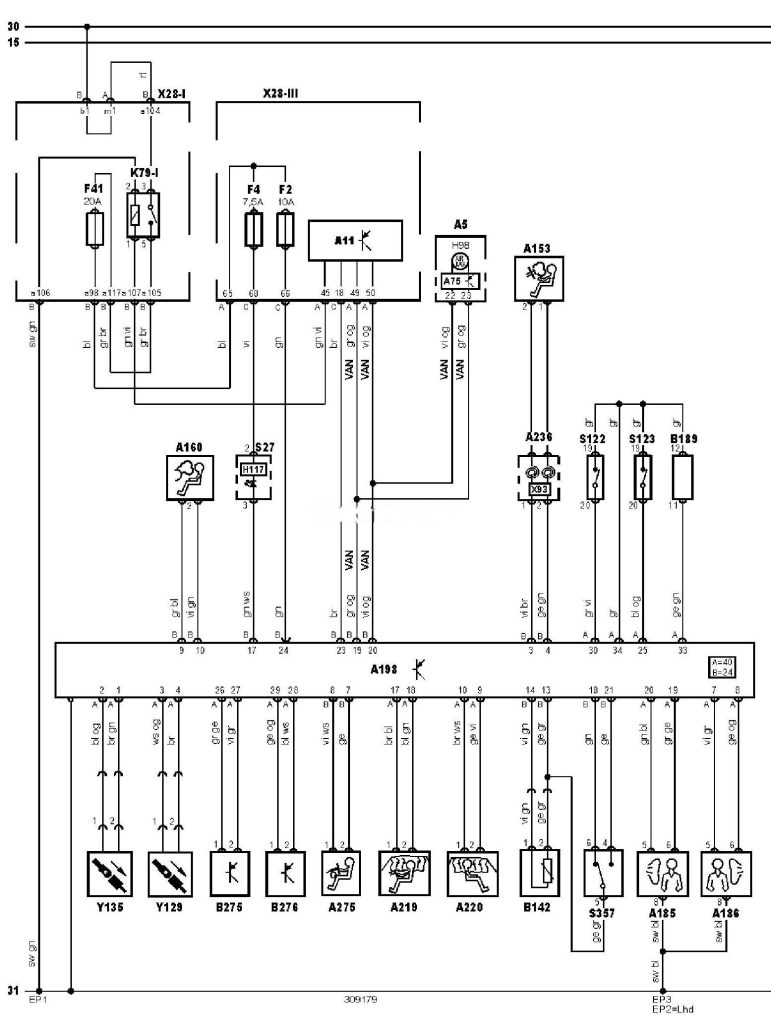

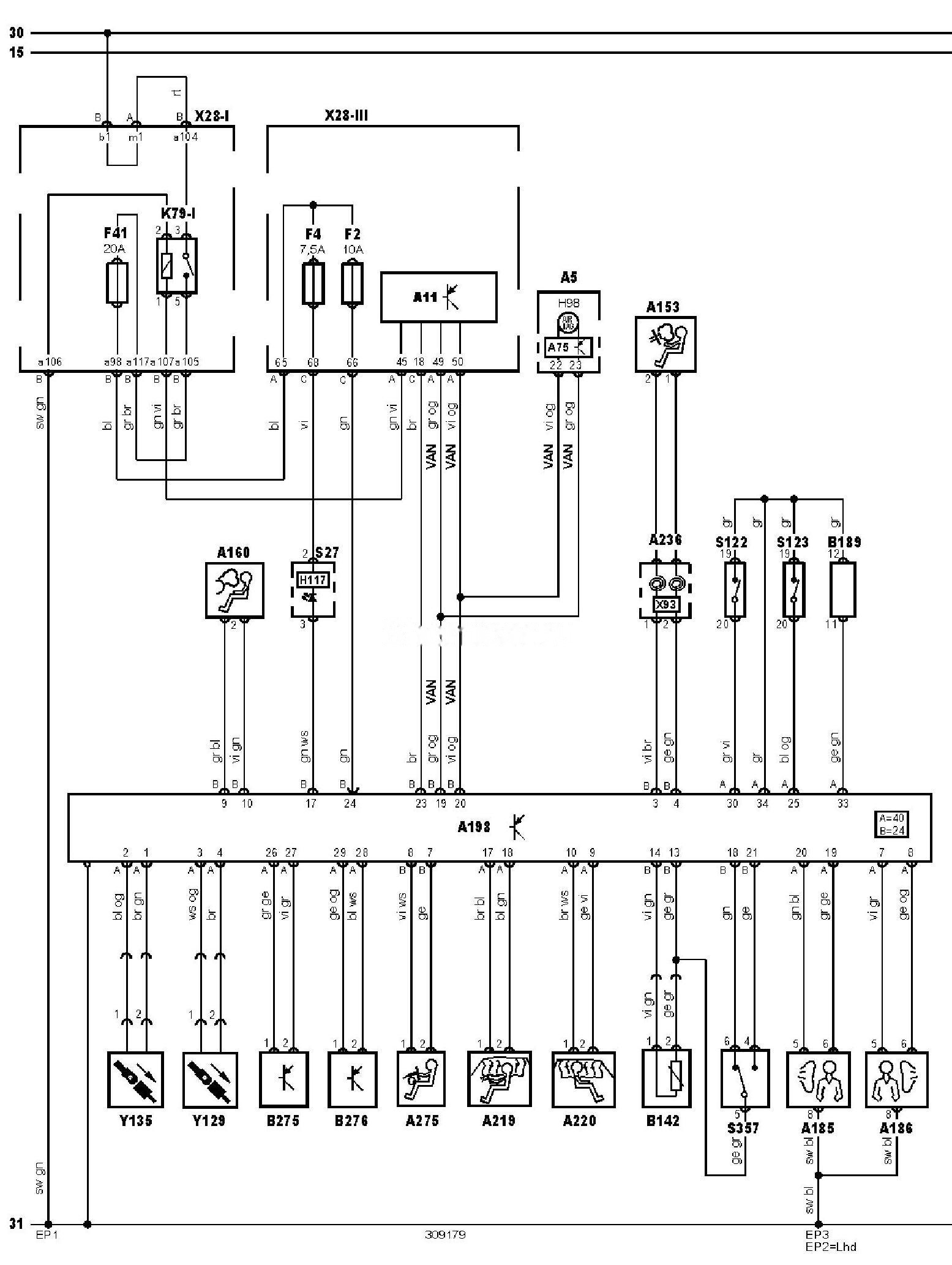

Електросхема подушок безпеки.
Позначення до електричної схеми Ford Mondeo
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
A75 |
Блок керування комбінацією приборів |
|
A153 |
Подушка безпеки водія |
|
A160 |
Подушка безпеки пасажира |
|
A185 |
Бічна подушка безпеки водія |
|
A186 |
Бічна подушка безпеки пасажира |
|
A198 |
Електронний блок керування SRS |
|
A219 |
Бічна шторка безпеки (з боку водія) |
|
A220 |
Бічна шторка безпеки (з боку пасажира) |
|
A236 |
Блок керування електрообладнанням рульової колонки |
|
A275 |
Блок керування подушкою безпеки для захисту колін водія |
|
B142 Датчик удару, одинарний (SRS) |
|
|
B189 Датчик наявності пасажира на сидінні |
|
|
B275 Датчик удару SRS (шторка безпеки), з боку пасажира |
|
|
B276 Датчик удару SRS (шторка безпеки), з боку водія |
|
|
F2 |
Запобіжник |
|
F4 |
Запобіжник |
|
F41 |
Запобіжник |
|
H98 |
Індикатор SRS |
|
H117 |
Індикатор вимкнення подушки безпеки пасажира |
|
S27 |
Вимикач аварійної сигналізації |
|
S122 Датчик непристебнутого ременя безпеки пасажира |
|
|
S123 Датчик непристебнутого ременя безпеки водія |
|
|
S357 |
Вимикач примусового вимкнення подушки безпеки пасажира |
|
VAN |
Шина даних VAN |
|
X93 |
Спіральний провід (SRS) |
|
Y129 |
Переднатягувач ременя безпеки пасажира |
|
Y135 |
Переднатягувач ременя безпеки водія |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
