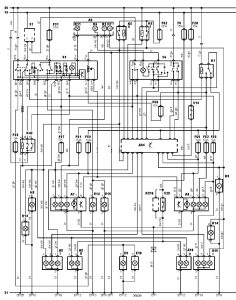

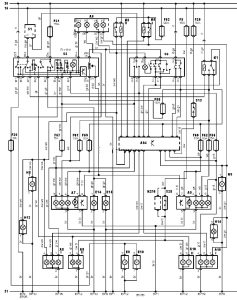

Електрична схема ламп зовнішнього освітлення автомобіля Ford Galaxy 1995, 1996, 1997, 1998, 1999, 2000 року випуску.
Електросхема ламп зовнішнього освітлення — Без системи освітлення в денний час.
Позначення до електричної схеми Ford Galaxy
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A7 |
Ліва фара в зборі |
|
A81 |
Лівий задній ліхтар в зборі |
|
A82 |
Лівий задній ліхтар в зборі |
|
A9 |
Права фара в зборі |
|
A101 |
Правий задній ліхтар в зборі |
|
A102 |
Правий задній ліхтар в зборі |
|
A40 |
Блок системи перевірки справності ламп |
|
EP1 |
Точка маси |
|
EP18 |
Точка маси |
|
EP2 |
Точка маси |
|
EP23 |
Точка маси |
|
EP3 |
Точка маси |
|
EP4 |
Точка маси |
|
EP8 |
Точка маси |
|
E9 |
Лампа підсвічування номерного знака (ліва або єдина) |
|
E10 |
Лампа підсвічування номерного знака (права) |
|
E11 |
Лампа(и) підсвічування комбінації приборів |
|
E12 |
Лампа освітлення салону (передня) |
|
E14 |
Лампа протитуманної фари (лівої) |
|
E15 |
Лампа протитуманної фари (правої) |
|
E20 |
Лампа ліхтаря заднього ходу (лівого або єдиного) |
|
E21 |
Лампа ліхтаря заднього ходу (правого) |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F3 |
Запобіжник |
|
F7 |
Запобіжник |
|
F8 |
Запобіжник |
|
F10 |
Запобіжник |
|
F11 |
Запобіжник |
|
F12 |
Запобіжник |
|
F14 |
Запобіжник |
|
F17 |
Запобіжник |
|
F20 |
Запобіжник |
|
H2 |
Індикатор увімкнення дальнього світла фар |
|
H6 |
Індикатор покажчиків повороту (лівий або єдиний) |
|
H7 |
Індикатор покажчиків повороту (правий) |
|
H8 |
Лампа лівого переднього покажчика повороту |
|
H9 |
Лампа правого переднього покажчика повороту |
|
H10 |
Індикатор зарядки акумуляторної батареї |
|
H11 |
Індикатор зарядки акумуляторної батареї |
|
H13 |
Лівий повторювач покажчиків повороту |
|
H14 |
Правий повторювач покажчиків повороту |
|
K1 |
Реле фар |
|
K2 |
Реле протитуманних фар |
|
K5 |
Реле-переривник покажчиків повороту |
|
K216 |
Реле системи управління трансмісією |
|
M35 |
Електродвигун насоса омивача лобового скла |
|
M36 |
Електродвигун насоса омивача лобового скла |
|
S3 |
Вимикач фар |
|
S6 |
Комбінований перемикач |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S28 |
Вимикач ліхтарів заднього ходу |
|
S202 |
Вимикач приводу закриття багажника / задніх дверей |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
