Електрична схема ламп зовнішнього освітлення автомобіля Ford Galaxy 1995, 1996, 1997, 1998, 1999, 2000 року випуску.

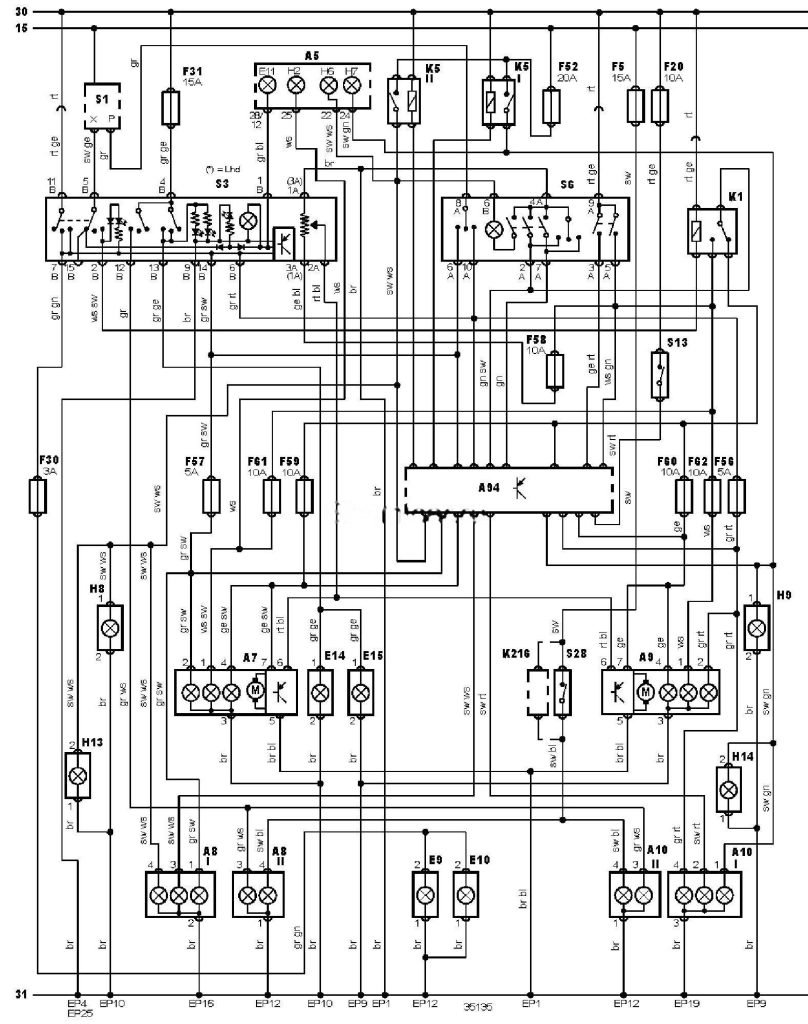

Електросхема ламп зовнішнього освітлення — Без системи освітлення в денний час.
Позначення до електричної схеми Ford Galaxy
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A7 |
Ліва фара в зборі |
|
A8 |
Лівий задній ліхтар в зборі |
|
A9 |
Права фара в зборі |
|
A10 |
Правий задній ліхтар в зборі |
|
A94 |
Інтегроване реле/блок управління |
|
EP1 |
Точка маси |
|
EP10 |
Точка маси |
|
EP12 |
Точка маси |
|
EP16 |
Точка маси |
|
EP19 |
Точка маси |
|
EP25 |
Точка маси |
|
EP4 |
Точка маси |
|
EP9 |
Точка маси |
|
E9 |
Лампа підсвічування номерного знака (ліва або єдина) |
|
E10 |
Лампа підсвічування номерного знака (права) |
|
E11 |
Лампа(и) підсвічування комбінації приборів |
|
E14 |
Лампа протитуманної фари (лівої) |
|
E15 |
Лампа протитуманної фари (правої) |
|
F5 |
Запобіжник |
|
F20 |
Запобіжник |
|
F30 |
Запобіжник |
|
F31 |
Запобіжник |
|
F52 |
Запобіжник |
|
F56 |
Запобіжник |
|
F57 |
Запобіжник |
|
F58 |
Запобіжник |
|
F59 |
Запобіжник |
|
F60 |
Запобіжник |
|
F61 |
Запобіжник |
|
F62 |
Запобіжник |
|
H2 |
Індикатор увімкнення дальнього світла фар |
|
H6 |
Індикатор покажчиків повороту (лівий або єдиний) |
|
H7 |
Індикатор покажчиків повороту (правий) |
|
H8 |
Лампа лівого переднього покажчика повороту |
|
H9 |
Лампа правого переднього покажчика повороту |
|
H13 |
Лівий повторювач покажчиків повороту |
|
H14 |
Правий повторювач покажчиків повороту |
|
K1 |
Реле фар |
|
K5 |
Реле-переривник покажчиків повороту |
|
K216 |
Реле системи управління трансмісією |
|
S1 |
Замок запалювання |
|
S3 |
Вимикач фар |
|
S6 |
Комбінований перемикач |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S28 |
Вимикач ліхтарів заднього ходу |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
