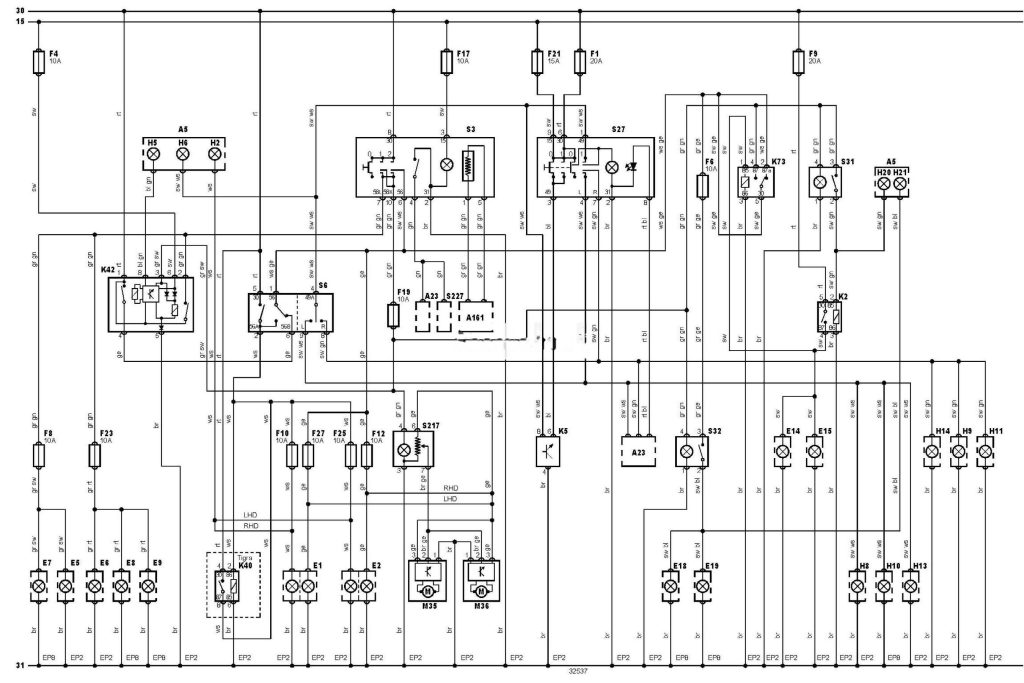

Електрична схема зовнішнього освітлення Opel Combo-B 1993, 1994, 1995, 1996, 1997,1998, 1999 року випуску.
Електросхема ламп зовнішнього освітлення — Фари та задні ліхтарі.
Позначення до електричної схеми Opel Combo-B
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A23 |
Блок керування протиугінною системою |
|
A161 |
Багатофункціональний дисплей |
|
EP2 |
Точка маси |
|
EP8 |
Точка маси |
|
E1 |
Лампа лівої фари |
|
E2 |
Лампа правої фари |
|
E5 |
Лампа лівого переднього габариту |
|
E6 |
Лампа правого переднього габариту |
|
E7 |
Лампа лівого заднього габариту |
|
E8 |
Лампа правого заднього габариту |
|
E9 |
Лампа підсвічування номерного знака (ліва або єдина) |
|
E14 |
Лампа протитуманної фари (лівої) |
|
E15 |
Лампа протитуманної фари (правої) |
|
E18 |
Лампа заднього протитуманного ліхтаря (лівого або єдиного) |
|
E19 |
Лампа заднього протитуманного ліхтаря (правого) |
|
F1 |
Запобіжник |
|
F4 |
Запобіжник |
|
F6 |
Запобіжник |
|
F8 |
Запобіжник |
|
F9 |
Запобіжник |
|
F10 |
Запобіжник |
|
F12 |
Запобіжник |
|
F17 |
Запобіжник |
|
F19 |
Запобіжник |
|
F21 |
Запобіжник |
|
F23 |
Запобіжник |
|
F25 |
Запобіжник |
|
F27 |
Запобіжник |
|
H2 |
Індикатор увімкнення дальнього світла фар |
|
H5 |
Індикатор аварійного тиску моторного масла |
|
H6 |
Індикатор покажчиків повороту (лівий або єдиний) |
|
H8 |
Лампа лівого переднього покажчика повороту |
|
H9 |
Лампа правого переднього покажчика повороту |
|
H10 |
Лампа лівого заднього покажчика повороту |
|
H11 |
Лампа правого заднього покажчика повороту |
|
H13 |
Лівий повторювач покажчиків повороту |
|
H14 |
Правий повторювач покажчиків повороту |
|
H20 |
Індикатор увімкнення протитуманних фар (передніх або єдиних) |
|
H21 |
Індикатор увімкнення задніх протитуманних ліхтарів |
|
K2 |
Реле протитуманних фар |
|
K5 |
Реле-переривник покажчиків повороту |
|
K40 |
Реле дальнього світла фар |
|
K42 |
Реле системи освітлення в денний час |
|
K73 |
Реле задніх протитуманних ліхтарів |
|
M35 |
Електродвигун коректора фар (лівий або єдиний) |
|
M36 |
Електродвигун коректора фар (правий) |
|
S3 |
Вимикач фар |
|
S6 |
Комбінований перемикач |
|
S27 |
Вимикач аварійної сигналізації |
|
S31 |
Вимикач протитуманних фар |
|
S32 |
Вимикач задніх протитуманних ліхтарів |
|
S217 |
Перемикач коректора фар |
|
S227 |
Кінцевий вимикач лівих задніх дверей |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
