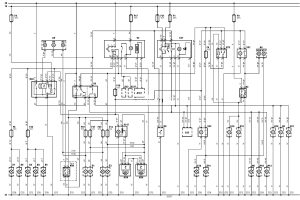

Електрична схема зовнішнього освітлення Opel Combo-B 1993, 1994, 1995, 1996, 1997, 1998, 1999 року випуску.

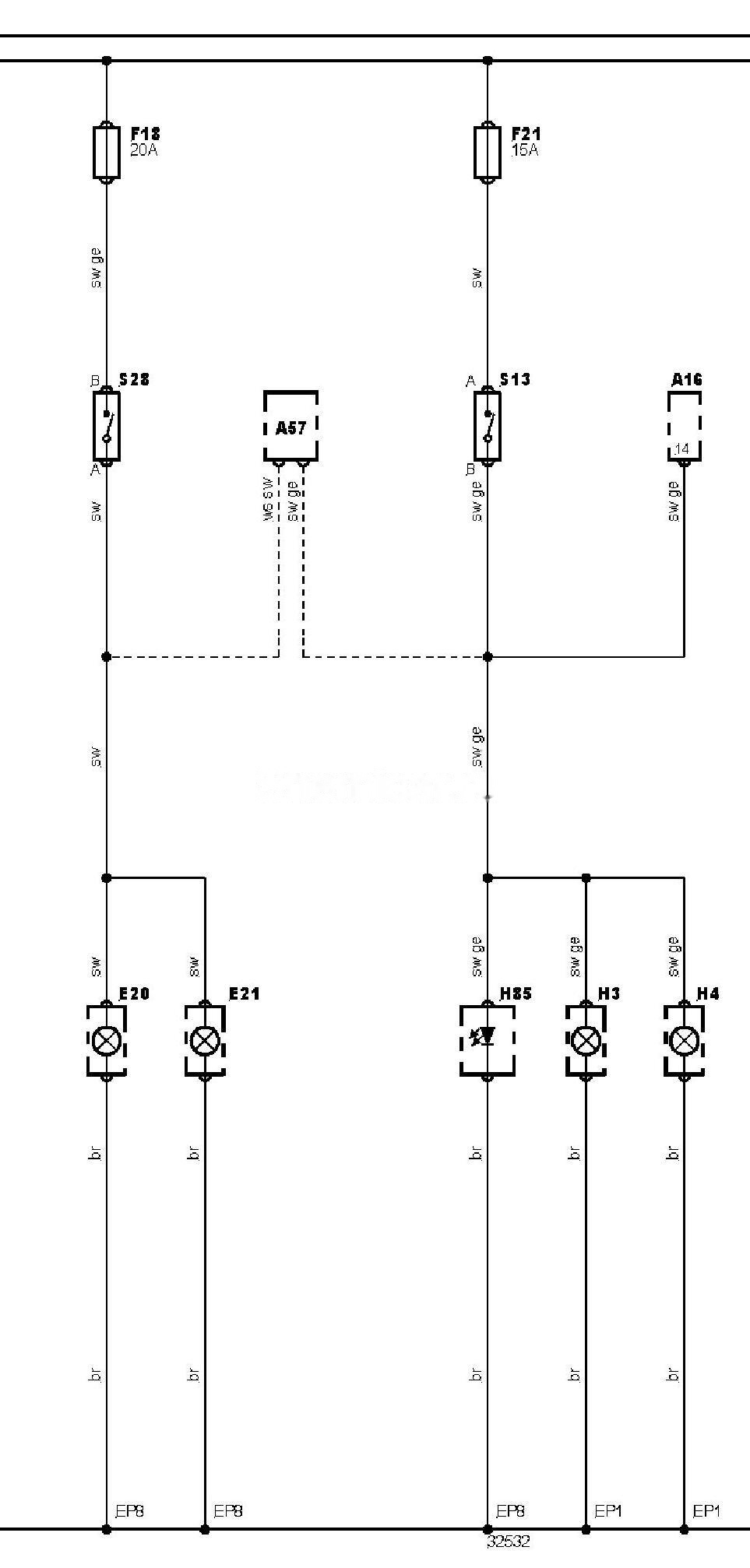

Електросхема ламп зовнішнього освітлення — Стоп-сигнали та ліхтарі заднього ходу.
Позначення до електричної схеми Opel Combo-B
|
15 |
Замок запалювання — запалювання УВІМК. |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A16 |
Електронний блок керування ABS |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
EP1 |
Точка маси |
|
EP8 |
Точка маси |
|
E20 |
Лампа ліхтаря заднього ходу (лівого або єдиного) |
|
E21 |
Лампа ліхтаря заднього ходу (правого) |
|
F18 |
Запобіжник |
|
F21 |
Запобіжник |
|
H3 |
Лампа лівого стоп-сигналу |
|
H4 |
Лампа правого стоп-сигналу |
|
H85 |
Лампа центрального стоп-сигналу |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S28 |
Вимикач ліхтарів заднього ходу |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
