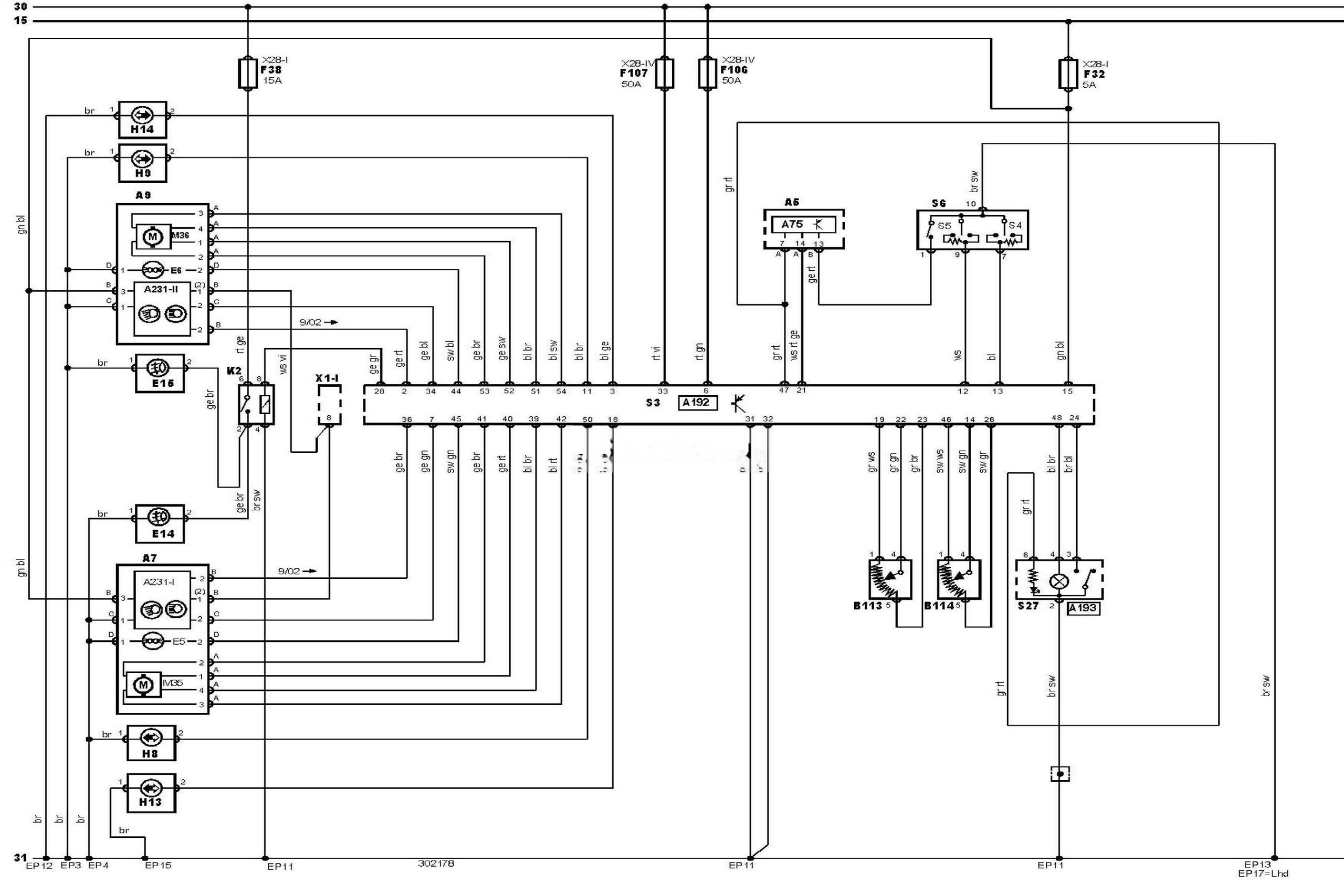

Електросхема зовнішнього освітлення тип 4 BMW 3 (E46)

15

Замок запалювання — запалювання УВІМКНЕНО

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A7

Ліва фара в зборі

A9

Права фара в зборі

A75

Блок керування комбінацією приборів

A192

Блок керування освітленням

A193

Багатофункціональний перемикач в зборі

A231-1

Блок керування ксеноновими фарами 1

A231-2

Блок керування ксеноновими фарами 2

B113

Датчик висоти положення кузова (передній)

B114

Датчик висоти положення кузова (задній)

EP11

Точка маси

EP12

Точка маси

EP13

Точка маси

EP15

Точка маси

EP17

Точка маси

EP3

Точка маси

EP4

Точка маси

E5

Лампа лівого переднього габариту

E6

Лампа правого переднього габариту

E14

Лампа протитуманної фари (лівої)

E15

Лампа протитуманної фари (правої)

F32

Запобіжник

F38

Запобіжник

F106

Запобіжник

F107

Запобіжник

H8

Лампа лівого переднього покажчика повороту

H9

Лампа правого переднього покажчика повороту

H13

Лівий повторювач покажчиків повороту

H14

Правий повторювач покажчиків повороту

K2

Реле протитуманних фар

M35

Електродвигун коректора фар (лівий або єдиний)

M36

Електродвигун коректора фар (правий)

S3

Вимикач фар

S4

Перемикач світла фар

S5

Перемикач покажчиків повороту

S6

Комбінований перемикач

S27

Вимикач аварійної сигналізації

X1-1

Діагностичний роз’єм (DLC) 1

X28-1

Блок запобіжників/реле, панель приборів

X28-1V

Замок запалювання — “ACC”

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
