Електрична схема зовнішнього освітлення Opel Combo-С 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 року випуску.

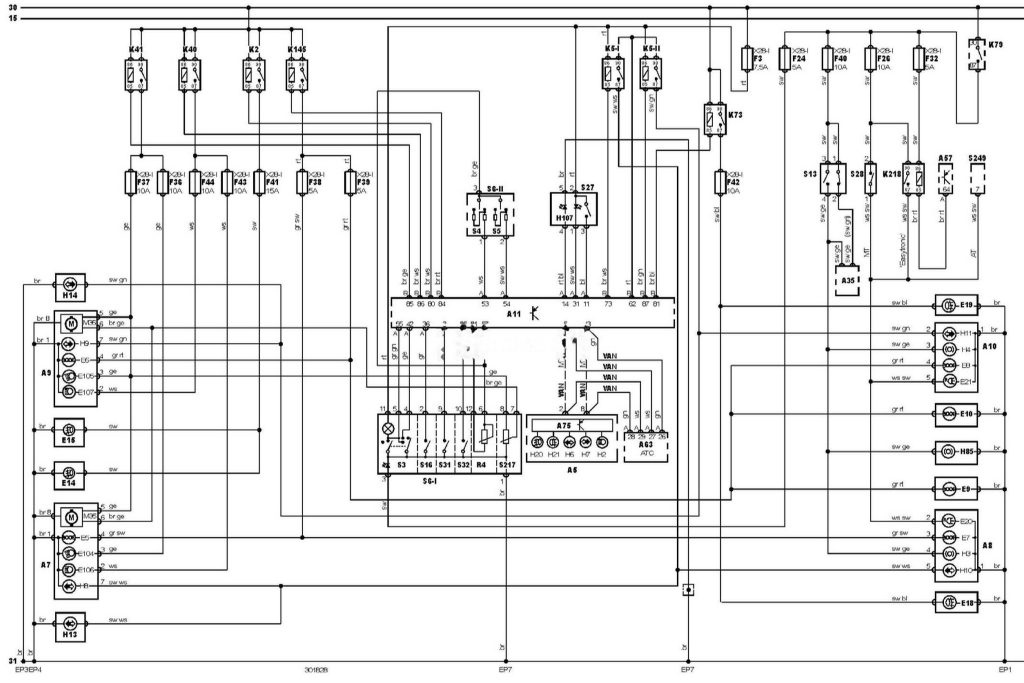

Електросхема ламп зовнішнього освітлення — без ксенонових фар (LHD) (2003-).
Позначення до електричної схеми Opel Combo-С
|
15 |
Замок запалювання — запалювання УВІМКН |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A7 |
Ліва фара в зборі |
|
A8 |
Лівий задній ліхтар в зборі |
|
A9 |
Права фара в зборі |
|
A10 |
Правий задній ліхтар в зборі |
|
A11 |
Багатофункціональний блок керування |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
A63 |
Електронний блок керування кондиціонером |
|
A75 |
Блок керування комбінацією приборів |
|
EP1 |
Точка маси |
|
EP3 |
Точка маси |
|
EP4 |
Точка маси |
|
EP7 |
Точка маси |
|
E5 |
Лампа лівого переднього габариту |
|
E6 |
Лампа правого переднього габариту |
|
E7 |
Лампа лівого заднього габариту |
|
E8 |
Лампа правого заднього габариту |
|
E9 |
Лампа підсвічування номерного знака (ліва або єдина) |
|
E10 |
Лампа підсвічування номерного знака (права) |
|
E14 |
Лампа протитуманної фари (лівої) |
|
E15 |
Лампа протитуманної фари (правої) |
|
E18 |
Лампа заднього протитуманного ліхтаря (лівого або єдиного) |
|
E19 |
Лампа заднього протитуманного ліхтаря (правого) |
|
E20 |
Лампа ліхтаря заднього ходу (лівого або єдиного) |
|
E21 |
Лампа ліхтаря заднього ходу (правого) |
|
E104 |
Лампа ближнього світла (ліва) |
|
E105 |
Лампа ближнього світла (права) |
|
E106 |
Лампа дальнього світла (ліва) |
|
E107 |
Лампа дальнього світла (права) |
|
F3 |
Запобіжник |
|
F24 |
Запобіжник |
|
F26 |
Запобіжник |
|
F32 |
Запобіжник |
|
F36 |
Запобіжник |
|
F37 |
Запобіжник |
|
F38 |
Запобіжник |
|
F39 |
Запобіжник |
|
F40 |
Запобіжник |
|
F41 |
Запобіжник |
|
F42 |
Запобіжник |
|
F43 |
Запобіжник |
|
F44 |
Запобіжник |
|
H2 |
Індикатор увімкнення дальнього світла фар |
|
H3 |
Лампа лівого стоп-сигналу |
|
H4 |
Лампа правого стоп-сигналу |
|
H6 |
Індикатор покажчиків повороту (лівий або єдиний) |
|
H7 |
Індикатор покажчиків повороту (правий) |
|
H8 |
Лампа лівого переднього покажчика повороту |
|
H9 |
Лампа правого переднього покажчика повороту |
|
H10 |
Лампа лівого заднього покажчика повороту |
|
H11 |
Лампа правого заднього покажчика повороту |
|
H13 |
Лівий повторювач покажчиків повороту |
|
H14 |
Правий повторювач покажчиків повороту |
|
H20 |
Індикатор увімкнення протитуманних фар (передніх або єдиних) |
|
H21 |
Індикатор увімкнення задніх протитуманних ліхтарів |
|
H85 |
Лампа центрального стоп-сигналу |
|
H107 |
Індикатор протиугонної системи |
|
K2 |
Реле протитуманних фар |
|
K5-1 |
Реле-переривач покажчиків повороту 1 |
|
K5-2 |
Реле-переривач покажчиків повороту 2 |
|
K40 |
Реле дальнього світла фар |
|
K41 |
Реле ближнього світла фар |
|
K73 |
Реле задніх протитуманних ліхтарів |
|
K79 |
Реле основних ланцюгів запалювання |
|
K145 |
Реле габаритів |
|
K218 |
Реле ліхтарів заднього ходу |
|
M35 |
Електродвигун коректора фар (лівий або єдиний) |
|
M36 |
Електродвигун коректора фар (правий) |
|
R4 |
Реостат підсвічування комбінації приборів |
|
S3 |
Вимикач фар |
|
S4 |
Перемикач світла фар |
|
S5 |
Перемикач покажчиків повороту |
|
S6-1 |
Комбінований перемикач 1 |
|
S6-2 |
Комбінований перемикач 2 |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S16 |
Вимикач освітлення салону |
|
S27 |
Вимикач аварійної сигналізації |
|
S28 |
Вимикач ліхтарів заднього ходу |
|
S31 |
Вимикач протитуманних фар |
|
S32 |
Вимикач задніх протитуманних ліхтарів |
|
S217 |
Перемикач коректора фар |
|
S249 |
Датчик положення селектора |
|
VAN |
Шина даних VAN |
|
X28-1 |
Замок запалювання — “ACC” |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
