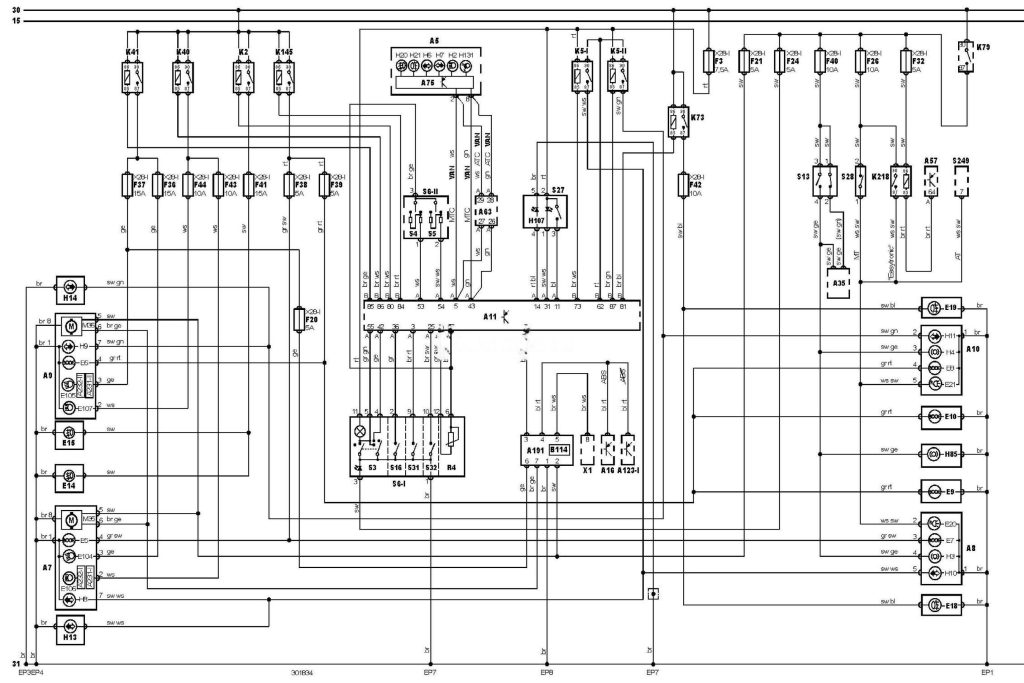

Електросхема зовнішнього освітлення тип 6 Opel Combo-С

15

Замок запалювання — запалювання УВІМКНЕНО

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A7

Ліва фара в зборі

A8

Лівий задній ліхтар в зборі

A9

Права фара в зборі

A10

Правий задній ліхтар в зборі

A11

Багатофункціональний блок керування

A16

Електронний блок керування ABS

A35

Електронний блок керування двигуном (ECM)

A57

Електронний блок керування трансмісією (TCM)

A63

Електронний блок керування кондиціонером

A75

Блок керування комбінацією приборів

A123-1

Підсилювач сигналу датчика швидкості автомобіля 1

A191

Блок керування коректором фар

A231-1

Блок керування ксеноновими фарами 1

A231-2

Блок керування ксеноновими фарами 2

A232-1

Блок увімкнення ксенонових фар 1

A232-2

Блок увімкнення ксенонових фар 2

B114

Датчик висоти положення кузова (задній)

EP1

Точка маси

EP3

Точка маси

EP4

Точка маси

EP7

Точка маси

EP8

Точка маси

E5

Лампа лівого переднього габариту

E6

Лампа правого переднього габариту

E7

Лампа лівого заднього габариту

E8

Лампа правого заднього габариту

E9

Лампа підсвічування номерного знака (ліва або єдина)

E10

Лампа підсвічування номерного знака (права)

E14

Лампа протитуманної фари (лівої)

E15

Лампа протитуманної фари (правої)

E18

Лампа заднього протитуманного ліхтаря (лівого або єдиного)

E19

Лампа заднього протитуманного ліхтаря (правого)

E20

Лампа ліхтаря заднього ходу (лівого або єдиного)

E21

Лампа ліхтаря заднього ходу (правого)

E104

Лампа ближнього світла (ліва)

E105

Лампа ближнього світла (права)

E106

Лампа дальнього світла (ліва)

E107

Лампа дальнього світла (права)

F3

Запобіжник

F20

Запобіжник

F21

Запобіжник

F24

Запобіжник

F26

Запобіжник

F32

Запобіжник

F36

Запобіжник

F37

Запобіжник

F38

Запобіжник

F39

Запобіжник

F40

Запобіжник

F41

Запобіжник

F42

Запобіжник

F43

Запобіжник

F44

Запобіжник

H2

Індикатор увімкнення дальнього світла фар

H3

Лампа лівого стоп-сигналу

H4

Лампа правого стоп-сигналу

H6

Індикатор покажчиків повороту (лівий або єдиний)

H7

Індикатор покажчиків повороту (правий)

H8

Лампа лівого переднього покажчика повороту

H9

Лампа правого переднього покажчика повороту

H10

Лампа лівого заднього покажчика повороту

H11

Лампа правого заднього покажчика повороту

H13

Лівий повторювач покажчиків повороту

H14

Правий повторювач покажчиків повороту

H20

Індикатор увімкнення протитуманних фар (передніх або єдиних)

H21

Індикатор увімкнення задніх протитуманних ліхтарів

H85

Лампа центрального стоп-сигналу

H107

Індикатор протиугінної системи

H131

Індикатор ксенонових фар

K2

Реле протитуманних фар

K5-1

Реле-переривач покажчиків повороту 1

K5-2

Реле-переривач покажчиків повороту 2

K40

Реле дальнього світла фар

K41

Реле ближнього світла фар

K73

Реле задніх протитуманних ліхтарів

K79

Реле основних ланцюгів запалювання

K145

Реле габаритів

K218

Реле ліхтарів заднього ходу

M35

Електродвигун коректора фар (лівий або єдиний)

M36

Електродвигун коректора фар (правий)

R4

Реостат підсвічування комбінації приборів

S3

Вимикач фар

S4

Перемикач світла фар

S5

Перемикач покажчиків повороту

S6-1

Комбінований перемикач 1

S6-2

Комбінований перемикач 2

S13

Вимикач стоп-сигналів (датчик положення педалі гальма)

S16

Вимикач освітлення салону

S27

Вимикач аварійної сигналізації

S28

Вимикач ліхтарів заднього ходу

S31

Вимикач протитуманних фар

S32

Вимикач задніх протитуманних ліхтарів

S249

Датчик положення селектора

VAN

Шина даних VAN

X1

Діагностичний роз’єм (DLC)

X28-1

Замок запалювання — “ACC”

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
