Електрична схема звукового сигналу Mercedes Benz A-Class (168) 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

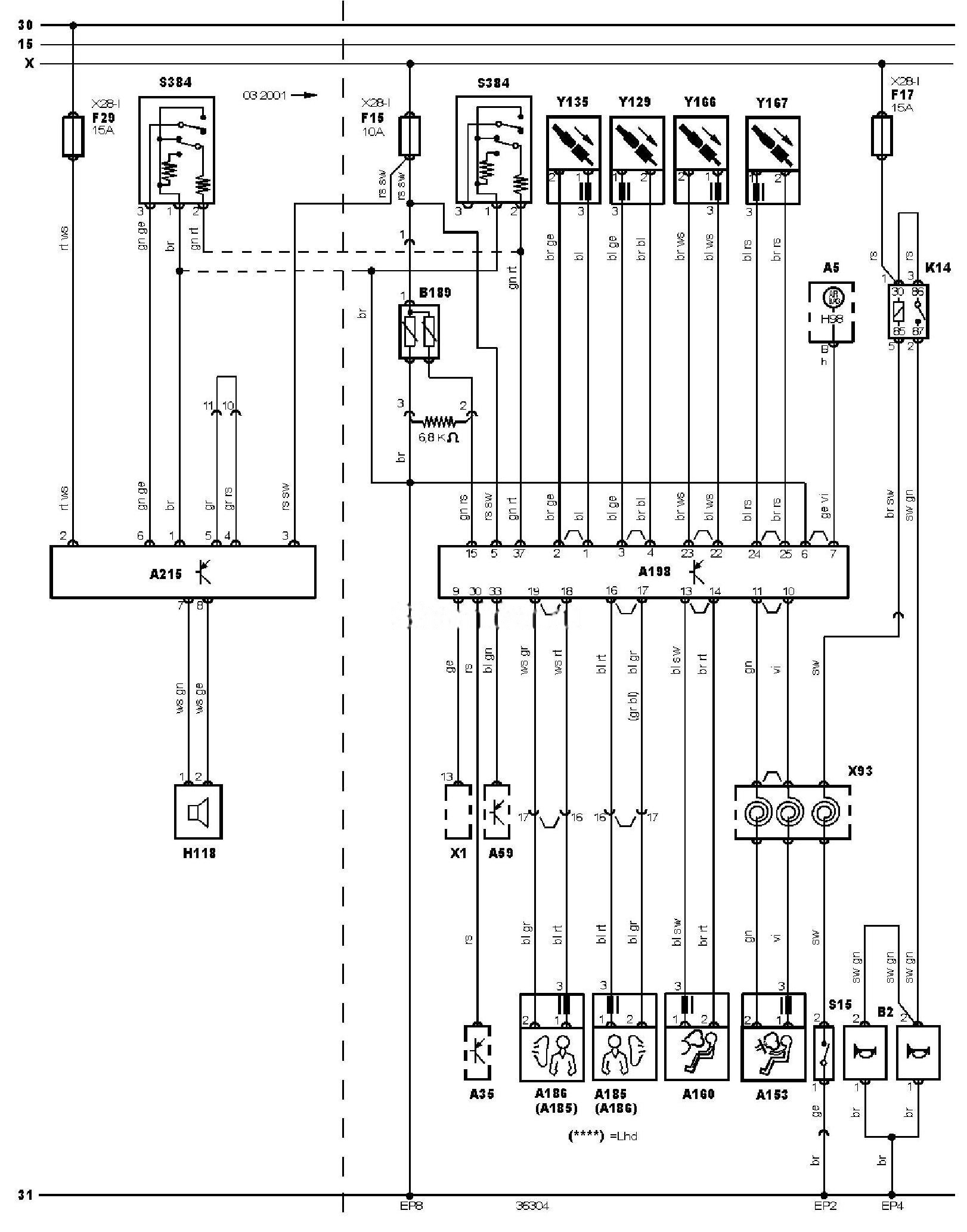

Електросхема звукового сигналу.
Позначення до електричної схеми Mercedes Benz A-Class
|
15 |
Замок запалювання — запалювання УВІМКН |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приладів |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A59 |
Блок перемикачів керування електроприводом склопідйомників |
|
A153 |
Подушка безпеки водія |
|
A160 |
Подушка безпеки пасажира |
|
A185 |
Бічна подушка безпеки водія |
|
A186 |
Бічна подушка безпеки пасажира |
|
A198 |
Електронний блок керування SRS |
|
A215 |
Блок системи розпізнавання наявності пасажира |
|
B2 |
Звуковий сигнал (подвійний) |
|
B189 |
Датчик наявності пасажира на сидінні |
|
EP2 |
Точка маси |
|
EP4 |
Точка маси |
|
EP8 |
Точка маси |
|
F15 |
Запобіжник |
|
F17 |
Запобіжник |
|
F29 |
Запобіжник |
|
H98 |
Індикатор SRS |
|
H118 |
Зуммер попередження про наявність пасажира на сидінні |
|
K14 |
Реле звукового сигналу |
|
S15 |
Вимикач звукового сигналу |
|
S384 |
Датчик наявності пасажира |
|
X |
Замок запалювання — “ACC” |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X93 |
Спіральний провід (SRS) |
|
Y129 |
Переднатягувач ременя безпеки пасажира |
|
Y135 |
Переднатягувач ременя безпеки водія |
|
Y166 |
Переднатягувач ременя безпеки (лівий задній) |
|
Y167 |
Переднатягувач ременя безпеки (правий задній) |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
