Електрична схема звукового сигналу Mercedes Benz E-Class (211) 2005, 2006 року випуску.

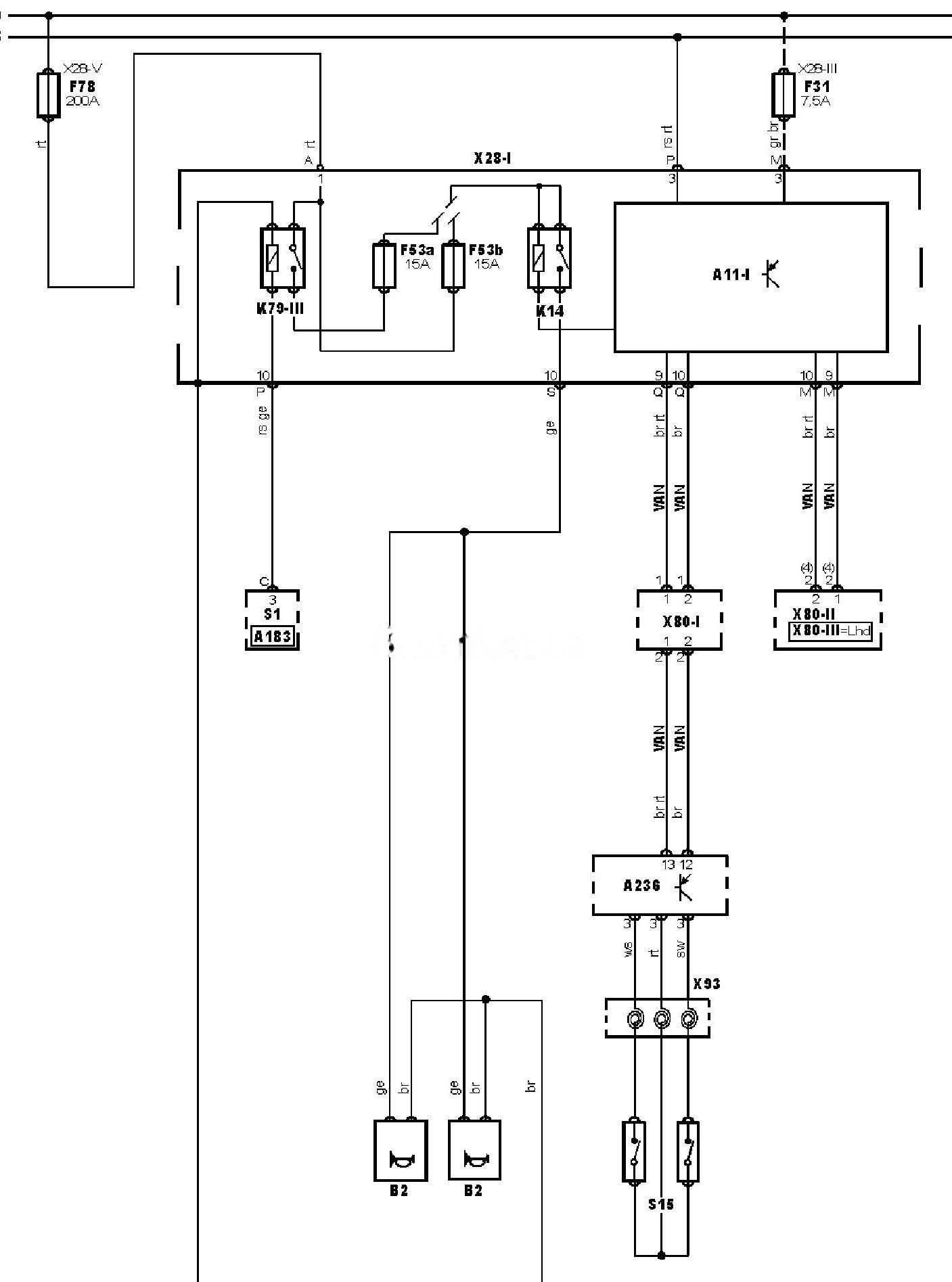

Електросхема звукового сигналу.
Позначення до електричної схеми Mercedes Benz Е-Class
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A183 |
Блок керування замком запалювання |
|
A236 |
Блок керування електрообладнанням рульової колонки |
|
B2 |
Звуковий сигнал (подвійний) |
|
EP4 |
Точка маси |
|
EP8 |
Точка маси |
|
F53a |
Запобіжник |
|
F53b |
Запобіжник |
|
F31 |
Запобіжник |
|
F78 |
Запобіжник |
|
K14 |
Реле звукового сигналу |
|
K79-3 |
Реле 3 основних ланцюгів |
|
S1 |
Замок запалювання |
|
S15 |
Вимикач звукового сигналу |
|
VAN |
Шина даних VAN |
|
X28-1 |
Блок запобіжників/реле, моторний відсік |
|
X28-3 |
Блок запобіжників/реле, панель приладів |
|
X28-V |
Блок запобіжників/реле, ніша запасного колеса |
|
X80-1 |
Роз’єм 1 шини даних |
|
X80-2 |
Роз’єм 2 шини даних |
|
X80-3 |
Роз’єм 3 шини даних |
|
X93 |
Спіральний провід (SRS) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
