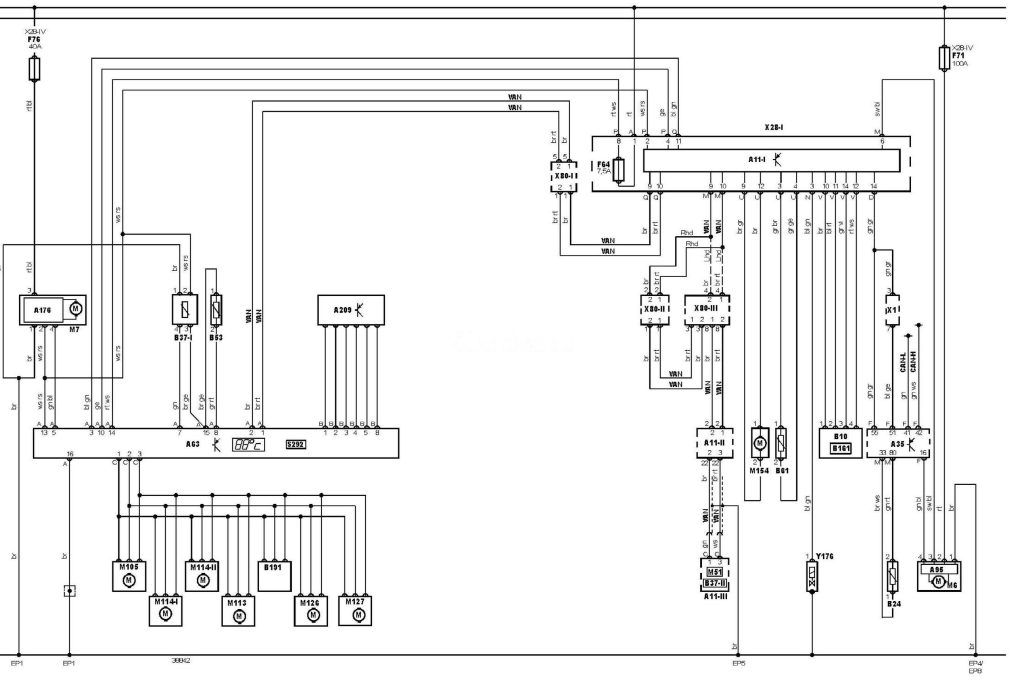

Електрична схема кондиціонера Mercedes Benz E-Class (211) 2005, 2006 року випуску.

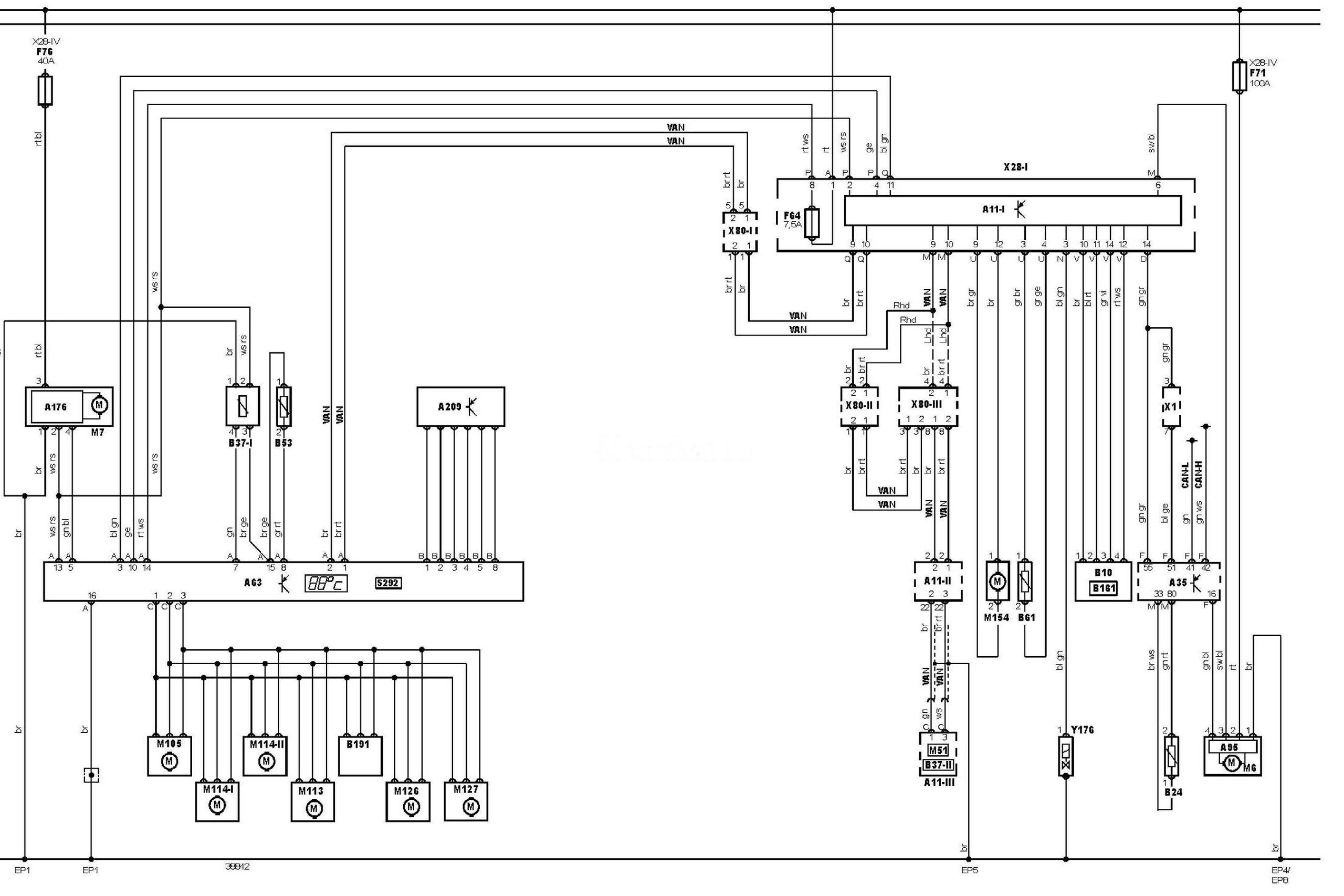

Електросхема кондиціонера — Двох-зонна.
Позначення до електричної схеми Mercedes Benz Е-Class
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A11-2 |
Багатофункціональний блок керування 2 |
|
A11-3 |
Багатофункціональний блок керування 3 |
|
A35 |
Електронний блок керування двигуном |
|
A63 |
Електронний блок керування кондиціонером |
|
A95 |
Блок керування електродвигуном вентилятора системи охолодження |
|
A176 |
Блок керування електродвигуном вентилятора кондиціонера/опалювача |
|
A209 |
Блок керування центральною заслінкою кондиціонера/опалювача |
|
B10 |
Датчик температури холодоагенту системи кондиціонування |
|
B24 |
Датчик температури охолоджувальної рідини |
|
B37-1 |
Датчик температури повітря в салоні |
|
B37-2 |
Датчик температури повітря в салоні |
|
B53 |
Датчик температури за випарником |
|
B61 |
Датчик температури навколишнього повітря |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
B191 |
Датчик вологості повітря на впуску (кондиціонер/опалювач) |
|
CAN-H |
Контролер (шина передачі даних) — висока швидкість |
|
CAN-L |
Контролер (шина передачі даних) — низька швидкість |
|
F64 |
Запобіжник |
|
F71 |
Запобіжник |
|
F76 |
Запобіжник |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M51 |
Вентилятор датчика температури повітря в салоні |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
M113 |
Електродвигун приводу заслінки обдування скла |
|
M114-1 |
Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач) |
|
M114-2 |
Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач) |
|
M126 |
Електродвигун приводу заслінки подачі повітря до ніг |
|
M127 |
Електродвигун приводу заслінки змішування потоків повітря (центр) (кондиціонер/опалювач) |
|
M154 |
Електродвигун регулятора охолоджувальної рідини в опалювачі |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
VAN |
Шина даних VAN |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, моторний відсік |
|
X28-1V |
Блок запобіжників/реле, простір для ніг |
|
X80-1 |
Роз’єм 1 шини даних |
|
X80-2 |
Роз’єм 2 шини даних |
|
X80-3 |
Роз’єм 3 шини даних |
|
Y176 |
Е/м клапан регулювання робочого об’єму компресора кондиціонера |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
