Електрична схема кондиціонера Mercedes Benz E-Class (210) 1995, 1996, 1997 року випуску.

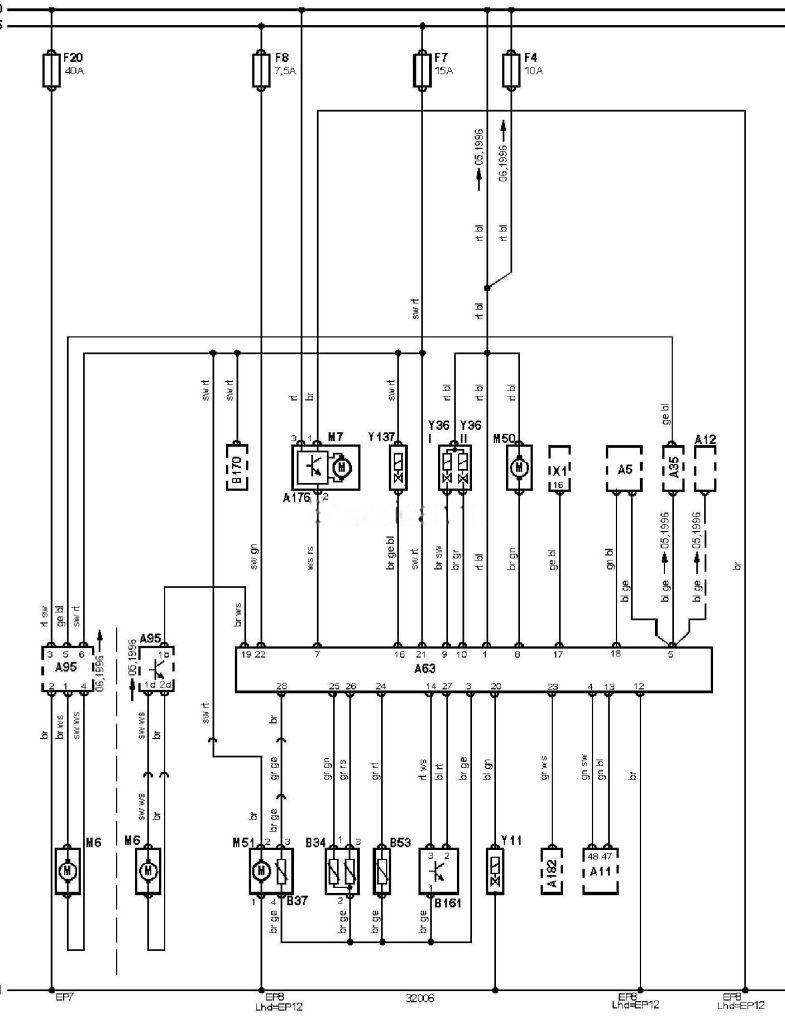

Електросхема кондиціонера — Напівавтоматичне керування температурою (-02.1997).
Позначення до електричної схеми Mercedes Benz Е-Class
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування — ^02/97 |
|
A12 |
Блок керування частотою обертання холостого ходу — ^05/96 |
|
A35 |
Електронний блок керування двигуном |
|
A63 |
Електронний блок керування кондиціонером |
|
A95 |
Блок керування електродвигуном вентилятора системи охолодження |
|
A176 |
Блок керування електродвигуном вентилятора кондиціонера/опалювача |
|
A182 |
Блок керування додатковим опалювачем |
|
B34 |
Датчик температури на виході з опалювача |
|
B37 |
Датчик температури повітря в салоні |
|
B53 |
Датчик температури за випарником |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
B170 |
Датчик чистоти повітря, що надходить в опалювач -06/96-02/97 |
|
F4 |
Запобіжник |
|
F7 |
Запобіжник |
|
F8 |
Запобіжник |
|
F20 |
Запобіжник |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M50 |
Електродвигун насоса системи охолодження |
|
M51 |
Вентилятор датчика температури повітря в салоні |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
|
Y36-1 |
Клапан регулятора охолоджувальної рідини в опалювачі |
|
Y36-2 |
Клапан регулятора охолоджувальної рідини в опалювачі |
|
Y137 |
Електромагнітний клапан приводу заслінки забору повітря (кондиціонер/опалювач) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
