Електросхема дзеркал тип 1 Mercedes Benz E-Class (210)

Електрична схема електропривода дзеркал Mercedes Benz E-Class (210) 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 року випуску.

Електросхема електропривода дзеркал — Без пам’яті.

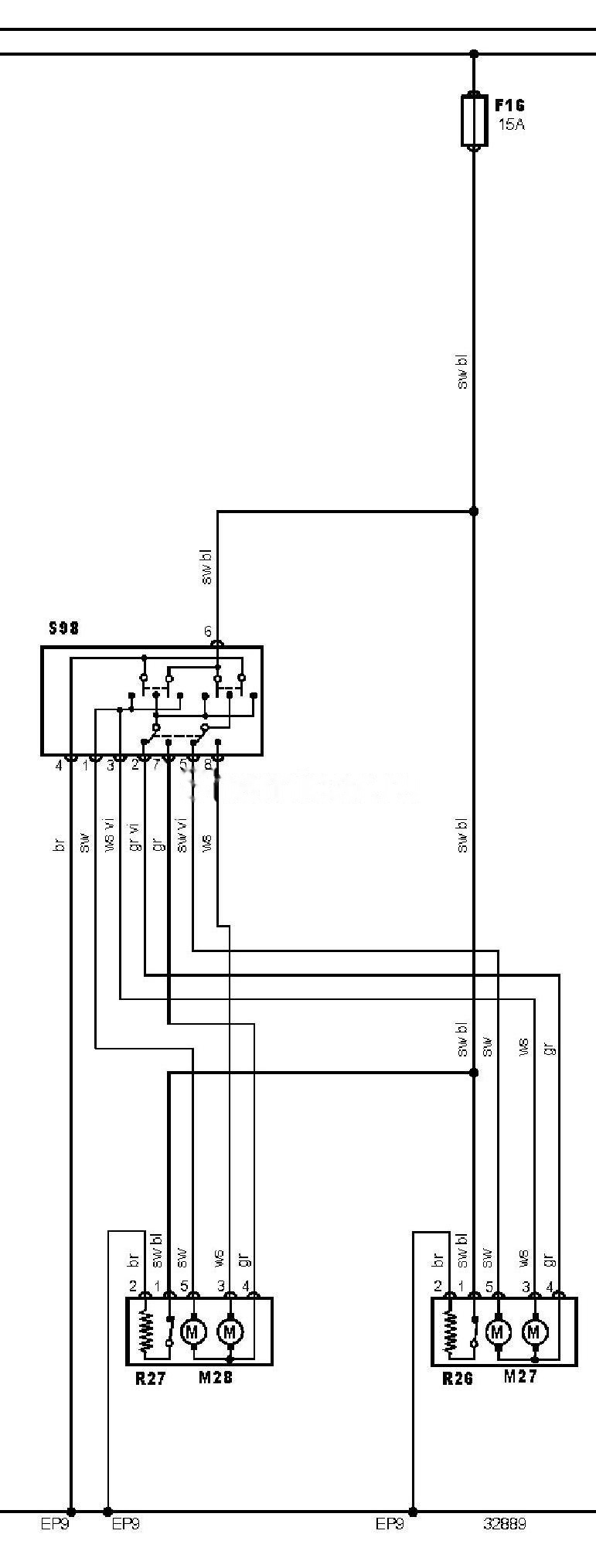

Електросхема дзеркал тип 1 Mercedes Benz E-Class (210) — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Mercedes Benz Е-Class

15	Замок запалювання — запалювання ВКЛ
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
EP9	Точка маси
F16	Запобіжник
M27	Електродвигун привода регулювання дзеркала заднього виду на двері водія
M28	Електродвигун привода регулювання дзеркала заднього виду на двері пасажира
R26	Обігрівач дзеркала заднього виду на двері водія
R27	Обігрівач дзеркала заднього виду на двері пасажира
S98	Перемикач регулювання дзеркал заднього виду

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
