Електросхема ABS Ford Focus (MK2)

Схема з’єднання антиблокувальної системи гальм

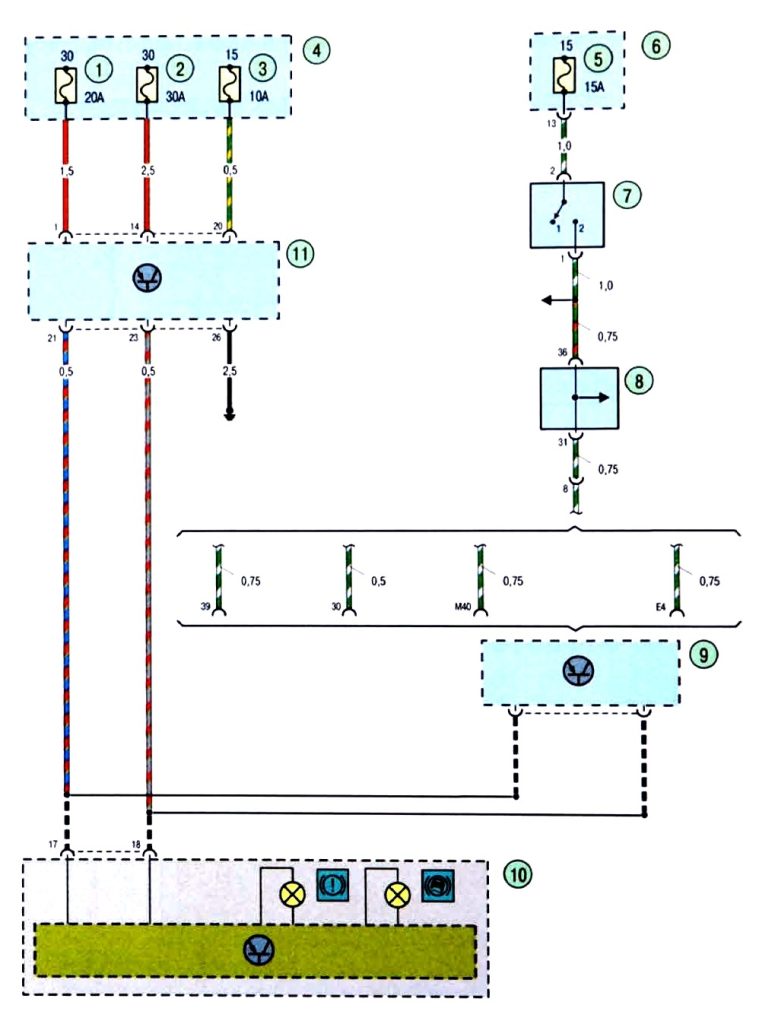

1 — запобіжник 20 А; 2 — запобіжник 30 А; 3 — запобіжник 10 А; 4 — монтажний блок запобіжників; 5 — запобіжник 15 А; 6,8 — монтажний блок запобіжників та реле; 7 — вимикач лампи стоп-сигналу; 9 — електронний блок керування двигуном та трансмісією; 10 — комбінація приладів; 11 — електронний блок антиблокувальної системи гальм

Схема 2

1 — електронний блок антиблокувальної системи гальм; 2 — датчик швидкості обертання правого переднього колеса; 3 — датчик швидкості обертання правого заднього колеса; 4 — датчик швидкості обертання лівого переднього колеса; 5 – датчик швидкості обертання лівого заднього колеса

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og= помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
