Електрична схема ABS Opel Zafira 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 року випуску.

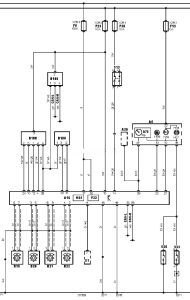

Електросхема ABS — Bosch 5.3/TCS/ESP — з TCS.
Позначення до електричної схеми Opel Zafira
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A16 |
Електронний блок управління ABS |
|
A35 |
Електронний блок управління двигуном |
|
A75 |
Блок управління комбінацією приборів |
|
B19 |
Датчик частоти обертання лівого переднього колеса |
|
B20 |
Датчик частоти обертання правого переднього колеса |
|
B21 |
Датчик частоти обертання лівого заднього колеса |
|
B22 |
Датчик частоти обертання правого заднього колеса |
|
CAN-H |
Контролер (шина передачі даних) — висока швидкість |
|
CAN-L |
Контролер (шина передачі даних) — низька швидкість |
|
EP1 |
Точка заземлення |
|
EP7 |
Точка заземлення |
|
EP8 |
Точка заземлення |
|
F5 |
Запобіжник |
|
F13 |
Запобіжник |
|
F23 |
Запобіжник |
|
F38 |
Запобіжник |
|
H17 |
Індикатор увімкнення стоянкового гальма |
|
H18 |
Індикатор низького рівня гальмівної рідини |
|
H29 |
Індикатор ABS |
|
H99 |
Індикатор протибуксувальної системи |
|
M61 |
Електродвигун насоса |
|
P9 |
Спідометр |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S33 |
Датчик низького рівня гальмівної рідини |
|
S35 |
Датчик увімкнення стоянкового гальма |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, панель приладів |
|
X28-2 |
Блок запобіжників/реле 1, моторний відсік |
|
Y22 |
Модулятор тиску |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
