Електросхема ABS тип 2 Peugeot 106 1

Електрична схема ABS Peugeot 106 1991, 1992, 1993, 1994, 1995, 1996, 1997 року випуску.

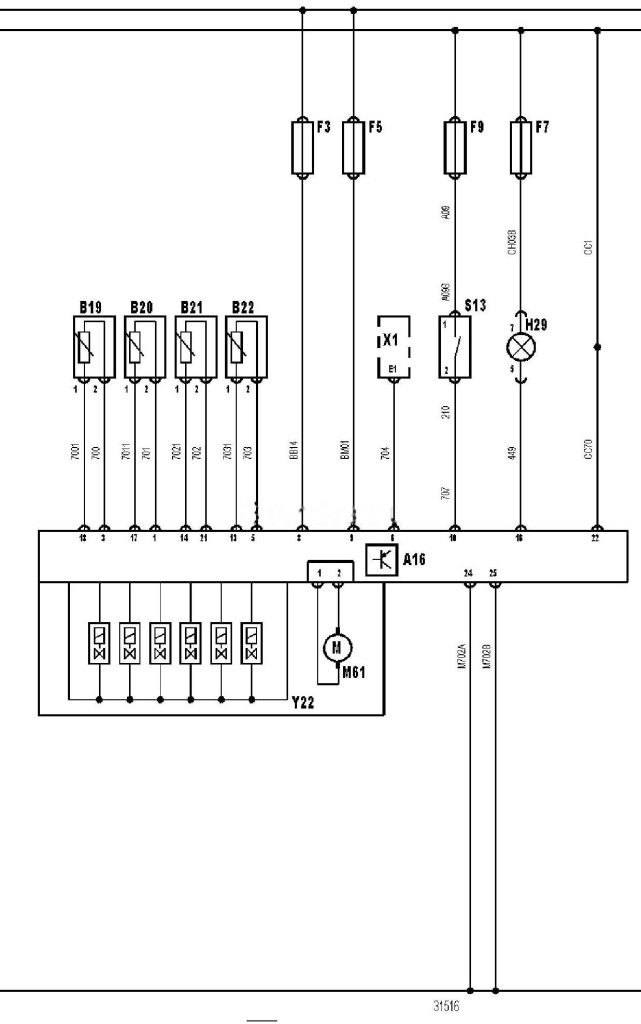

Електросхема ABS — Teves Mk 1V-G1.

Електросхема ABS тип 2 Peugeot 106 1 — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Peugeot 106

15	Замок запалювання — запалювання УВІМК.
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A16	Електронний блок керування
B19	Датчик частоти обертання лівого переднього колеса
B20	Датчик частоти обертання правого переднього колеса
B21	Датчик частоти обертання лівого заднього колеса
B22	Датчик частоти обертання правого заднього колеса
F3	Запобіжник
F5	Запобіжник
F7	Запобіжник
F9	Запобіжник
H29	Індикатор ABS
M61	Електродвигун насоса
S13	Вимикач стоп-сигналів (датчик положення педалі гальма)
X1	Діагностичний роз’єм (DLC)
Y22	Модулятор тиску

Кольори дротів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
