Електрична схема двигуна Peugeot 106 1991, 1992, 1993, 1994, 1995, 1996, 1997 року випуску.

Електросхема системи управління двигуном TU3FJ2 (KFZ): Bosch Motronic MP3.1 — 1.4 літра.

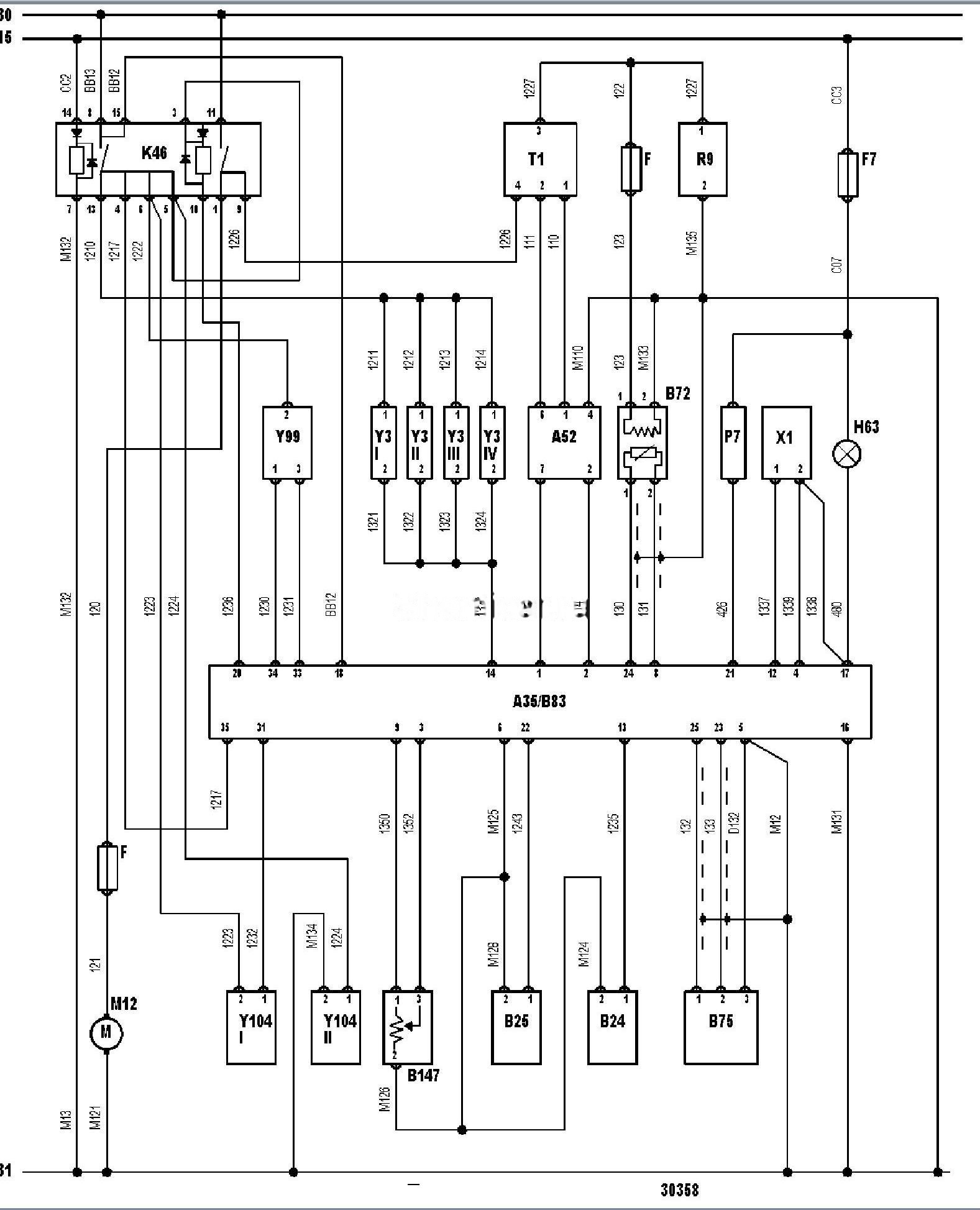

Електросхема двигуна TU3FJ2 тип 2 Peugeot 106 1
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Peugeot 106

15

Замок запалювання — запалювання ВКЛ

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A35

Електронний блок управління двигуном

A52

Комутатор системи запалювання

B24

Датчик температури охолоджуючої рідини

B25

Датчик температури повітря на впуску

B72

Підігрівається кисневий датчик — KFZ

B75

Датчик частоти обертання колінчастого вала

B83

Датчик абсолютного тиску повітря у впускному колекторі

B147

Датчик положення дросельної заслінки

F

Запобіжник

F7

Запобіжник

H63

Індикатор несправності системи управління двигуном (M1L)

K46

Блок реле

M12

Паливний насос

P7

Тахометр

R9

Підігрівач впускного колектора

T1

Котушка запалювання

X1

Діагностичний роз’єм (DLC)

Y31

Форсунка

Y32

Форсунка

Y33

Форсунка

Y31V

Форсунка

Y99

Клапан управління перепуском повітря на холостому ходу

Y1041

Е/м клапан акумулятора парів палива

Y1042

Е/м клапан акумулятора парів палива



Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
