Електрична схема ABS Mercedes Benz С-Class 202 1997, 1998, 1999 року випуску.

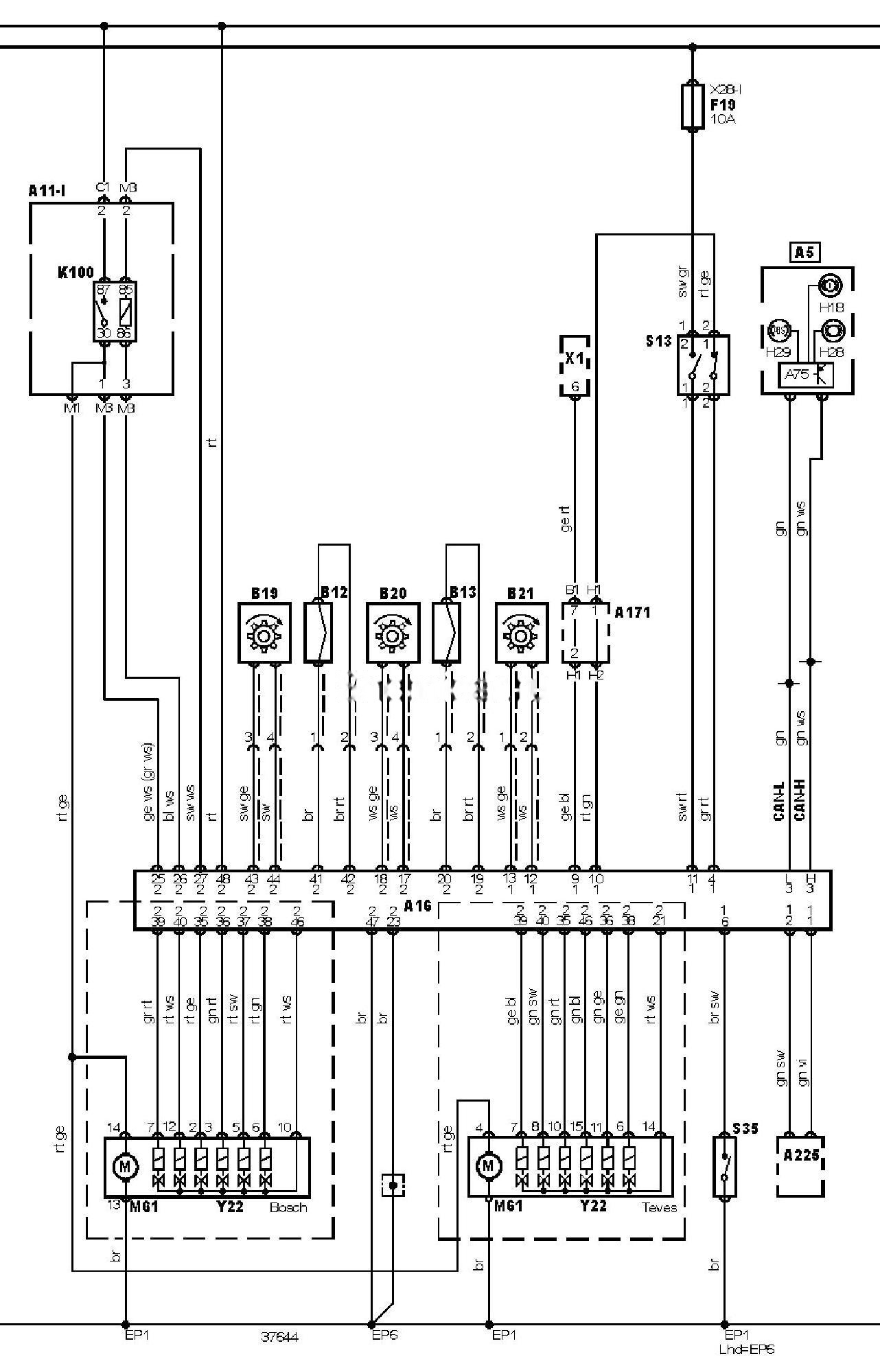

Електросхема ABS — Bosch/ Teves (06.1997-07.1999).
Позначення до електричної схеми Mercedes Benz C-Class
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11-1 |
Багатофункціональний блок керування |
|
A16 |
Електронний блок керування ABS |
|
A75 |
Блок керування комбінацією приборів |
|
A171 |
Блок реле |
|
A225 |
Блок телематики |
|
B12 |
Датчик зносу гальмівної колодки (лівої передньої) |
|
B13 |
Датчик зносу гальмівної колодки (правої передньої) |
|
B19 |
Датчик частоти обертання лівого переднього колеса |
|
B20 |
Датчик частоти обертання правого переднього колеса |
|
B21 |
Датчик частоти обертання заднього колеса |
|
CAN-H |
Контролер (шина передачі даних) — висока швидкість |
|
CAN-L |
Контролер (шина передачі даних) — низька швидкість |
|
EP1 |
Точка заземлення |
|
EP6 |
Точка заземлення |
|
F19 |
Запобіжник |
|
H18 |
Індикатор низького рівня гальмівної рідини |
|
H28 |
Індикатор зносу гальмівних колодок |
|
H29 |
Індикатор ABS |
|
K100 |
Реле електродвигуна насоса |
|
M61 |
Електродвигун насоса |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S35 |
Датчик увімкнення стоянкового гальма |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y22 |
Модулятор тиску |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
