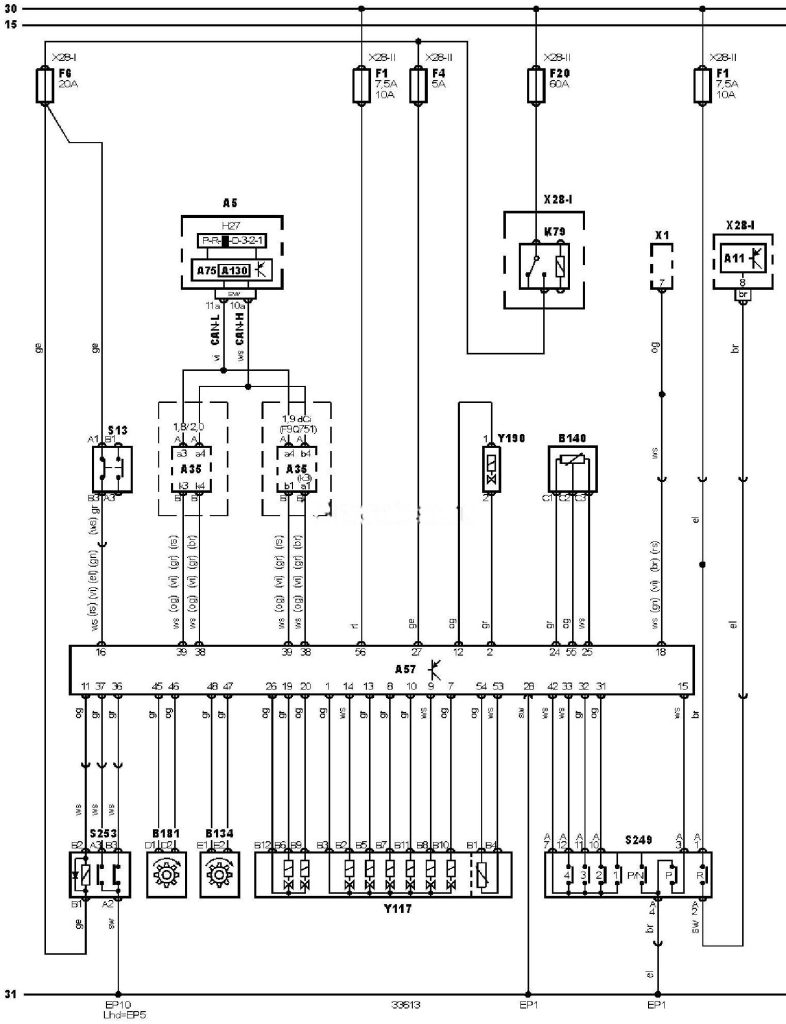

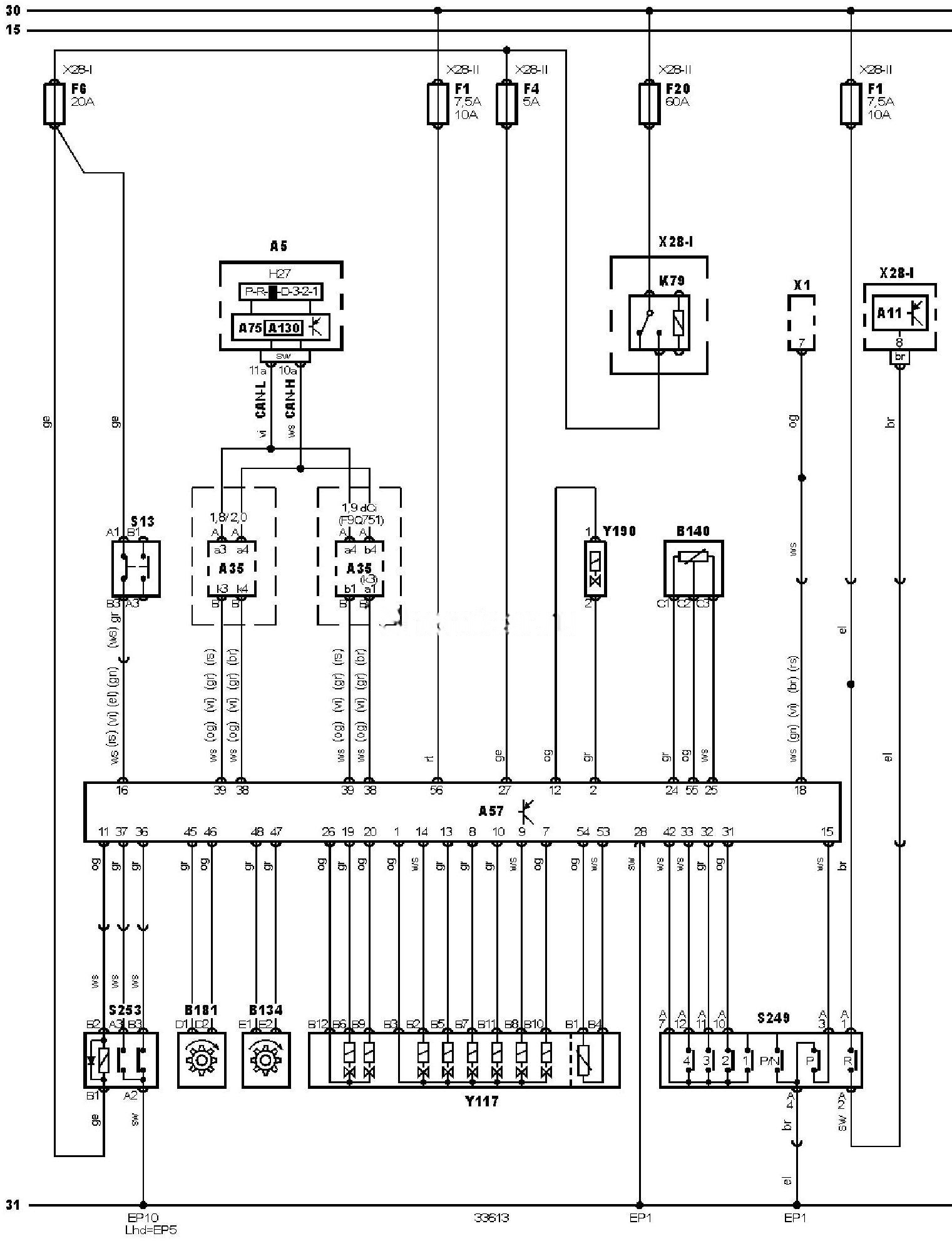

Електрична схема АКПП Renault Laguna 2 (X74) 2001, 2002, 2003, 2004, 2005 року випуску.
Електросхема автоматичної коробки перемикання передач — 4 ступінчаста.
Позначення до електричної схеми Renault Laguna
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
A75 |
Блок керування комбінацією приладів |
|
A130 |
Блок діагностики |
|
B134 |
Датчик швидкості автомобіля (трансмісія) |
|
B140 |
Датчик тиску робочої рідини трансмісії |
|
B181 |
Датчик частоти обертання вала турбінного колеса |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP1 |
Точка маси |
|
EP10 |
Точка маси |
|
EP5 |
Точка маси |
|
F1 |
Запобіжник |
|
F4 |
Запобіжник |
|
F6 |
Запобіжник |
|
F20 |
Запобіжник |
|
H27 |
Індикатор(и) системи перемикання передач |
|
K79 |
Реле основних ланцюгів запалювання |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S249 |
Датчик положення селектора |
|
S253 |
Перемикач вибору режиму роботи трансмісії |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, панель приладів 1 |
|
X28-2 |
Блок запобіжників/реле, моторний відсік |
|
Y117 |
Блок клапанів трансмісії |
|
Y190 |
Електромагнітний клапан перепуску рідини (охолоджувач робочої рідини трансмісії) |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
