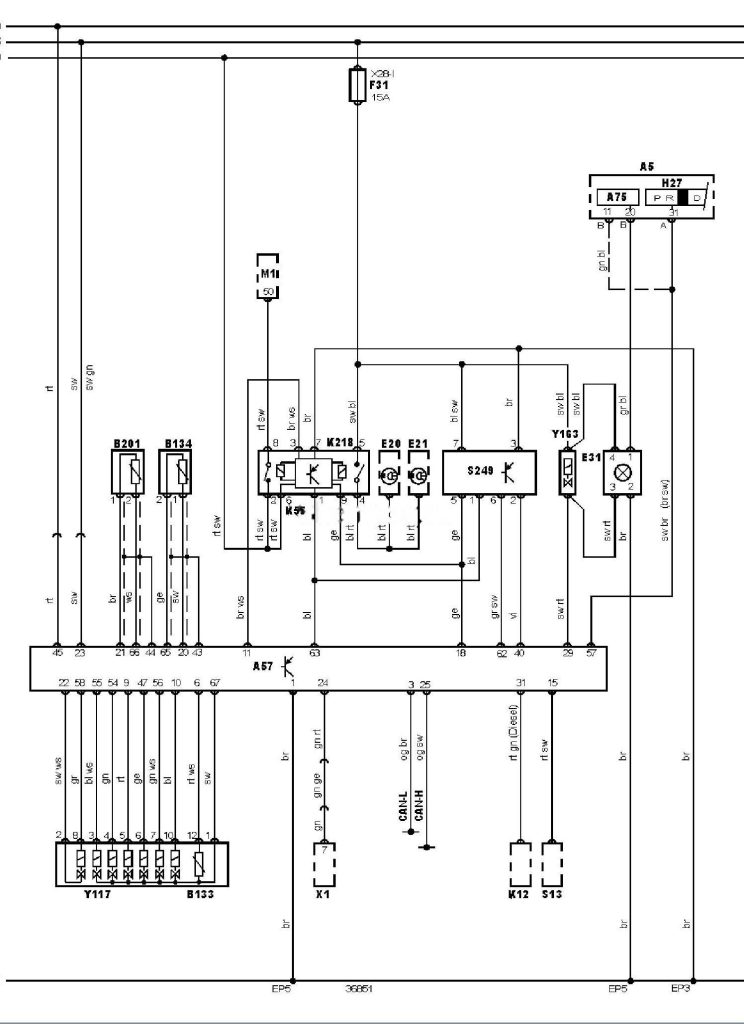

Електросхема АКПП тип 6 Audi A6 (C5)

15

Замок запалювання — запалювання УВІМКН

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

50

Замок запалювання — сигнал запуску

A5

Комбінація приборів

A57

Електронний блок керування трансмісією (TCM)

A75

Блок керування комбінацією приборів

B133

Датчик температури робочої рідини трансмісії

B134

Датчик швидкості автомобіля (трансмісія)

B201

Датчик частоти обертання вхідного вала трансмісії

EP3

Точка маси

EP5

Точка маси

E20

Лампа ліхтаря заднього ходу (лівого або єдиного)

E21

Лампа ліхтаря заднього ходу (правого)

E31

Лампа підсвічування селектора

F31

Запобіжник

H27

Індикатор(и) системи перемикання передач

K12

Реле електродвигуна вентилятора системи охолодження

K55

Вимикач заборони запуску

K218

Реле ліхтарів заднього ходу

M1

Стартер

S13

Вимикач стоп-сигналів (датчик положення педалі гальма)

S249

Датчик положення селектора

X1

Діагностичний роз’єм (DLC)

Y117

Блок клапанів трансмісії

Y163

Е/м клапан блокування селектора (“P”)

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
