Електросхема системи діагностичного роз’єму для автомобілів Audi A4 2004, 2005, 2006, 2007, 2008 року випуску.

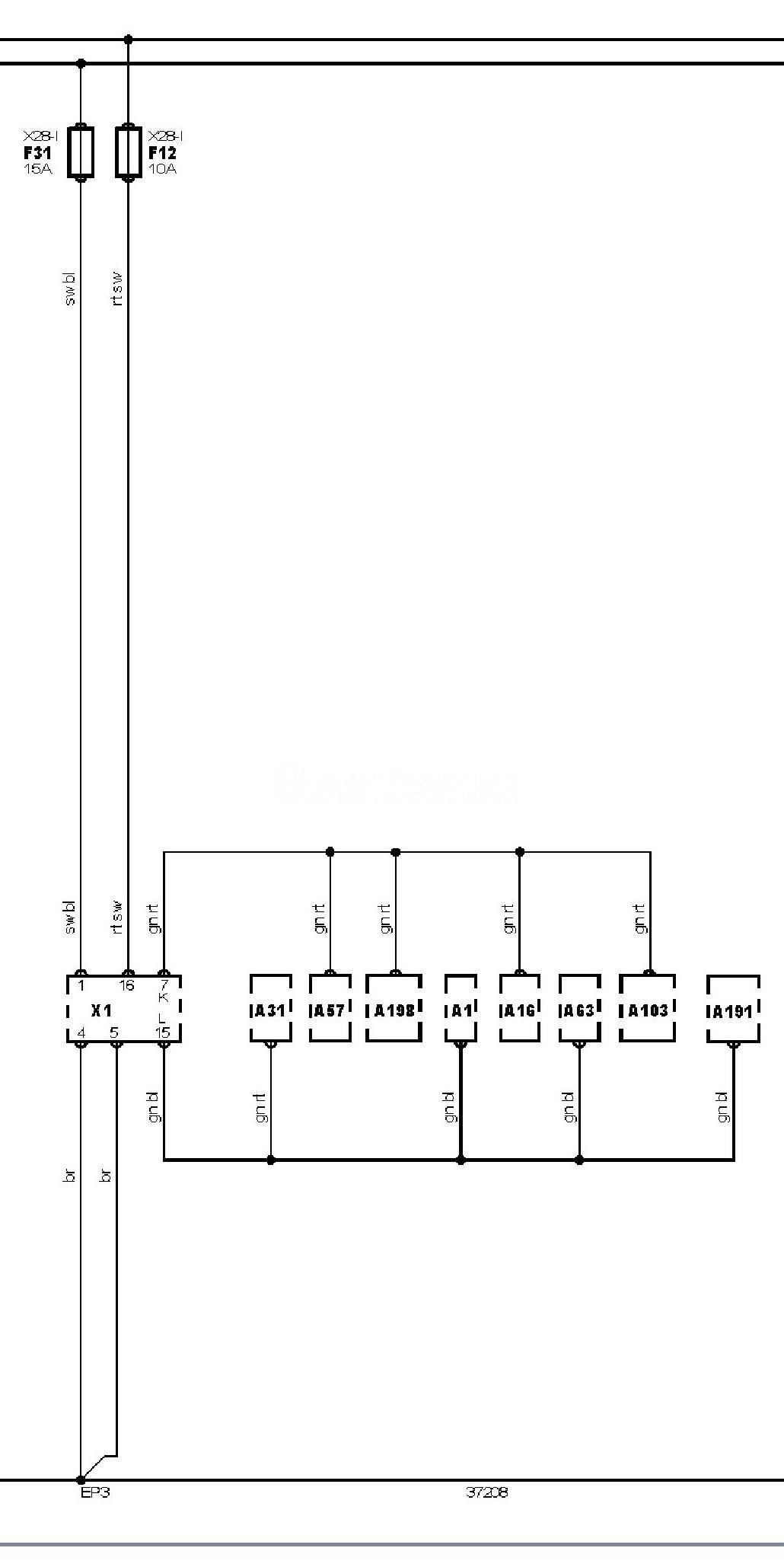

Електросхема діагностичного роз’єму (08.2004-).
Позначення до електричної схеми Audi A4
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A5 |
Комбінація приборів |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A16 |
Електронний блок керування ABS |
|
A23 |
Блок керування протиугінною системою |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A50 |
Блок керування електроприводом сидіння |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
A63 |
Електронний блок керування кондиціонером |
|
A75 |
Блок керування комбінацією приборів |
|
A81 |
Блок керування підсилювачем кермового керування |
|
A130 |
Блок діагностики |
|
A191 |
Блок керування коректором фар |
|
A198 |
Електронний блок керування SRS |
|
A225 |
Блок телематики |
|
A236 |
Блок керування електрообладнанням рульової колонки |
|
A254 |
Блок керування телефоном |
|
A256 |
Блок системи голосової активації |
|
A270 |
TV-тюнер |
|
B123 |
Датчик зміни об’єму (протиугінна система) |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP3 |
Точка маси |
|
EP4 |
Точка маси |
|
F12 |
Запобіжник |
|
F31 |
Запобіжник |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, панель приладів 1 |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
