Електросхема системи ламп зовнішнього освітлення для автомобілів Audi A4 2004. 2005. 2006. 2007. 2008 року випуску.

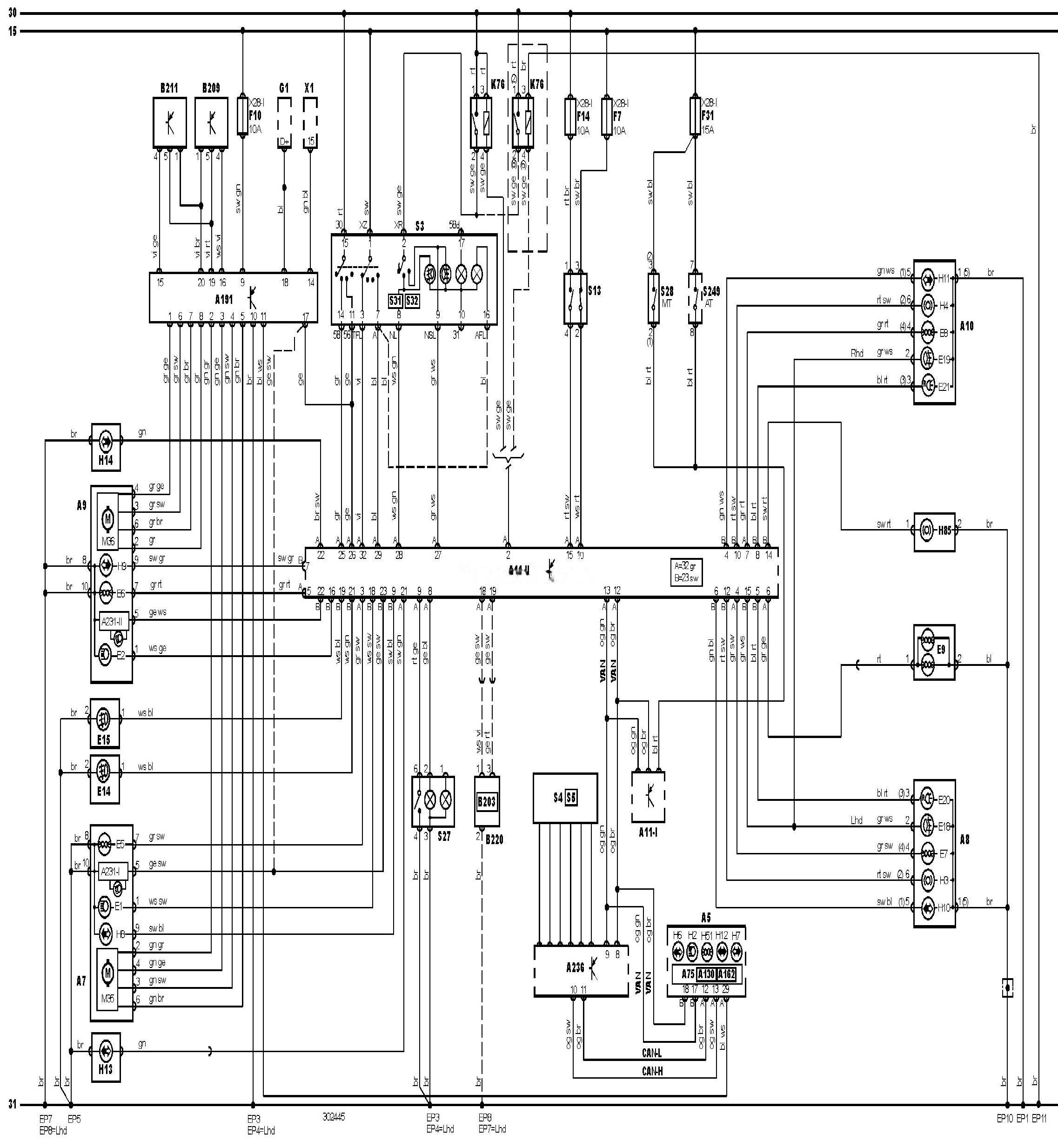

Електросхема ламп зовнішнього освітлення (седан. з ксеноновими фарами) 08.2004-)
Позначення до електричної схеми Audi A4
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A7 |
Ліва фара в зборі |
|
A8 |
Лівий задній ліхтар в зборі |
|
A9 |
Права фара в зборі |
|
A10 |
Правий задній ліхтар в зборі |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A11-2 |
Багатофункціональний блок керування 2 |
|
A75 |
Блок керування комбінацією приборів |
|
A130 |
Блок діагностики |
|
A162 |
Електронний блок керування іммобілайзером |
|
A191 |
Блок керування коректором фар |
|
A231-1 |
Блок керування ксеноновими фарами 1 |
|
A231-2 |
Блок керування ксеноновими фарами 2 |
|
A236 |
Блок керування електрообладнанням рульової колонки |
|
B203 |
Датчик дощу (очисник лобового скла) |
|
B209 |
Датчик висоти положення кузова (лівий задній) |
|
B211 |
Датчик висоти положення кузова (лівий передній) |
|
B220 |
Датчик сонячного світла |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP1 |
Точка маси |
|
EP10 |
Точка маси |
|
EP11 |
Точка маси |
|
EP3 |
Точка маси |
|
EP4 |
Точка маси |
|
EP5 |
Точка маси |
|
EP7 |
Точка маси |
|
EP8 |
Точка маси |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, панель приладів 1 |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
