Електрична схема DLC Opel Zafira 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 року випуску.

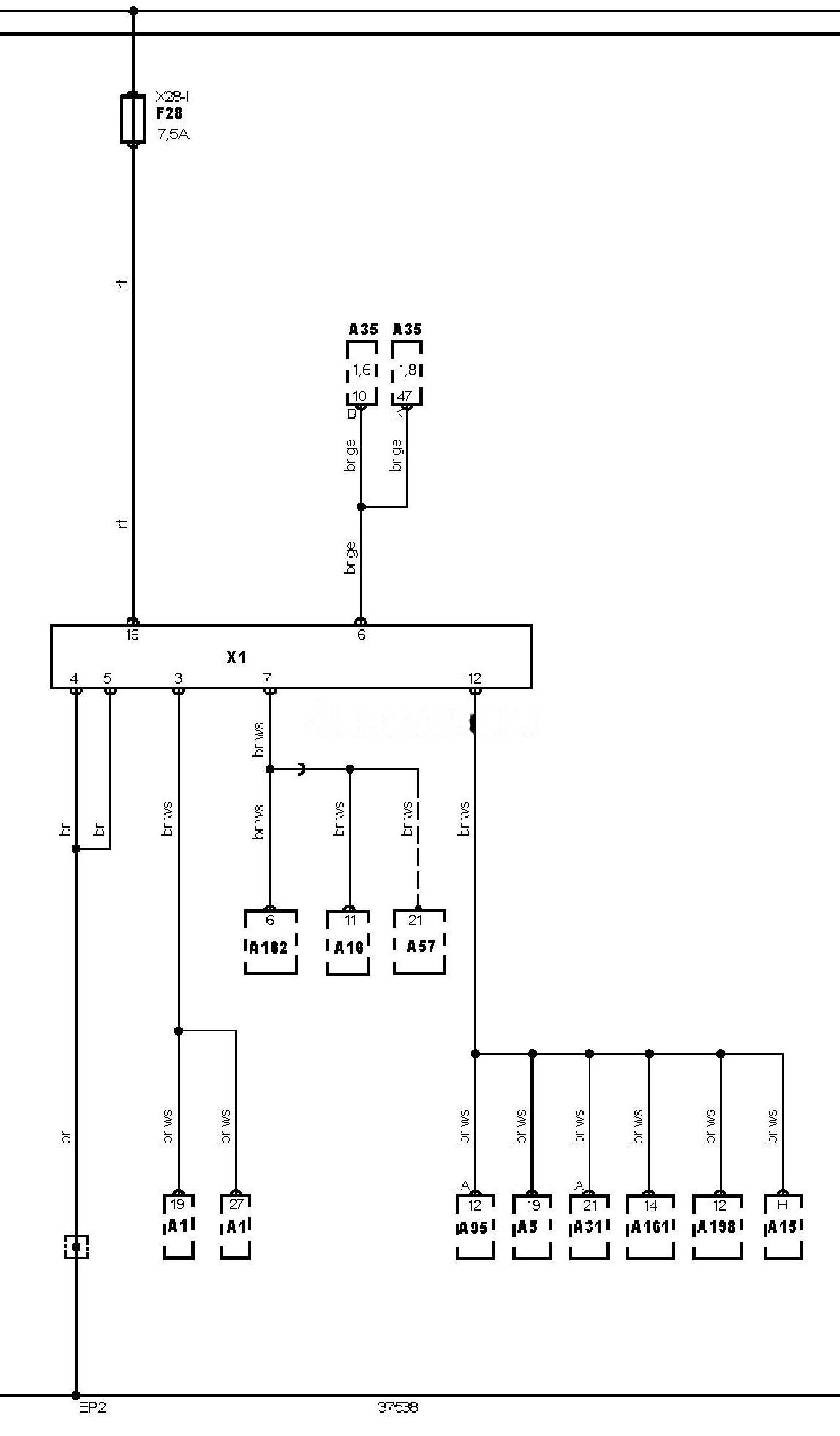

Електросхема діагностичного роз’єму (DLC).
Позначення до електричної схеми Opel Zafira
|
15 |
Замок запалювання — запалювання УВІМК |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 Аудіосистема |
|
|
A5 |
Комбінація приборів |
|
A15 Аудіосистема |
|
|
A16 |
Електронний блок керування ABS |
|
A31 |
Блок керування центральним замком |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
A95 |
Блок керування електродвигуном вентилятора системи охолодження |
|
A161 |
Багатофункціональний дисплей |
|
A162 |
Електронний блок керування іммобілайзером |
|
A198 |
Електронний блок керування SRS |
|
EP2 |
Точка маси |
|
F28 |
Запобіжник |
|
X1 |
Діагностичний роз’єм (DLC) |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
