Електрична схема DLC Peugeot 307 2001, 2002, 2003, 2004 року випуску.

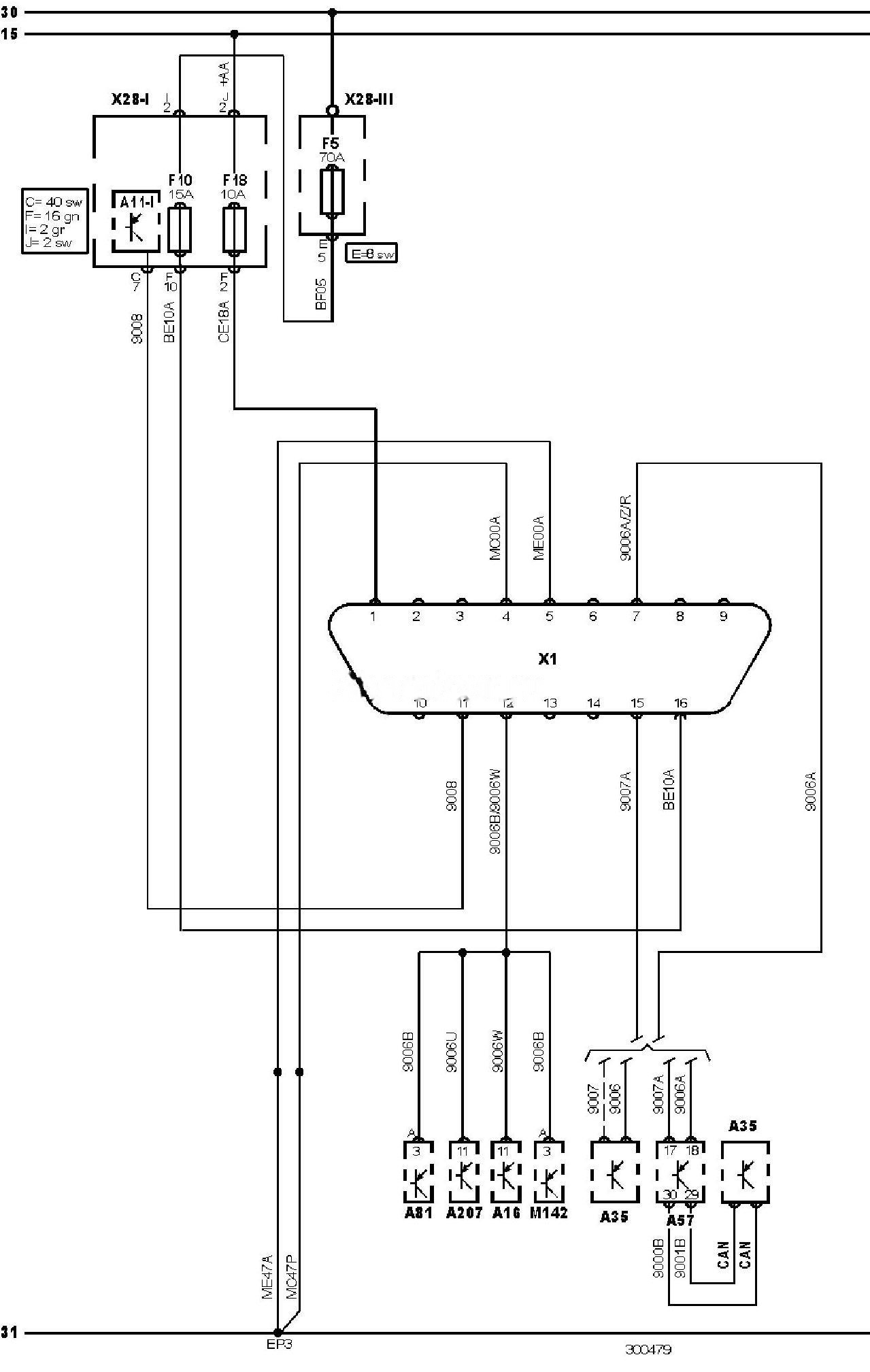

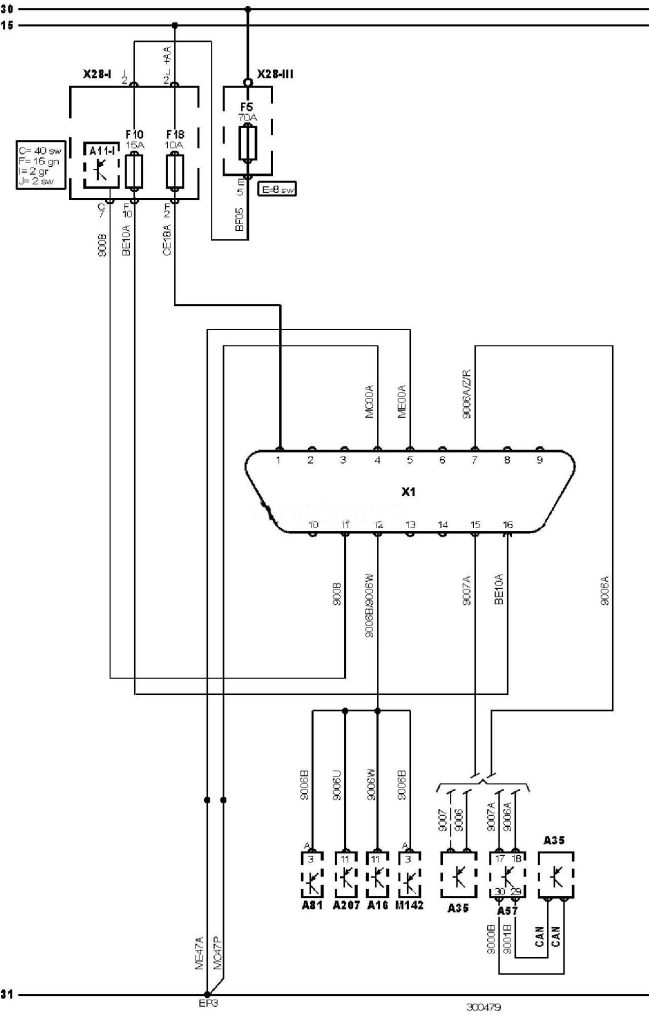

Електросхема діагностичного роз’єму (DLC) (-06.2004).
Позначення до електричної схеми Peugeot 307
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A16 |
Електронний блок керування ABS |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
A81 |
Блок керування підсилювачем керма |
|
A207 |
Блок керування ESP (система підтримки курсової стійкості) |
|
EP3 |
Точка маси |
|
F5 |
Запобіжник |
|
F10 |
Запобіжник |
|
F18 |
Запобіжник |
|
M142 |
Насос підсилювача керма |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле — приладова панель 1 |
|
X28-3 |
Блок запобіжників/реле — моторний відсік 2 |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
