Електрична схема двигуна Skoda Octavia 1 Tour (1U) 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 року випуску.

Електросхема системи управління двигуном AEE — 1.6 літра.

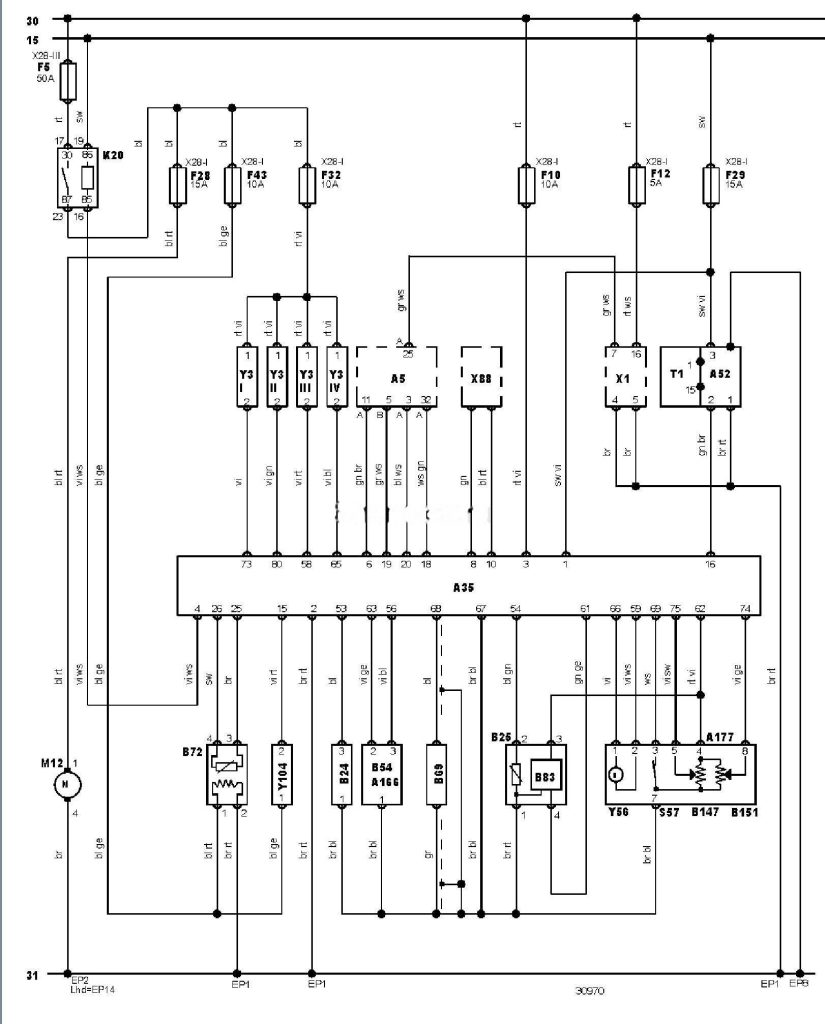

Електросхема двигуна AEE Skoda Octavia 1
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Skoda

15

Замок запалювання — запалювання УВІМК

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A35

Електронний блок управління двигуном

A52

Комутатор системи запалювання

A166

Розподільник

A177

Блок управління дросельною заслінкою

B24

Датчик температури охолоджуючої рідини

B25

Датчик температури повітря на впуску

B54

Датчик положення колінчастого вала

B69

Датчик детонації

B72

Підігрітий кисневий датчик

B83

Датчик абсолютного тиску повітря у впускному колекторі

B147

Датчик положення дросельної заслінки

B151

Датчик положення приводу управління частотою обертання холостого ходу(^)

F5

Запобіжник

F10

Запобіжник

F12

Запобіжник

F28

Запобіжник

F29

Запобіжник

F32

Запобіжник

F43

Запобіжник

K20

Реле паливного насоса

M12

Паливний насос

S57

Датчик повністю закритого положення дросельної заслінки

T1

Котушка запалювання

X1

Діагностичний роз’єм (DLC)

X88

Роз’єм кондиціонера

Y3

Форсунка

Y56

Привід управління частотою обертання холостого ходу

Y104

Е/м клапан акумулятора парів палива

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
