Електрична схема двигуна Saab 9-3 2000 року випуску.

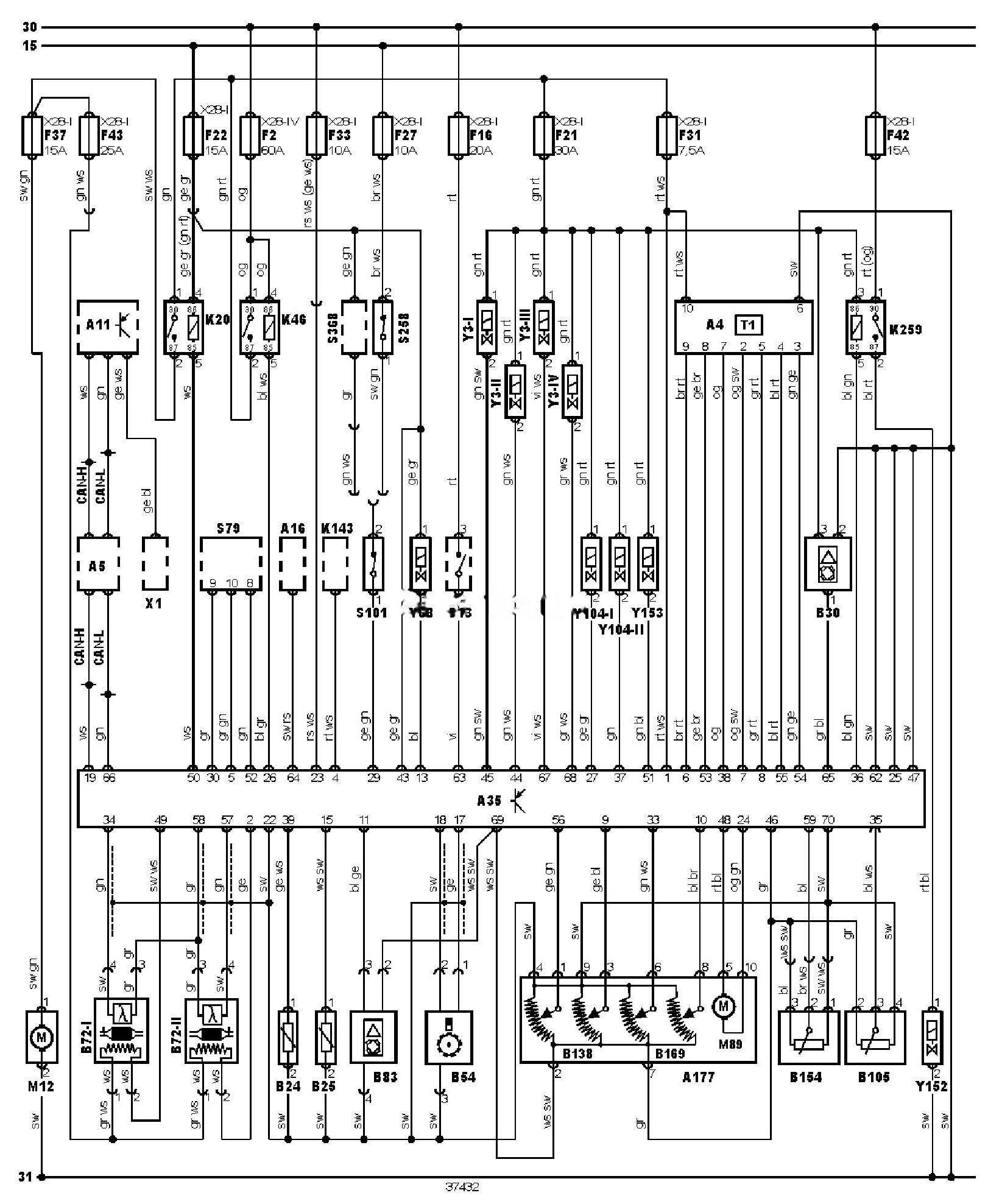

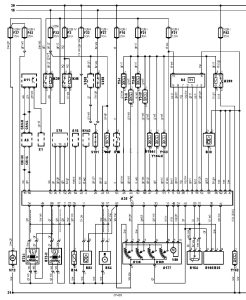

Електросхема системи управління двигуна B205E: Saab Trionic T7 — 2.0 літра Turbo.
Позначення до електричної схеми Saab
|
15 |
Замок запалювання — запалювання УВІМК |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A4 |
Блок управління запалюванням |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок управління |
|
A16 |
Електронний блок управління ABS |
|
A35 |
Електронний блок управління двигуном |
|
A177 |
Блок управління дросельною заслінкою |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B25 |
Датчик температури повітря на впуску |
|
B30 |
Датчик витрати повітря (MAF) |
|
B54 |
Датчик положення колінчастого вала |
|
B72-1 |
Підігріваний кисневий датчик 1 |
|
B72-2 |
Підігріваний кисневий датчик 2 |
|
B83 |
Датчик абсолютного тиску повітря у впускному колекторі |
|
B105 |
Датчик тиску наддуву |
|
B138 |
Датчик положення педалі акселератора |
|
B154 |
Датчик тиску системи вловлювання парів палива |
|
B169 |
Датчик положення електродвигуна приводу дросельної заслінки |
|
CAN-H |
Контролер (шина передачі даних) — висока швидкість |
|
CAN-L |
Контролер (шина передачі даних) — низька швидкість |
|
F2 |
Запобіжник |
|
F16 |
Запобіжник |
|
F21 |
Запобіжник |
|
F22 |
Запобіжник |
|
F27 |
Запобіжник |
|
F31 |
Запобіжник |
|
F33 |
Запобіжник |
|
F37 |
Запобіжник |
|
F42 |
Запобіжник |
|
F43 |
Запобіжник |
|
K20 |
Реле паливного насоса |
|
K46 |
Реле системи управління двигуном |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
K259 |
Реле електромагнітного клапана аварійного режиму роботи (Limp-Home) |
|
M12 |
Паливний насос |
|
M89 |
Електродвигун приводу дросельної заслінки |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S79 |
Головний вимикач системи підтримки швидкості (круїз-контроль) |
|
S101 |
Кінцевий вимикач системи підтримки швидкості (круїз-контролю) на педалі гальма |
|
S258 |
Кінцевий вимикач (датчик положення) педалі зчеплення |
|
S368 |
Датчик увімкненої передачі |
|
T1 |
Котушка запалювання |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, панель приладів |
|
X28-1V |
Блок запобіжників/реле, моторний відсік |
|
Y3 |
Форсунка |
|
Y68 |
Клапан управління перепуском газів повз турбіну |
|
Y104-1 |
Е/м клапан 1 акумулятора парів палива |
|
Y104-2 |
Е/м клапан 2 акумулятора парів палива |
|
Y152 |
Е/м клапан аварійного режиму (Limp-Home) |
|
Y153 |
Запобіжний клапан турбокомпресора |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
